Helmholtz-Spulenpaar
für Elektronenröhren Typ D

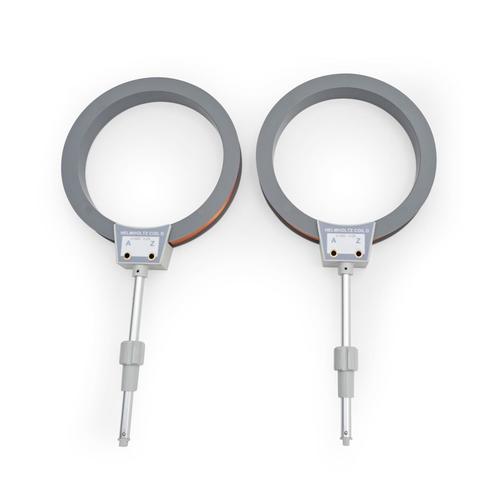

Helmholtz-Spulenpaar für Elektronenröhren Typ D, 1000644 [U191051], Zubehör – Typ D
548,59 € inkl. MwSt
In Stock
Auf Lager
Free Shipping
Versandkostenfreie Lieferung
Anwendung: ..
Die Helmholtzspulen dienen zur Erzeugung von magnetischen Feldern für Elektronenstrahlablenkungen im Röhrenhalter D (1008507). Der Röhrenhalter ermöglicht den Aufbau der Spulen in Helmholtz-Geometrie zur Erzeugung eines sehr homogenen Magnetfeldes senkrecht zur Röhrenachse.

Produktinformationen: ..

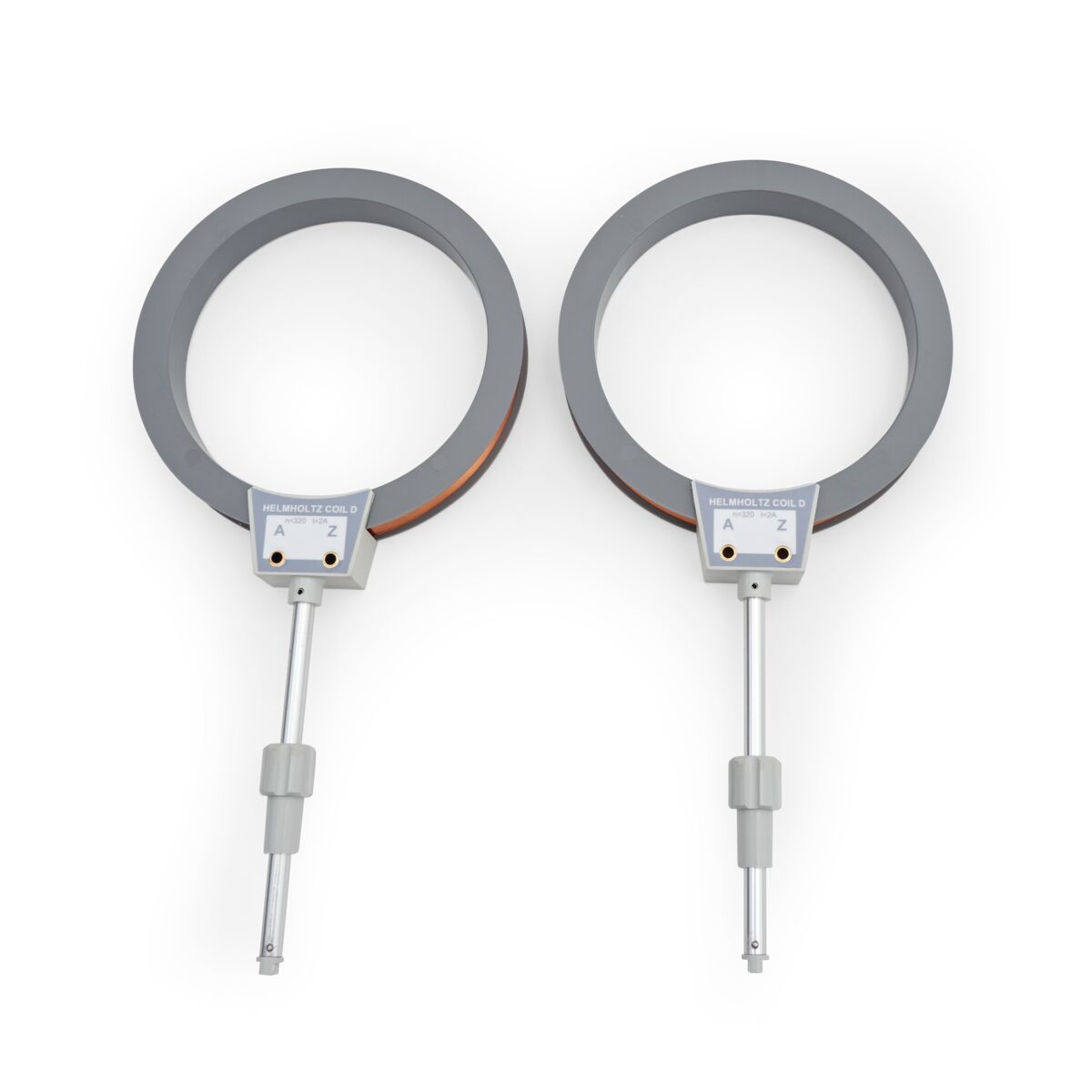

Die zwei Luftspulen bestehen aus lackiertem Kupferdraht auf Kunststoff-Spulenkörper. Der isolierte Stativstab mit Kunststoffhülse dient zur Aufnahme in die Bohrungen des Röhrenhalters. Die Anschlüsse sind gekennzeichnet mit Anfang (A) und Ende (Z) der Wicklung.

Technische Daten: ..
Windungszahl: je 320
Spulendurchmesser: ca. 136 mm
Stativstab: 145 mm x 8 mm Ø
Belastbarkeit : 1,0 A (Dauerbetrieb)
  1,5 A (Kurzzeitbetrieb, max. 10 min)
  2,0 A (Kurzzeitbetrieb, max. 3 min)
Wirkwiderstand: ca. 6 Ω
Anschlüsse: über 4-mm-Buchsen
Magnetische Flussdichte B
in Helmholtz-Geometrie: B = k * I, mit k = ca. 4,2 mT / A , I = Stromstärke

Artikel-Nr.: 1000644 [U191051]
Gewicht 1.2 kg
Größe 28 x 21 x 0.08 cm
Brand 3B Scientific Teltron

Dokumentation

PDF Bedienungsanleitung - Helmholtz-Spulenpaar für Elektronenröhren Typ D - U191051 [1000644] (DE)
