Gastriode D  mit He-Füllung

Gastriode D  mit He-Füllung, 1000653 [U19157], Elektronenröhren – Typ D
Gastriode D  mit He-Füllung, 1000653 [U19157], Elektronenröhren – Typ D
Gastriode D  mit He-Füllung, 1000653 [U19157], Elektronenröhren – Typ D
887,74 € inkl. MwSt
In Stock
Auf Lager
Free Shipping
Versandkostenfreie Lieferung
Themen: ..
Die folgenden Themen können mit dieser He-Gas gefüllten Röhre diskutiert werden:
•  Nachweis der positiven Ladungsträger

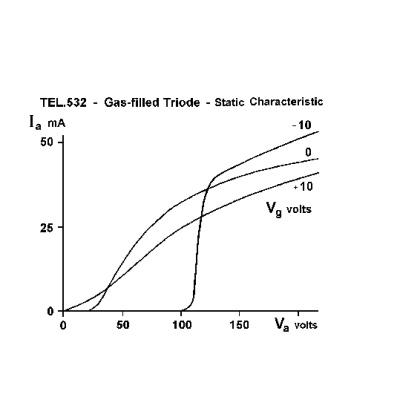

•  IA –UA – Kennlinie eines Thyratrons
•  Unselbständige Entladung
•  Selbständige Entladung
•  Vereinfachte Frank-Hertz-Anordnung

Produktinformationen: ..

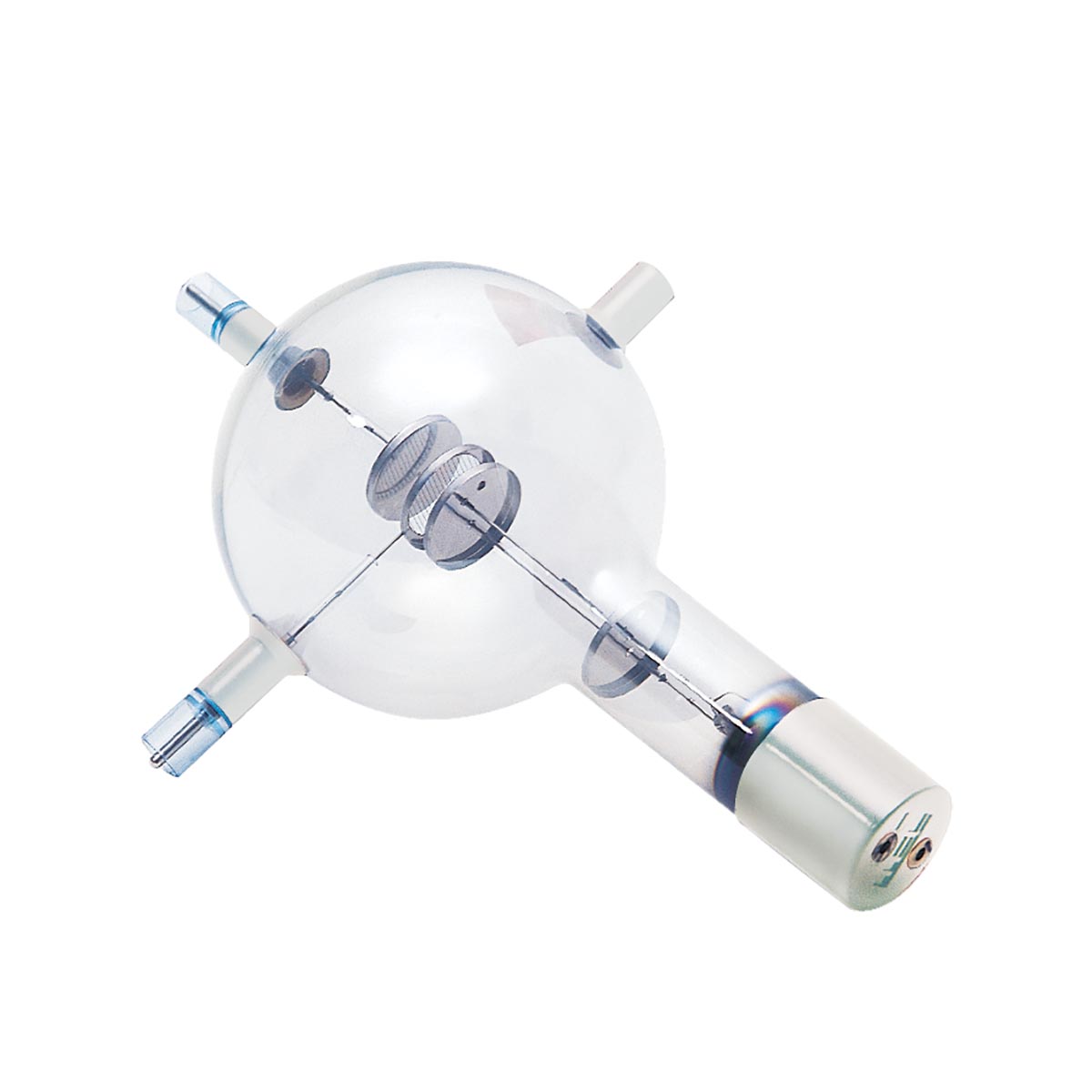

Die Gastriode ist eine mit Helium befüllte Röhre mit einem Heizfaden (Kathode) aus reinem Wolfram, einer runden Metallplatte (Anode) und einem dazwischen liegenden Drahtgitter in einem durchsichtigen Glaskolben. Kathode, Anode und Drahtgitter sind parallel zueinander an- 2 geordnet. Diese planare Bauform entspricht dem herkömmlichen Triodensymbol. Eine an einer der Heizfadenzuführungen befestigte runde Metallplatte sorgt für ein gleichförmigeres elektrisches Feld zwischen Kathode und Anode.

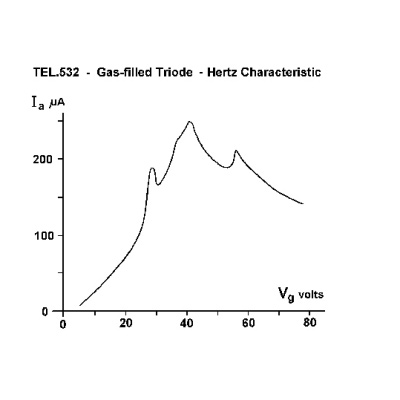

Die Gastriode ermöglicht die Aufnahme der IA – UA – Kennlinie, Beobachtung der selbständigen und unselbständigen Entladung sowie der diskontinuierlichen Energieabgabe von He-Atomen beim inelastischen Stoß mit freien Elektronen (vereinfachte Frank-Hertz-Anordnung).

Technische Daten: ..
Gasfüllung: Helium
Heizspannung UF : max. 6,3 V AC/DC
Anodenspannung UA : max. 500 V DC
Anodenstrom IA : typ. 10 mA bei UA = 300 V
Gitterspannung: max. 30 V
Glaskolben: ca. 130 mm Ø
Gesamtlänge: ca. 260 mm

Artikel-Nr.: 1000653 [U19157]
Gewicht 0.58 kg
Größe 35.1 x 29.2 x 23.1 cm
Brand 3B Scientific Teltron

Dokumentation

PDF Bedienungsanleitung - Gastriode D  mit He-Füllung - U19157 [1000653] (DE)
