Fadenstrahlröhre auf Anschlusssockel,
Typ R

Fadenstrahlröhre auf Anschlusssockel,
Typ R, 1024633, Elektronenröhren – Typ D (Small)

Fadenstrahlröhre auf Anschlusssockel,
Typ R

1.687,42 € inkl. MwSt

Versandkostenfreie Lieferung

Übersicht aller Experimente, in denen das Produkt verwendet wird

Frage zum Produkt

Beschreibung
Experimente

Anwendungen und Experimente:_..

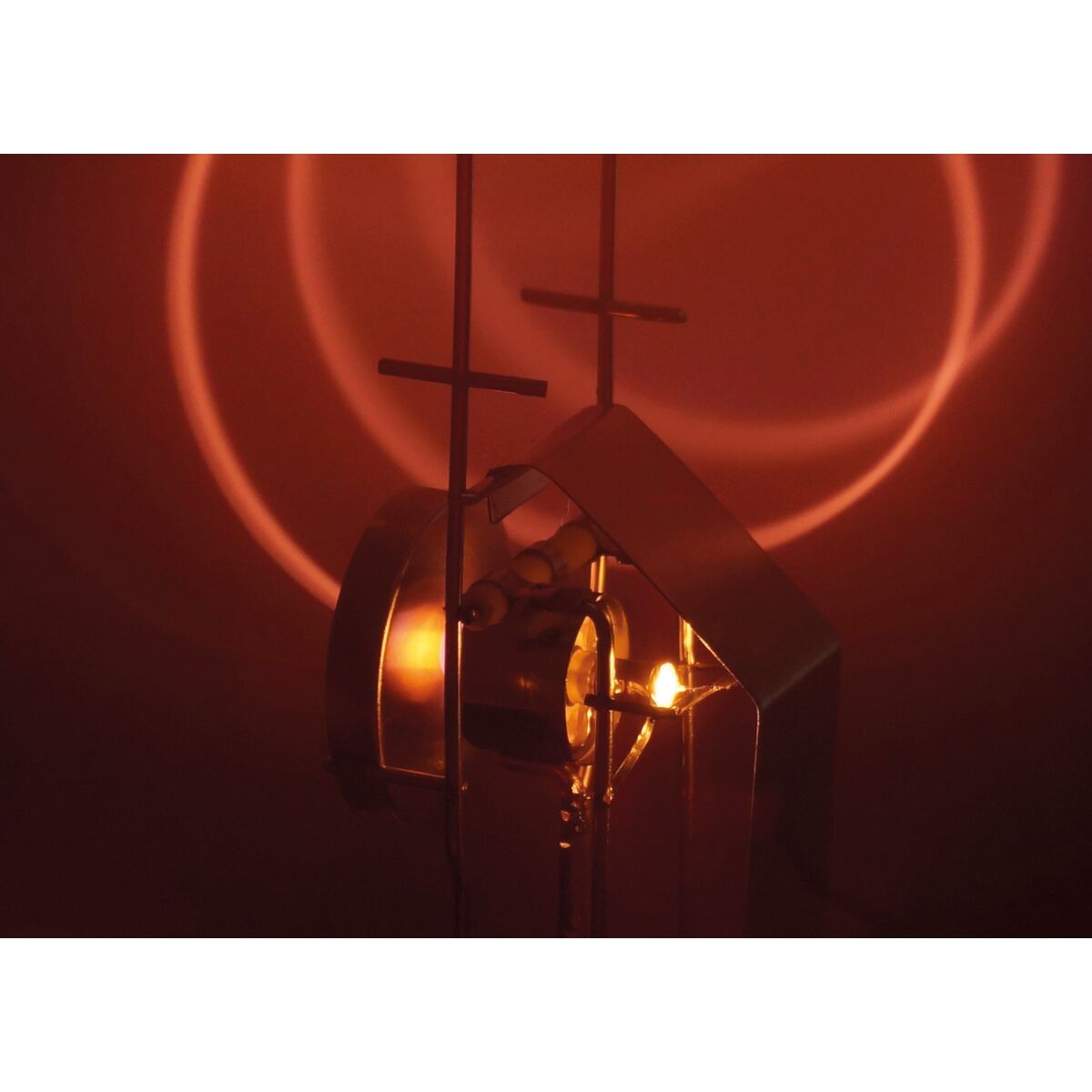

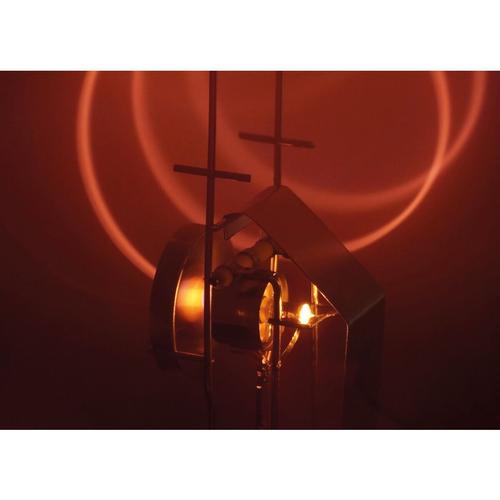

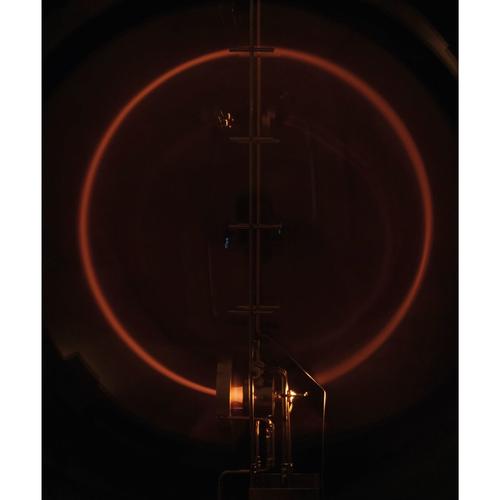

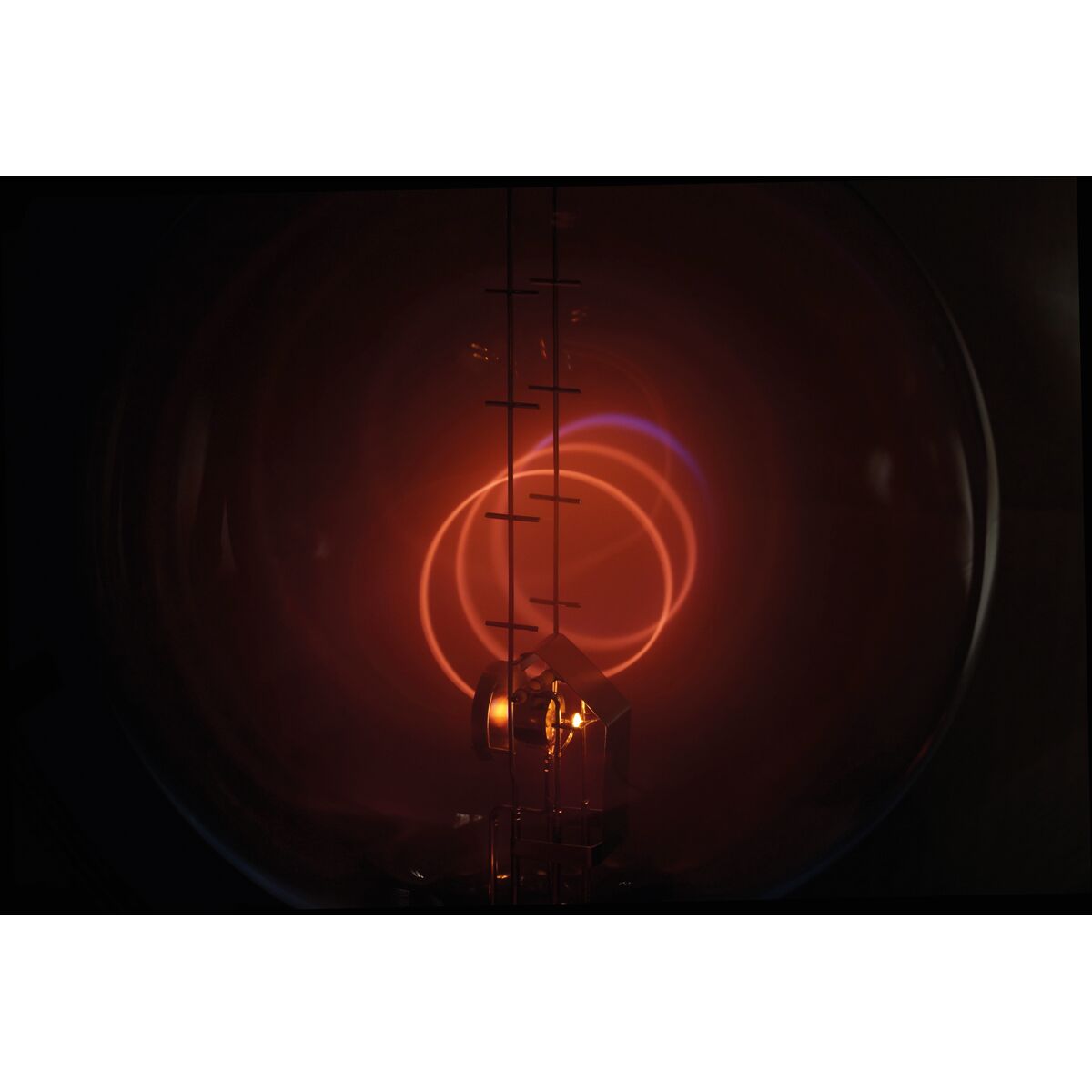

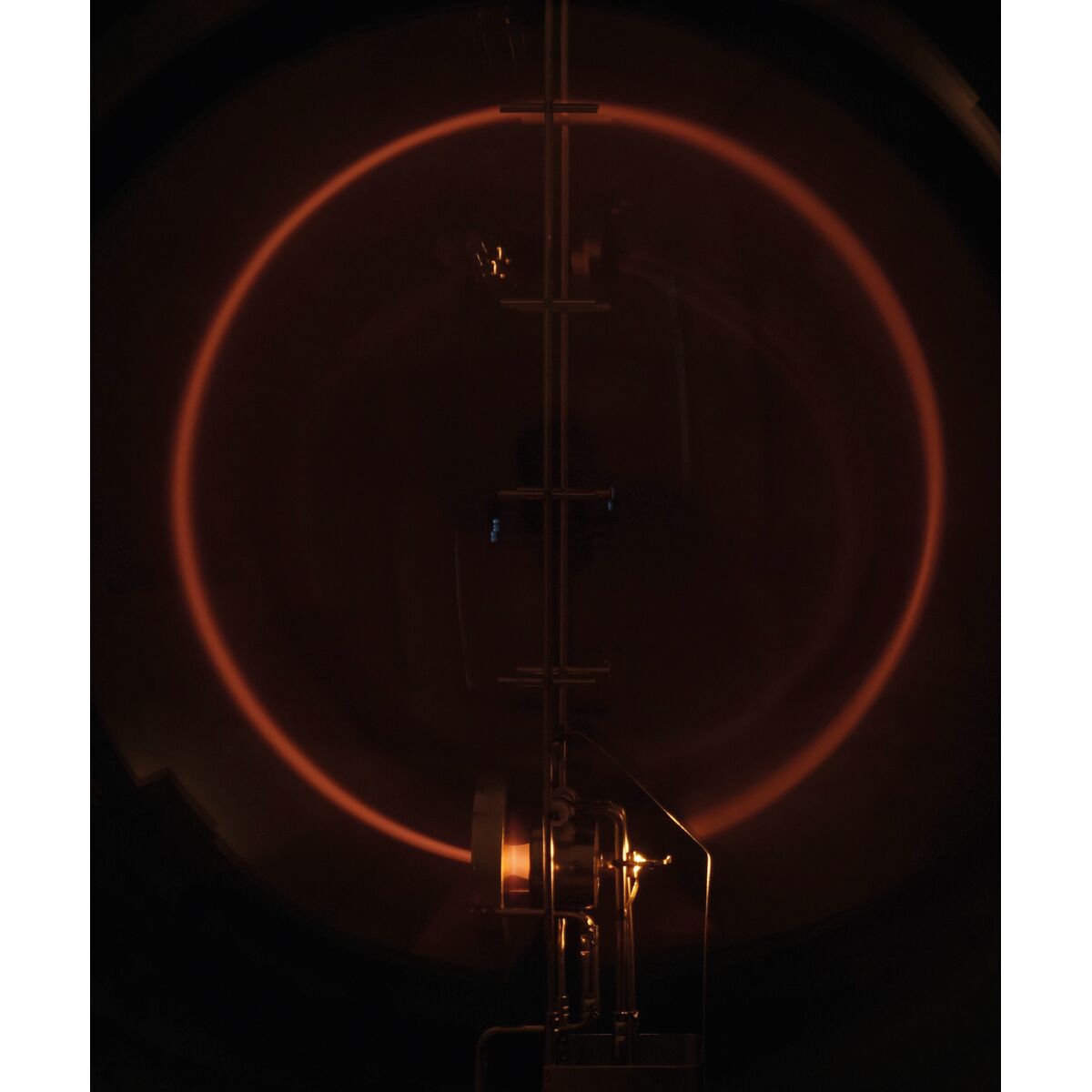

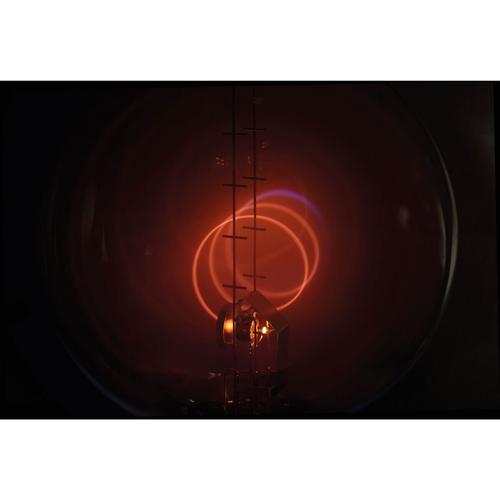

•	Ablenkung von Elektronen auf einer geschlossenen Kreisbahn innerhalb eines Magnetfelds
•	Bestimmung der spezifischen Ladung eines Elektrons e/m

Produktinformationen:_..

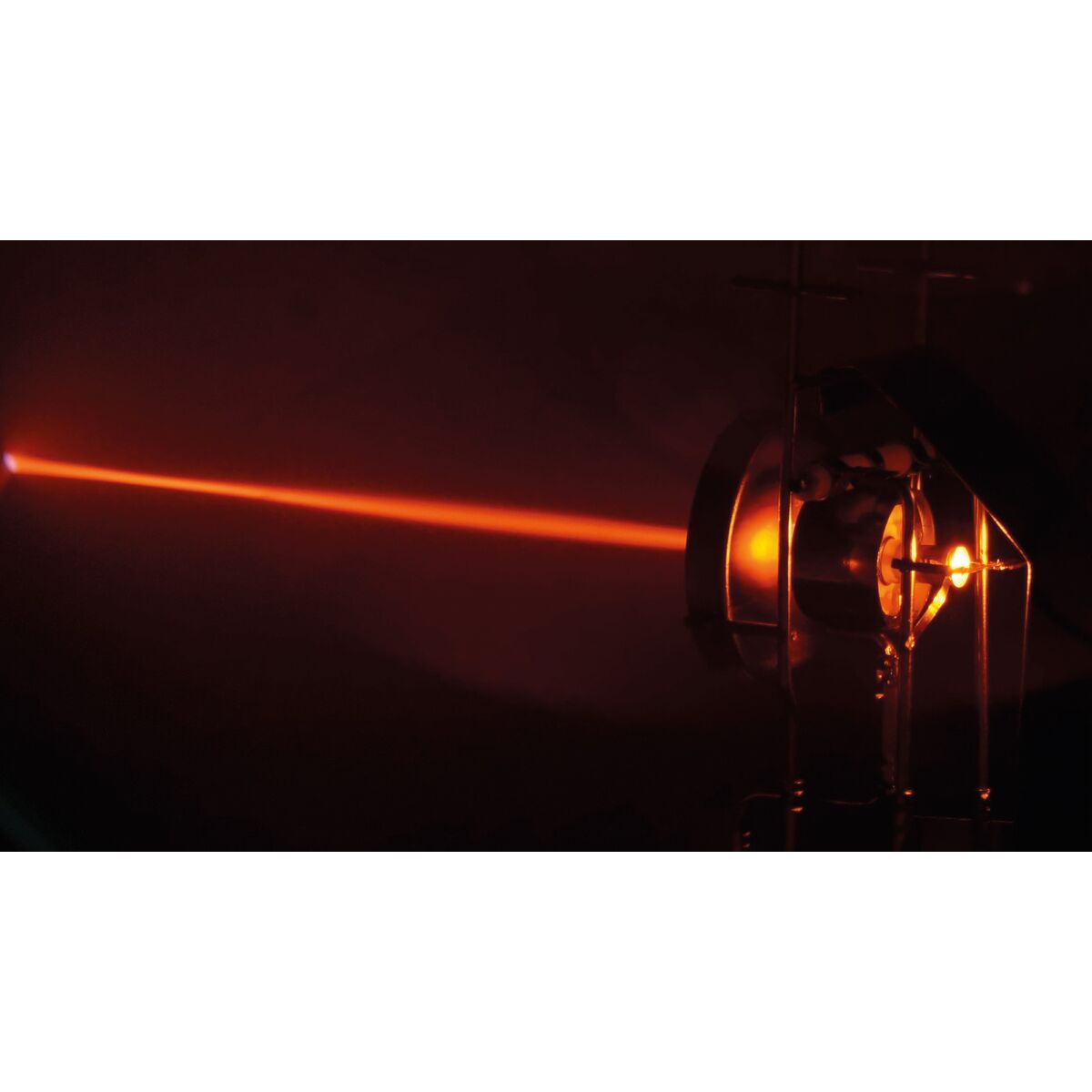

In Kombination mit dem Helmholtzspulenpaar (Art.-Nr. 1000906) kann diese Fadenstrahlröhre zur Untersuchung der Ablenkung von Elektronenstrahlen in einem homogenen Magnetfeld verwendet werden. Die Röhre enthält eine Neonrestgas-Atmosphäre, die entlang der Flugbahn der Elektronen ionisiert wird und einen hellen, scharf definierten Strahl erzeugt. In die Röhre integrierte Messmarkierungen ermöglichen die Bestimmung des Kreisbahndurchmessers des abgelenkten Strahls ohne Parallaxefehler. Mithilfe der Lorentzkraft kann zudem die spezifische Ladung des Elektrons, e/m, quantitativ bestimmt werden.

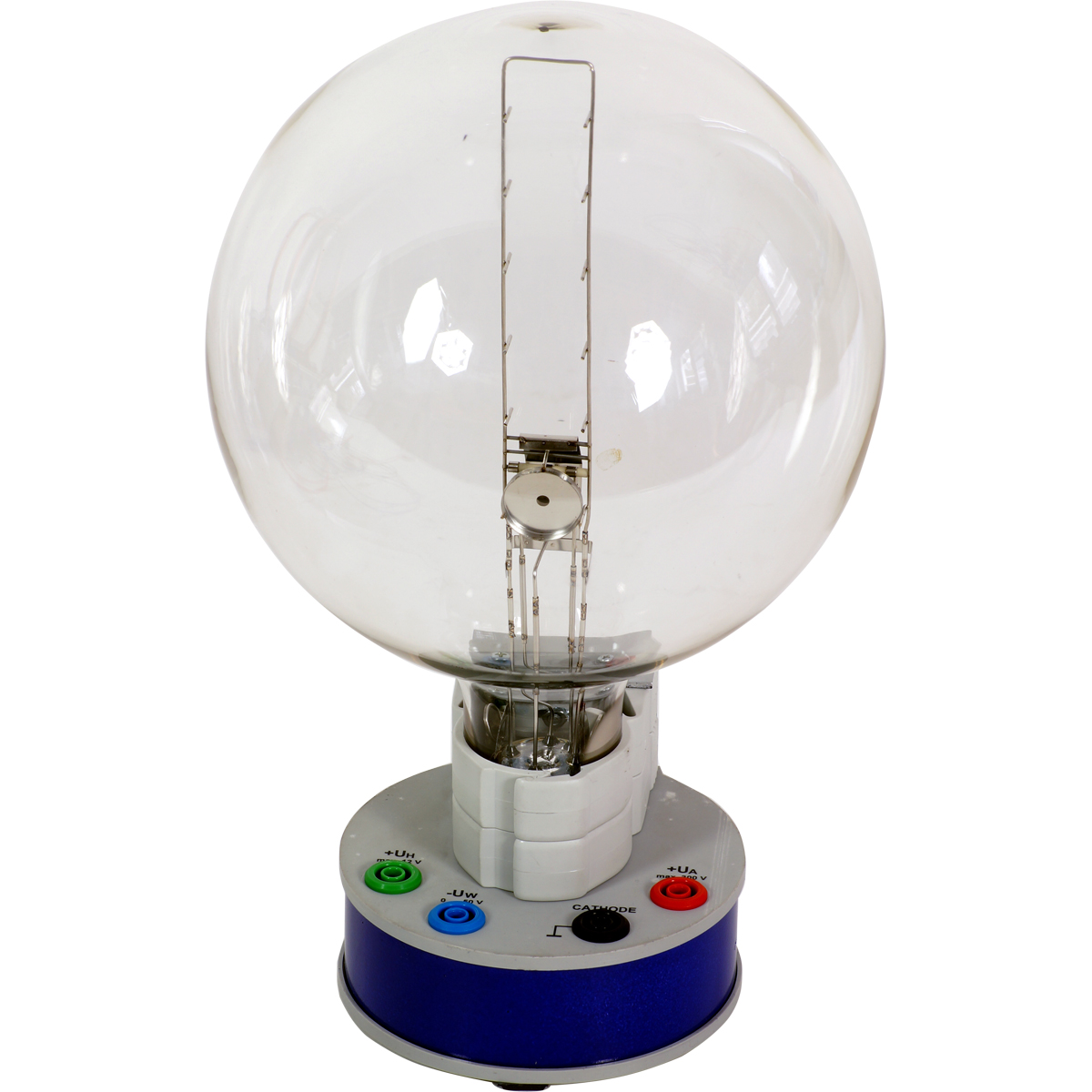

Die Fadenstrahlröhre ist auf einem Sockel mit farbcodierten 4-mm Sicherheitsbuchsen montiert. Zum Schutz der Röhre verfügt der Sockel über eine Schutzschaltung, die die Spannung abschaltet, wenn sie den auf dem Sockel der Röhre angegebenen Grenzwert überschreitet. Diese Schutzschaltung verhindert, dass eine zu hohe Spannung die Heizung beschädigt, und sorgt außerdem für ein sanftes Hochfahren der Spannung beim Einschalten des Geräts.

Technische Daten:_..

Gasfüllung:	Neon
Gasdruck:	1,3 x 10^-5 hPa
Heizspannung U_F:	5 – 7 V DC
Heizstrom I_F:	< 350 mA
Wehneltspannung:	0 – -50 V
Anodenspannung U_A:	200 – 300 V
Anodenstrom I_A:	< 3 mA
Kreisbahndurchmesser:	20 – 120 mm
Abstand der Messmarkierungen:	ca. 20 mm
Kolbendurchmesser:	ca. 160 mm
Abmessungen Anschlusssockel:	Ø: ca. 103 mm; Höhe: 78 mm
Masse:	ca. 820 g
