Experimentierboard Elektrizität - Elektronik

Experimentierboard Elektrizität - Elektronik, 1000573 [U11380-230], Experimentiersets
Experimentierboard Elektrizität - Elektronik, 1000573 [U11380-230], Experimentiersets
Experimentierboard Elektrizität - Elektronik, 1000573 [U11380-230], Experimentiersets
Experimentierboard Elektrizität - Elektronik, 1000573 [U11380-230], Experimentiersets
Experimentierboard Elektrizität - Elektronik, 1000573 [U11380-230], Experimentiersets
390,32 € inkl. MwSt
In Stock
Auf Lager
Free Shipping
Versandkostenfreie Lieferung
Included In Bundle
Übersicht aller Experimente, in denen das Produkt verwendet wird

Versuchsthemen: ..
• Ohm’sches Gesetz
• Parallelschaltung von Widerständen
• Reihenschaltung von Widerständen
• Unbekannter Widerstand
• Potentiometer
• Unbelasteter Spannungsteiler
• Belasteter Spannungsteiler

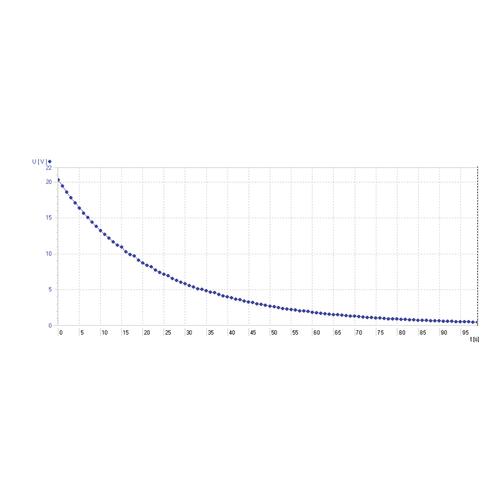

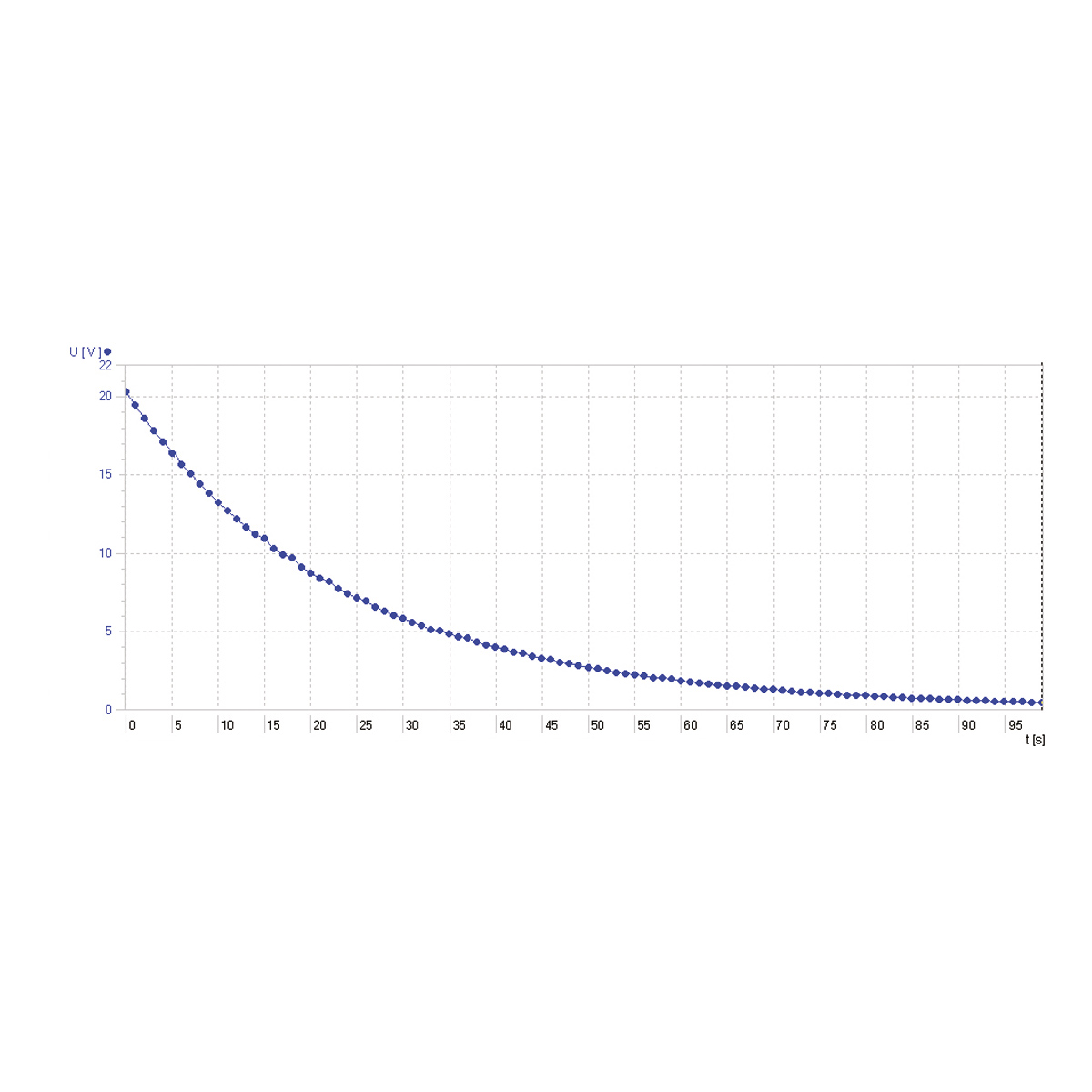

• Entladung eines Kondensators
• Brückengleichrichter
• Einweggleichrichter
• Kennlinie einer Glühlampe
• Kennlinie einer LED
• Kennlinie einer Siliziumdiode
• Kennlinie einer Z-Diode
• LC-Parallelschwingkreis
• LC-Serienschwingkreis
• RLC-Serienschwingkreis

Produktinformationen: ..

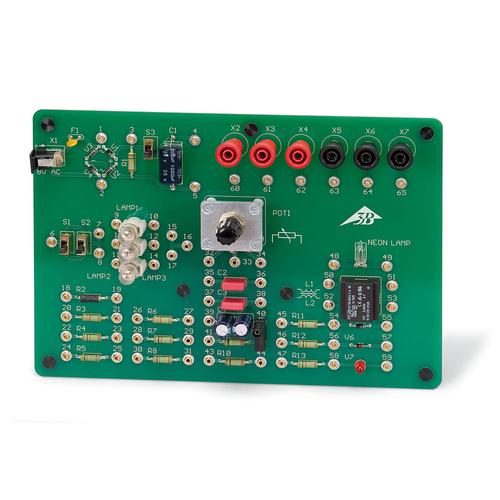

Experimentierboard mit grundlegenden Schaltungen der Elektrik und Elektronik: Bauteile-Kunde, Ohmsches und Kirchhoff'sches Gesetz, Rheostat- und Potentiometerschaltungen, Wechselschaltung, Auf- und Entladekurve eines Kondensators, Induktivität im Gleich- und Wechselstromkreis. Einfache Halbleiterschaltungen zur Ermittlung von Diodenkennlinien; Gleichrichterschaltungen, Siebfaktoren. Die Verbindung der Bauteile untereinander geschieht über 2-mm-Buchsen mit Brückensteckern und Experimentierkabeln. Für den Anschluss von 4-mm-Experimentierkabeln stehen sechs 2-mm-/ 4-mm-Übergänge mit Sicherheitsbuchsen zur Verfügung.

Sicherheitstransformator gemäß EN 61558-2-6.
Sichere Trennung zwischen Versorgungsnetz und Ausgangsstromkreisen.

Technische Daten: ..
Abmessungen: 233 mm x 160 mm

Lieferumfang: ..
10 Kabel (5 rote und 5 blaue) mit 2-mm-Steckern, 20 cm lang
10 Brückenstecker
1 Steckernetzgerät 8 V AC / 500 mA

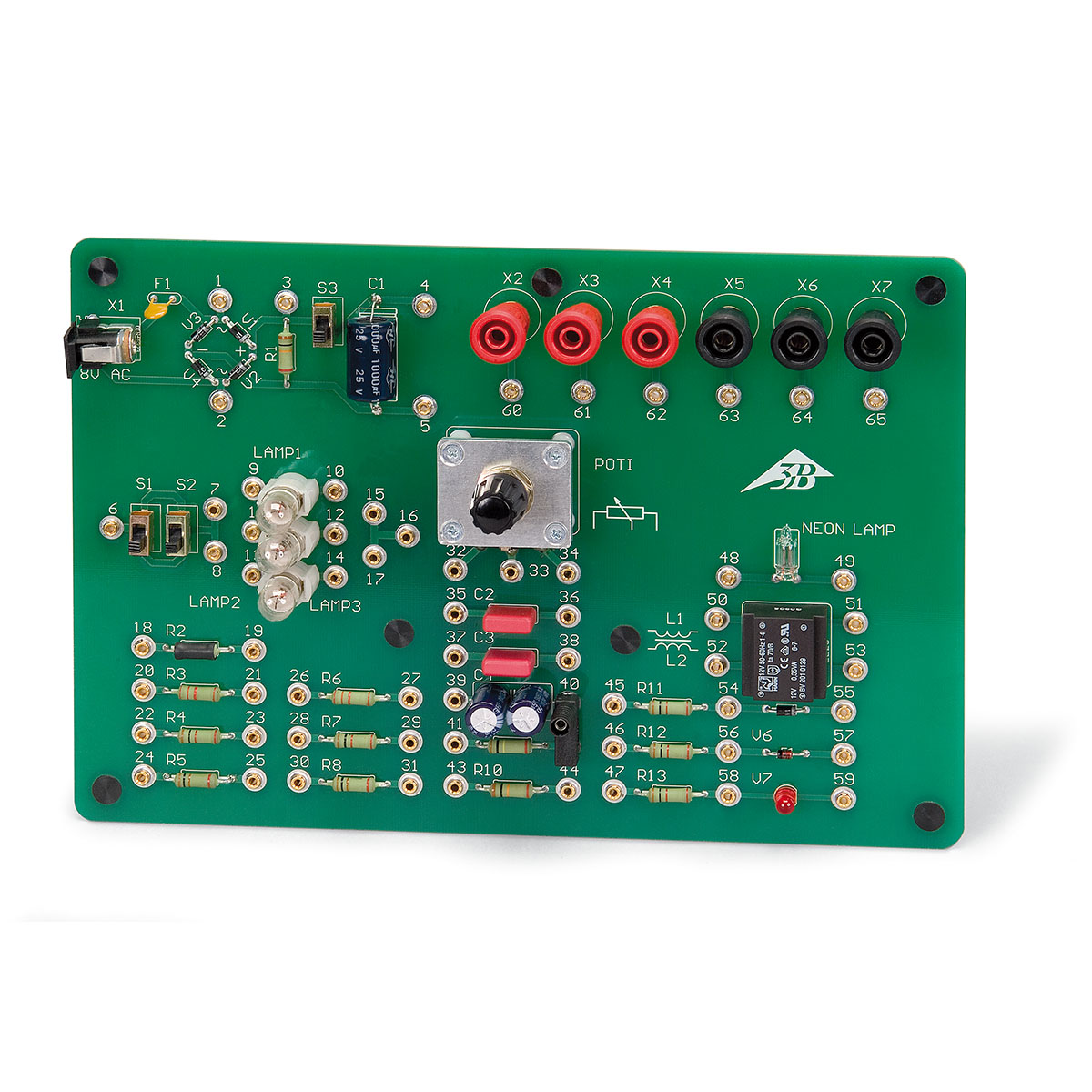

1 Board mit folgenden elektronischen Komponenten:
13 Widerstände, 0,5 W im Bereich von 100 Ω bis 100 kΩ
1 Potenziometer 1 kΩ
3 Glühlampen 12 V
2 Schiebeschalter
5 Kondensatoren (2 x 2,2 µF, 1 x 100 µF (bipolar), 1 x 1000 µF)
5 1 A-Gleichrichterdioden
1 Z-Diode
1 rote Leuchtdiode
1 Neon-Glimmlampe
1 Transformator 12 V

Artikel-Nr.: 1000573 [U11380-230]
Gewicht 0.64 kg
Brand 3B Scientific

Dokumentation

PDF Bedienungsanleitung_1000573
PDF Product Manual_all languages_1000573
