Experiment:
Wärmepumpe, Basisausstattung
Ziel: Aufzeichnung und Auswertung des Druck- Enthalpie-Diagramms einer Kompressionswärmepumpe

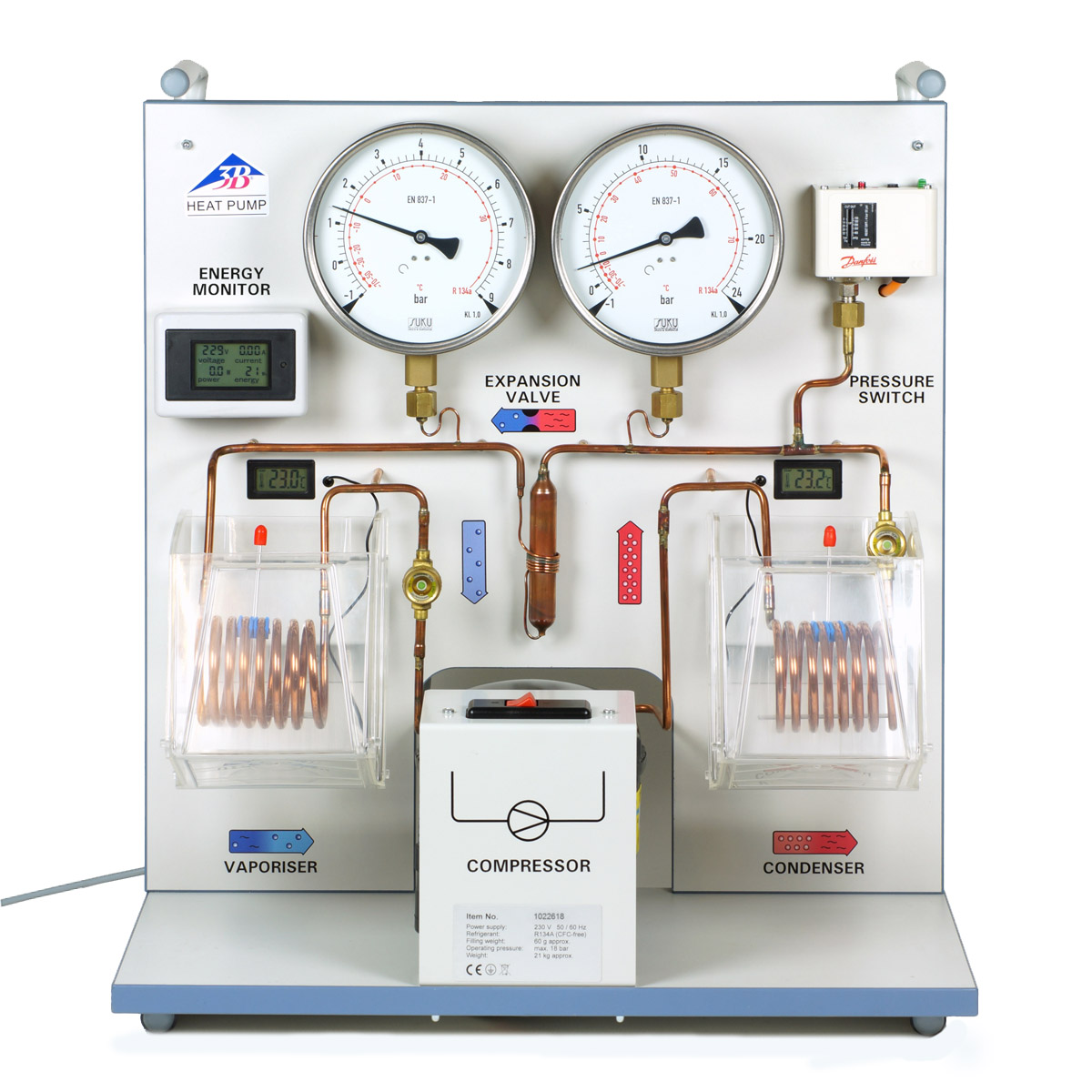

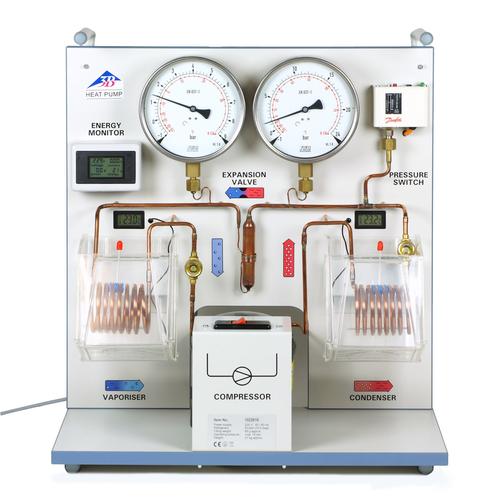

Eine elektrische Kompressionswärmepumpe besteht aus einem Kompressor mit Antriebsmotor, einem Verflüssiger, einem Ausdehnungsventil und einem Verdampfer. Ihre Funktionsweise beruht auf einem Kreisprozess mit Phasenübergang, den das Arbeitsmittel in der Pumpe durchläuft und der idealisiert in die vier Schritte Kompression, Verflüssigung, gedrosselte Entspannung und Verdampfung unterteilt werden kann. Die theoretische Leistungszahl des idealisierten Kreisprozesses lässt sich aus den in einem Mollier-Diagramm abgelesenen spezifischen Enthalpien h1, h2 und h3 berechnen. Sind die Enthalpien h2 und h3 des idealisierten Kreisprozesses sowie die dem Warmwasserreservoir pro Zeitintervall Δt zugeführte Wärmemenge ΔQ2 bestimmt, so lässt sich der Massestrom des Arbeitsmittels abschätzen.
Zusätzlich empfohlen: Erweiterung UE2060300S.
Artikel-Nr.: 8000599 [UE2060300-230]
| Brand | 3B Scientific |
