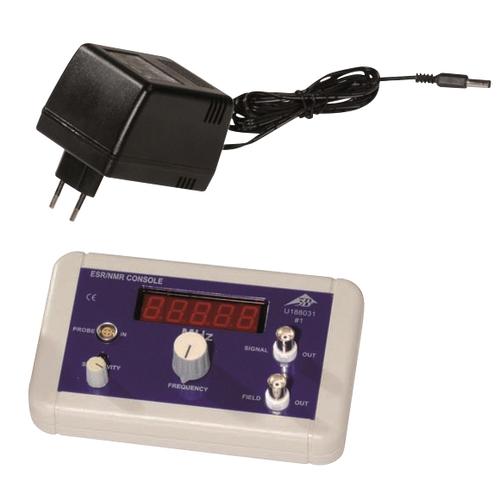

ESR-NMR-Steuergerät
(115 V, 50/60 Hz)
ESR-NMR-Steuergerät
(115 V, 50/60 Hz)
| Anwendungsbeispiele und Experimente: .. |
| Dieses Steuergerät regelt das ESR-Grundgerät sowie das NMR-Grundgerät, so dass folgende Themen und Versuche behandelt und durchgeführt werden können:.. | |
| • | Resonanzabsorption eines HF-Schwingkreises |
| • | Abhängigkeit der Resonanzfrequenz vom Magnetfeld |
| • | Elektronenspin und magnetisches Moment des Elektrons |
| • | Bestimmung des Elektronen-g-Faktors; Landé-Faktor des freien Elektrons |
| • | Protonenspin und magnetisches Moment des Protons und des Kerns |
| • | Bestimmung des Kern-g-Faktors |
| • | Kernspintomographie |
| Produktinformationen: .. |
Sie ist auch für das NMR-Grundgerät (Art.-Nr.: 1022706) notwendig, um die kernmagnetischen Resonanz (NMR) an Glycerin, Polystyrol und Teflon zu untersuchen.
Die Beobachtung der Resonanzen erfolgt durch hochfrequenzinduzierte Übergänge bei Veränderung des externen Magnetfeldes. Die Resonanzabsorptionskurven können mit einem einfachen Zweikanal-Oszilloskop oder mit dem WiLab dargestellt werden.
Dieses Steuergerät liefert die Steuerspannungen und Versorgungsspannungen für das ESR- oder NMR-Grundgerät, bereitet das Messsignal zur Darstellung mit einem Oszilloskop auf und zeigt die Frequenz des HF-Signals an.
| Technische Daten: .. |
| Anschluss Messköpfe: | vierpolige LEMO-Buchse |
| Anschluss Spulenpaar: | Sägezahn-Stromquelle; 0 − 250 mA; 50 ms |
| Magnetfeldausgang: | proportional zum Spulenstrom; 0 − 1 V; BNC-Buchse |
| Signalausgang: .. | Resonanzsignal; 0 − 1 V; BNC-Buchse .. |
| Frequenzbereich: | ca. 45 − 75 MHz (ESR) |
| .. | ca. 10 − 15 MHz (NMR) .. |
| Stromversorgung: | Steckernetzteil; 12 V AC; 2,0 A |
| koaxialer Stromanschluss; 5,5 mm x 2,5 mm, | |
| .. | Kabellänge: 2 m .. |
| Betriebstemperatur: | 5 °C − 40 °C |
| relative Luftfeuchtigkeit: .. | < 80 % (ohne Kondensation) .. |
| Abmessungen: | ca. 170 mm x105 mm x 45 mm |
| Masse: | ca. 500 g |
|
Elektromagnetische Verträglichkeit: |
Emission: EN 55011:2009 |
| Störfestigkeit: DE 61326-1:2013 | |
| Elektrische Sicherheit: | Sicherheitsvorschrift DIN EN 61010-1 |
| Sicherheitsvorschrift DIN EN 61558-2-6 | |
| Transformator: | Sicherheitstransformator nach DIN EN 61558-2-6 |
| Schutzklasse: | 2 |
| Verschmutzungsgrad: | 2 |
| Schutzart: | IP20 |
| Lieferumfang: .. |
| 1 | ESR-NMR-Steuergerät |
| 1 | Tischnetzteil; 12 V AC; 2,0 A |
| 1 | Bedienungsanleitung |
| Zusätzlich erforderlich: .. |
| 1 | ESR-Grundgerät (Art.-Nr.: 1022705) |
| oder | |
| 1 | NMR-Grundgerät (Art.-Nr.: 1022706) |
| 1 | Digital-Oszilloskop 2 x 30 MHz (Art.-Nr.: 1020910) |
| oder | |
| 1 | PC-Oszilloskop 2 x 25 MHz (Art.-Nr.: 1020857) |
| 2 | HF-Kabel, 1 m (Art.-Nr.: 1002746) |
Artikel-Nr.: 1022702
| Gewicht | 1.05 kg |
| Brand | 3B Scientific |
| Alte Artikel-Nr. | 1000637 |
