Elektronenröhre (Helium): Ionisationspotentiale S

1.458,94 € inkl. MwSt

Versandkostenfreie Lieferung

Übersicht aller Experimente, in denen das Produkt verwendet wird

Frage zum Produkt

Beschreibung
Experimente

Anwendung:_..

Die folgenden Themen können mit dieser Hochvakuum-Röhre behandelt werden:
• Quantitative Untersuchung des inelastischen Stoßes von Elektronen mit Edelgasatomen (Helium)
• Bestimmung der Ionisationsenergie
• Auflösung von Energiezuständen verschiedener Haupt- und Bahndrehimpulsquantenzahlen

Produktinformationen:_..

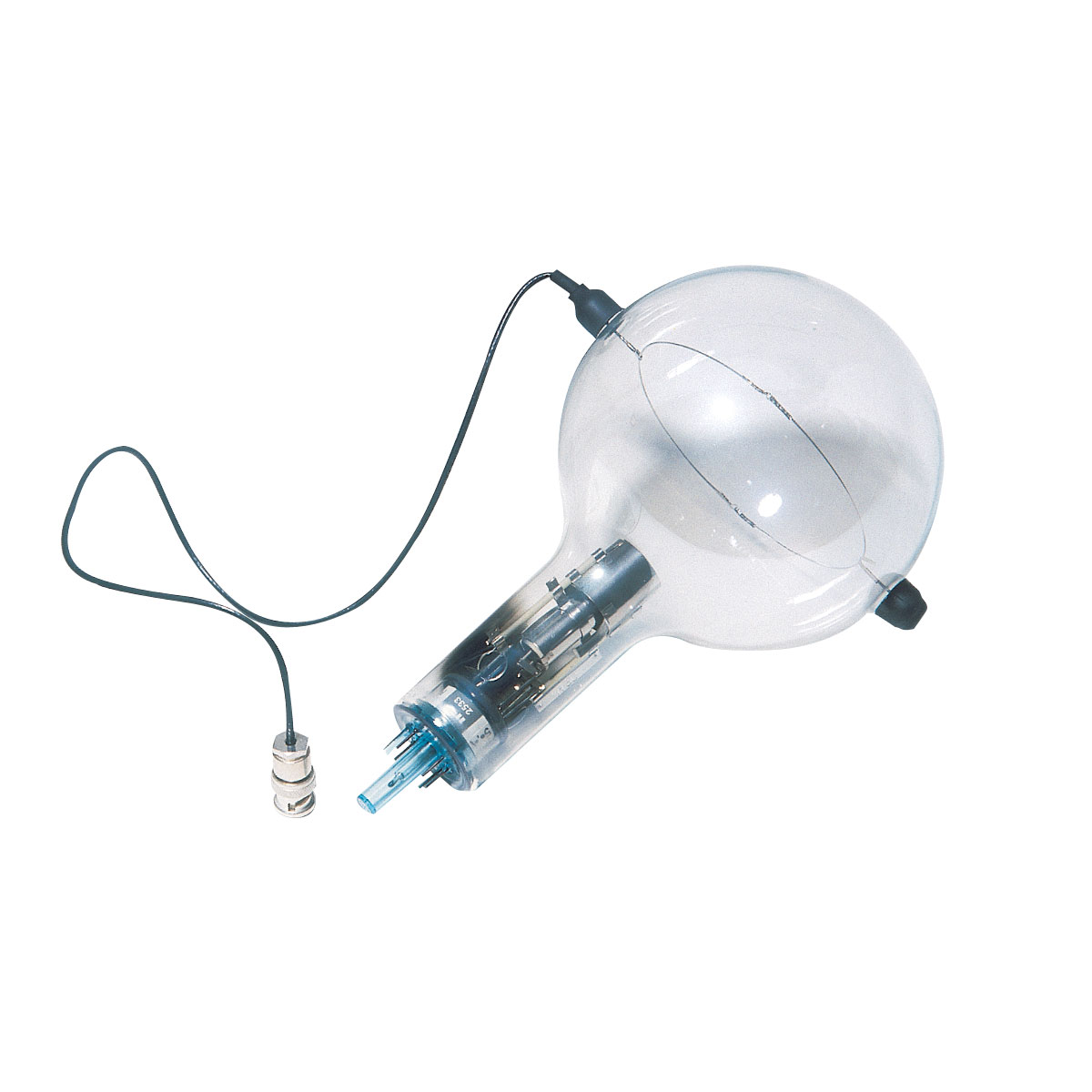

Die Kritische-Potenziale-Röhre besitzt eine Elektronenkanone mit direkt geheizter Wolfram-Glühkatode und zylinderförmiger Anode in einem evakuierten und mit Helium gefüllten Glaskolben. Die Innenseite des Glaskolbens ist leitend beschichtet und mit der Anode verbunden. Der Kollektorring ist so im Innern des Glaskolbens platziert, dass der divergente Elektronenstrahl ihn nicht direkt erreichen kann.
Ist die Kollektorspannung positiv, so werden genau die Elektronen, die beim inelastischen Stoß mit einem Heliumatom ihre kinetische Energie nahezu vollständig abgegeben haben, zum Kollektor abgelenkt und gesammelt. Die Maxima der resultierenden Elektronenstromkurve (Kollektorstrom vs. Anodenspannung) entsprechen den Anregungsenergien im Heliumatom.
Ist die Kollektorspannung negativ, so werden positive Heliumionen zum Kollektor abgelenkt und gesammelt. Aus dem Verlauf der resultierenden Ionenstromkurve (Kollektorstrom vs. Anodenspannung) lässt sich die Ionisationsenergie für das Heliumatom ablesen.

Technische Daten:_..

Gasfüllung:	Helium
Heizspannung U_F:	max. 7 V AC/DC
Anodenspannung U_A:	max. 80 V;	typ.: = 18 … 26 V
Anodenstrom I_A:	max. 1 mA;	typ.: 0,2 … 1,5 µA
Gitterspannung U_G:	max. 6V;	typ.: 0,1 … 3,0 V
Gitterstrom I_G :	max. 200 µA;	typ.: 0,2 … 5,0 µA
Kollektorspannung U_C:	max. ± 5 V	typ.: ± 0,5 … ± 2,5 V
Kollektorstrom I_C :	≤ 400 nA
Glaskolben:	ca. 130 mm Ø
Gesamtlänge:	ca. 260 mm
