Elektronenbeugungsröhre, Typ S

Beschreibung
Experimente

Anwendungsbeispiele und Experimente:_..

Die folgenden Themen können mit dieser Hochvakuum-Röhre behandelt werden:_..
•	Verifizierung der Wellennatur von Elektronen
•	Bestimmung der Wellenlänge von Elektronen in Abhängigkeit von der Anodenspannung
•	Debye-Scherrer-Beugung
•	Bestätigung der de Broglie-Hypothese

Produktinformationen:_..

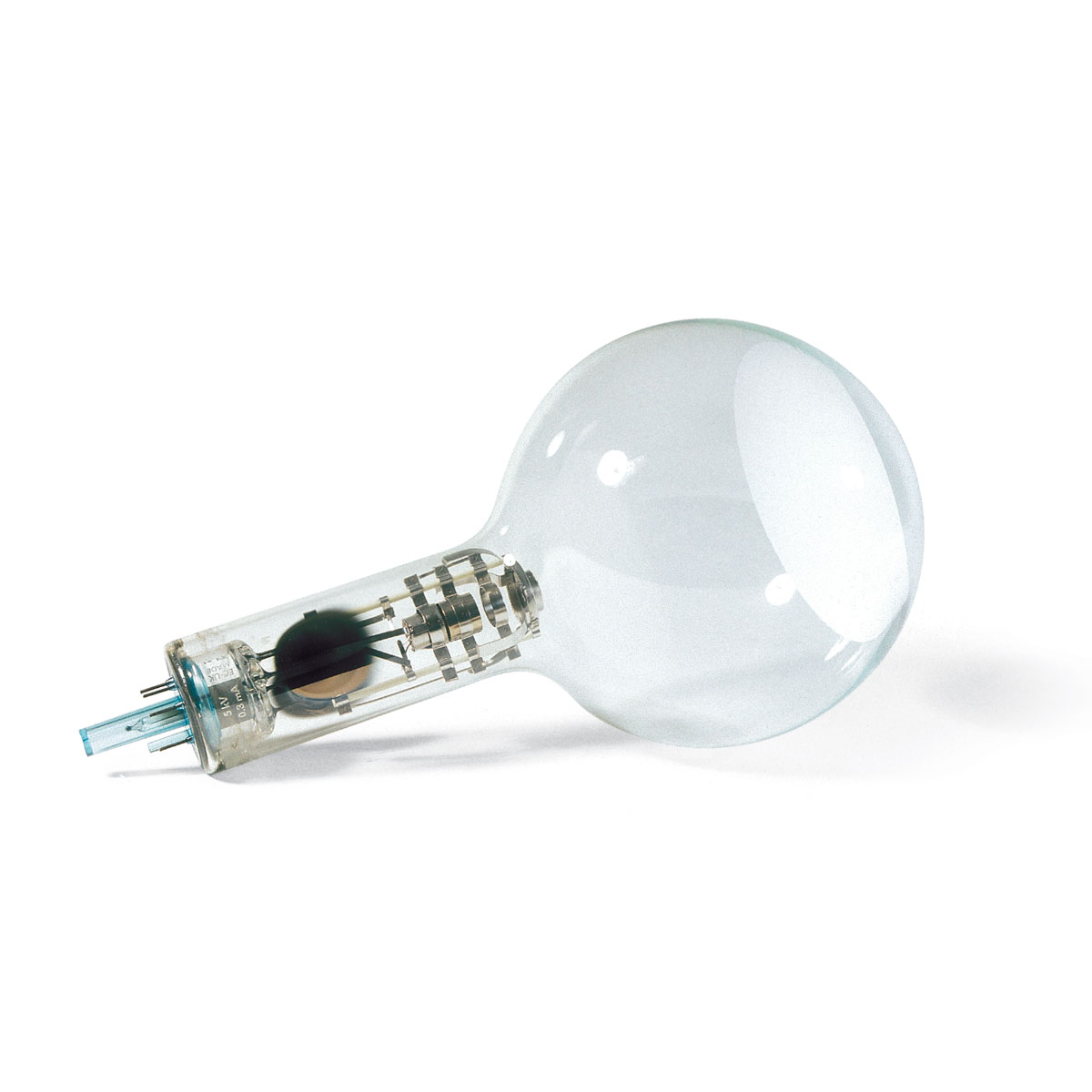

Die Elektronenbeugungsröhre ist eine Hochvakuum-Röhre, die zur Demonstration der Beugung von Elektronen und der Wellennatur von Elektronen entwickelt wurde. Sie verfügt über ein Elektronenstrahlsystem, bestehend aus einer reinen Wolfram-Glühkathode und einer zylinderförmigen Anode, die vollständig in einem transparenten Glaskolben eingeschlossen sind. Die von der direkt geheizten Kathode emittierten Elektronen werden durch eine Lochblende zu einem schmalen Strahlenbündel gebündelt und anschließend mithilfe eines elektronenoptischen Systems präzise fokussiert.

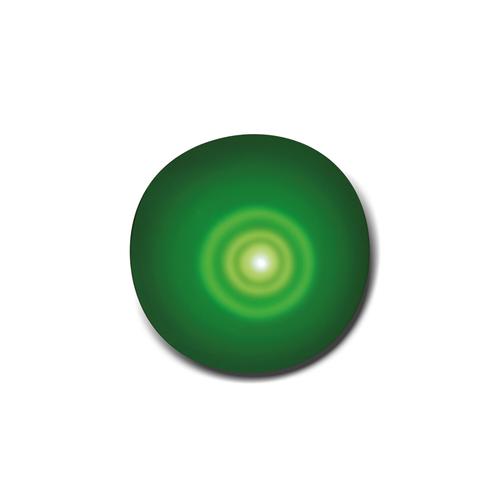

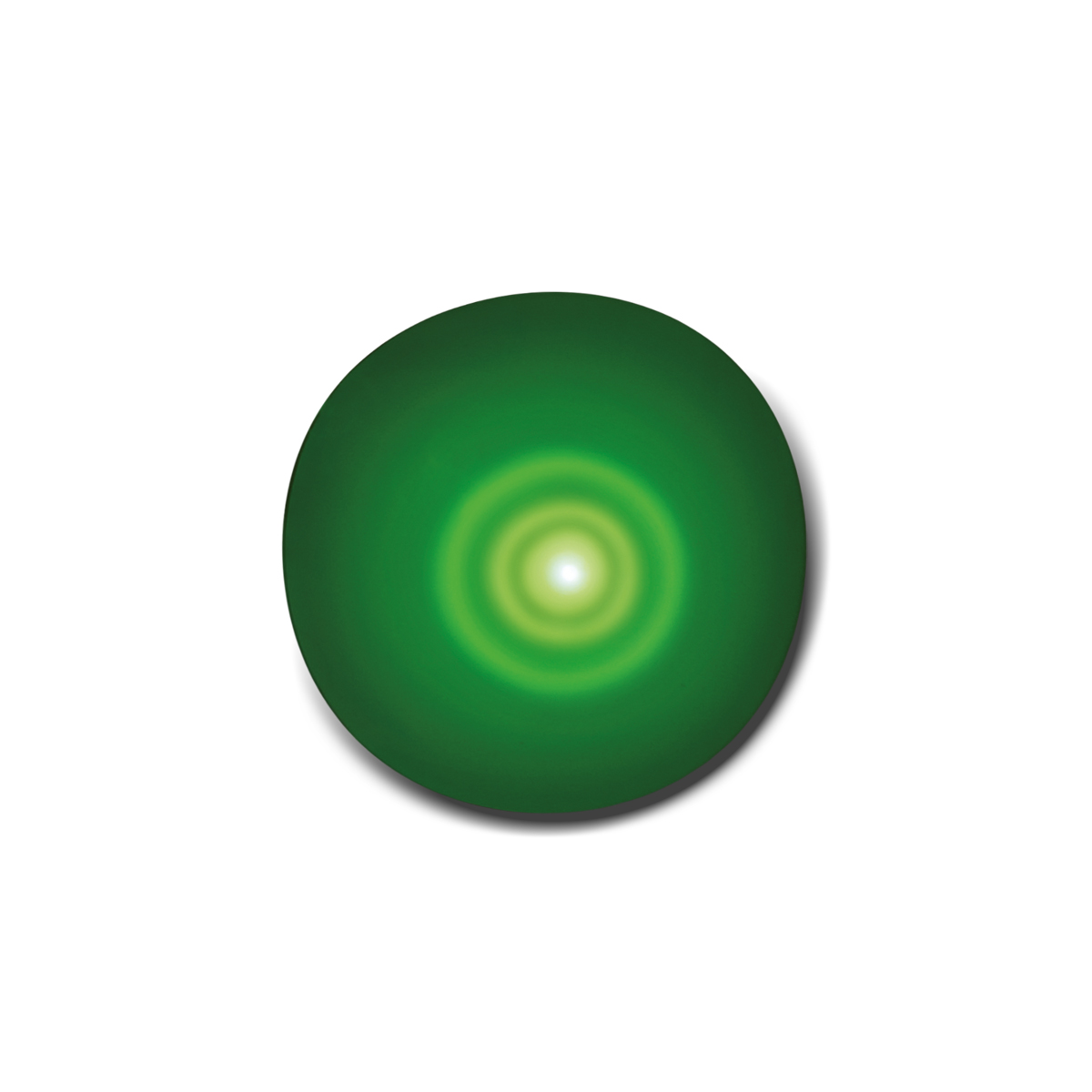

Das resultierende monochromatische schmale Strahlenbündel durchläuft ein Nickeldrahtgewebe, das an der Apertur des Elektronenstrahlsystems positioniert ist. Auf diesem Gewebe ist eine dünne Schicht aus polykristallinem graphitiertem Kohlenstoff abgeschieden, die ähnlich wie ein Beugungsgitter wirkt. Diese Wechselwirkung erzeugt ein deutliches Elektronenbeugungsbild, das als zwei konzentrische Ringe auf dem Fluoreszenzschirm sichtbar ist. Ein zentraler Fleck, der durch den undeflektierten Elektronenstrahl erzeugt wird, bleibt im Zentrum der Ringe sichtbar und ermöglicht eine präzise Beobachtung und Analyse.

Ein Magnet ist im Lieferumfang enthalten und ermöglicht eine präzise Einstellung der Elektronenbahn. Dies ist besonders nützlich, wenn das Graphit-Target geringfügige Unregelmäßigkeiten aufweist, die während des Herstellungsprozesses oder durch spätere Überhitzung entstanden sind, und gewährleistet so konsistente Versuchsergebnisse und eine optimale Ausrichtung.

Technische Daten:_..

Heizspannung U_F:	max. 6,3 V AC/DC
Anodenspannung U_A:	0 V – 5000 V DC
Anodenstrom I_A:	typ. 150 µA bei U_A = 4000 V
Gitterkonstante von Graphit:	d₁₀ = 0,213 nm; d₁₁ = 0,123 nm
Abstand Graphit-Target – Fluoreszenzschirm:	ca. 125 ± 2 mm
Fluoreszenzschirm:	ca. 100 mm Ø
Glaskolben:	ca. 130 mm Ø
Gesamtlänge:	ca. 260 mm
