Elektronenablenkröhre,
Typ D

Elektronenablenkröhre, Typ D, 1000651 [U19155], Elektronenröhren – Typ D
Elektronenablenkröhre, Typ D, 1000651 [U19155], Elektronenröhren – Typ D
Elektronenablenkröhre, Typ D, 1000651 [U19155], Elektronenröhren – Typ D
1.224,51 € inkl. MwSt
Available Soon
Wieder lieferbar in 2 bis 10 Tagen
Free Shipping
Versandkostenfreie Lieferung

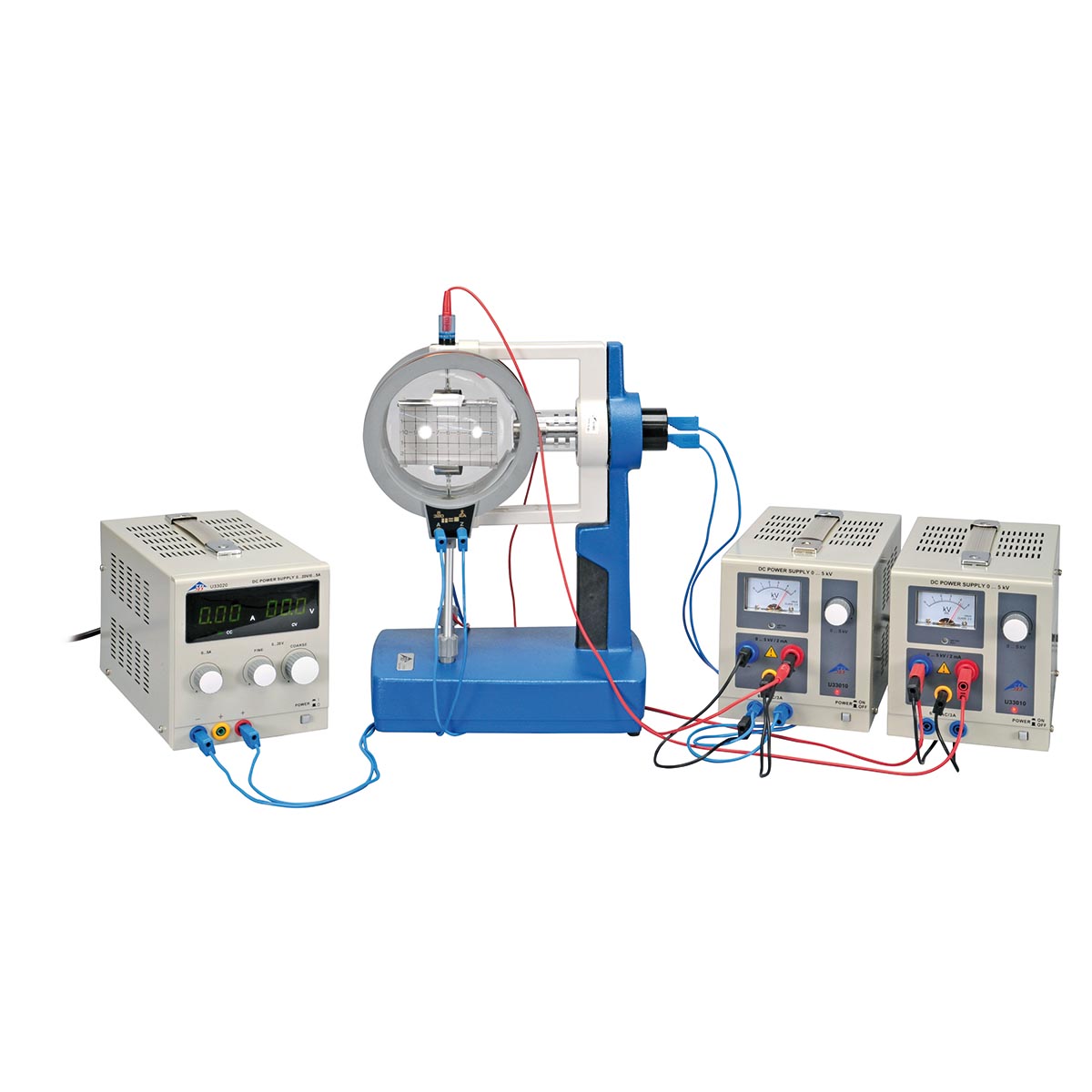

Anwendungsbeispiele und Experimente: ..
Die folgenden Themen können mit dieser Hochvakuum-Röhre diskutiert werden:..
• Untersuchung der Ablenkung eines Elektronenstrahls in einem magnetischen Feld
• Untersuchung der Ablenkung eines Elektronenstrahls in einem elektrischen Feld
• Aufbau eines Geschwindigkeitsfilters aus einem orthogonal ausgerichtetem elektrischem und magnetischem Feld
• Abschätzung der spezifischen Ladung e/m des Elektrons.

Produktinformationen: ..

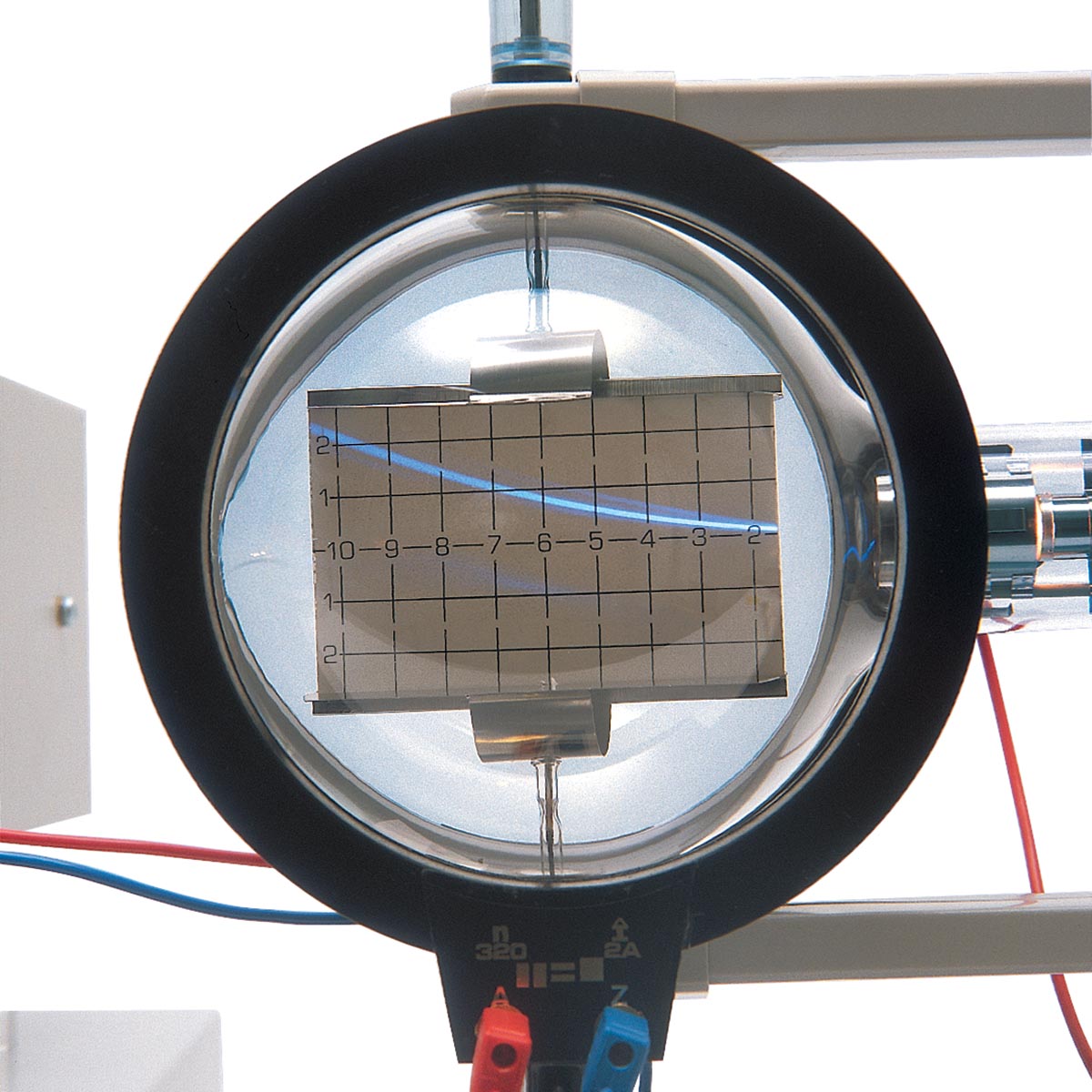

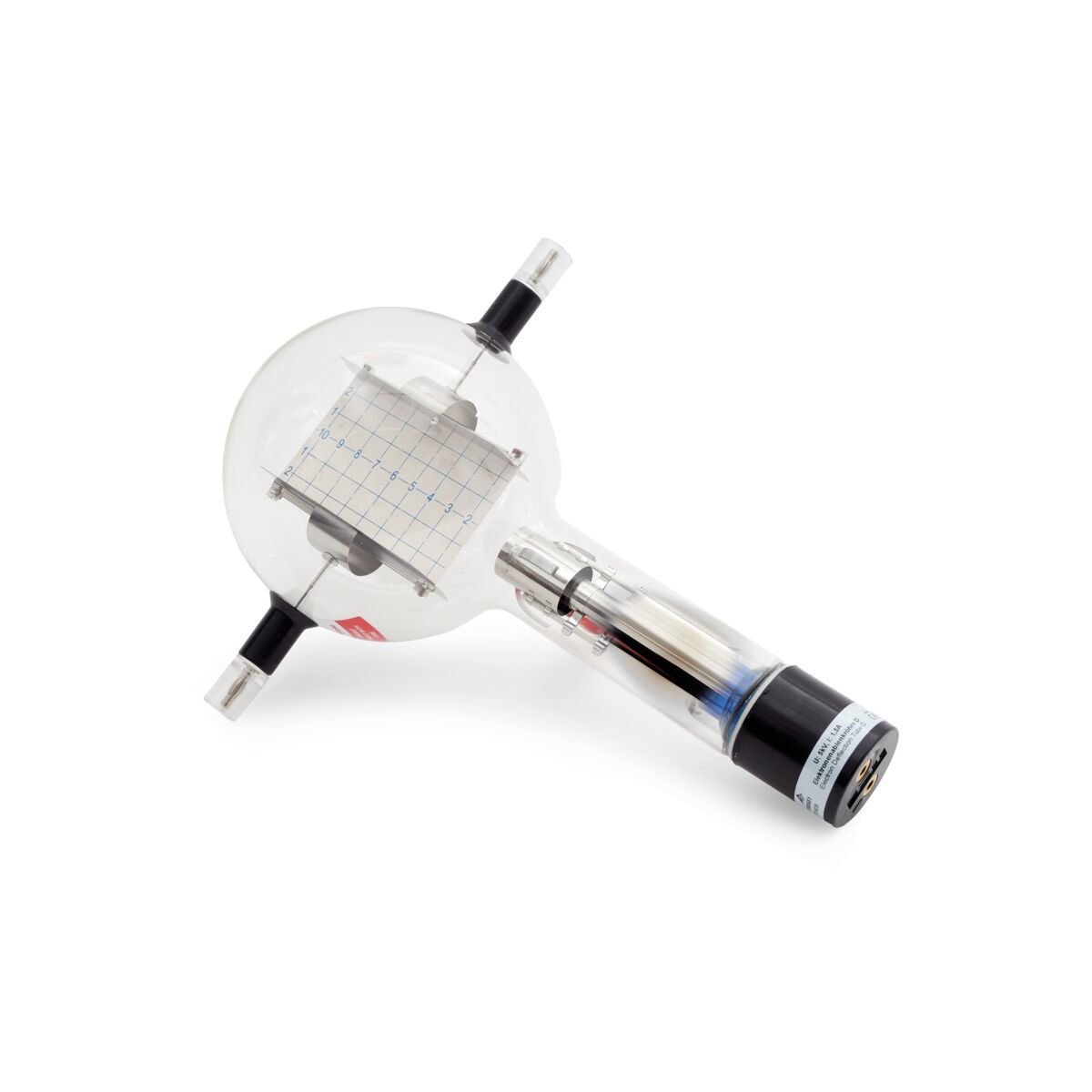

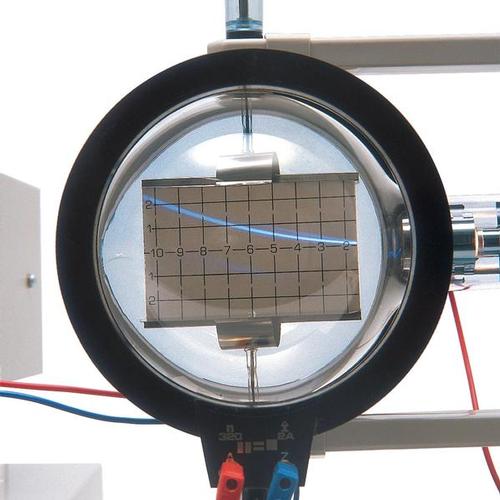

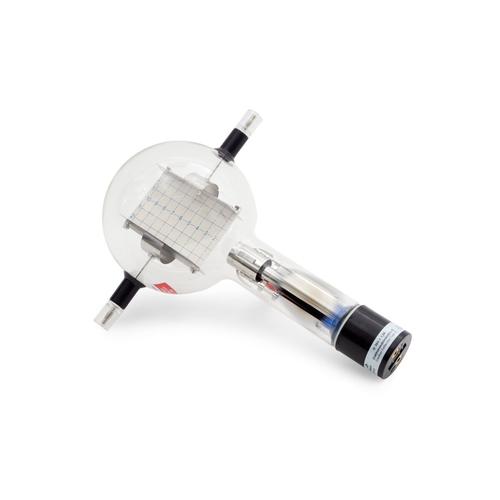

Die Elektronenablenkröhre verfügt über eine Elektronenkanone, die in einem evakuierten Glaskolben mit einem fokussierenden Elektrodensystem, einer direkt beheizten Wolfram-Glühkathode und einer zylindrischen Anode untergebracht ist. Der Elektronenstrahl kann elektrostatisch durch ein integriertes Paar von Ablenkplatten, die einen Plattenkondensator bilden, oder magnetisch mit Helmholtzspulen, Typ D (Art.-Nr.: 1000644), abgelenkt werden. Ein flacher Schirm aus Glimmer mit einem 1 cm Raster ist zwischen den Ablenkplatten montiert und um 15° relativ zur Strahlachse gedreht, wodurch der Verlauf des Elektronenstrahls deutlich beobachtet werden kann.

Technische Daten: ..
Heizspannung UF : max. 6,3 V AC/DC
Anodenspannung UA : 1000 V – 5000 V DC
Anodenstrom IA : ca. 0,1 mA bei UA = 4000 V
Kondensatorspannung: max. 5000 V
Plattenabstand: ca. 54 mm
Fluoreszenzschirm: ca. 90 mm x 60 mm
Glaskolben: ca. 130 mm Ø
Gesamtlänge: ca. 260 mm

Artikel-Nr.: 1000651 [U19155]
Gewicht 0.25 kg
Größe 26 x 13 cm
Brand 3B Scientific Teltron

Dokumentation

PDF Bedienungsanleitung - Elektronenablenkröhre, Typ D - U19155 [1000651]
PDF Bedienungsanleitung - Elektronenablenkröhre, Typ D - U19155 [1000651] (DE)
