Drehpendel nach Pohl

1.445,85 € inkl. MwSt

Auf Lager

Versandkostenfreie Lieferung

Übersicht aller Experimente, in denen das Produkt verwendet wird

Frage zum Produkt

Beschreibung
Experimente

Anwendungsbeispiele und Experimente:_..

Das Drehpendel dient zur Untersuchung von freien, erzwungenen und chaotischen Schwingungen bei verschiedenen Dämpfungen. Insbesondere beschäftigen sich die Schüler/Studierende mit folgenden Themen:

•	freie Drehschwingungen bei verschiedenen Dämpfungen (Schwingung mit mäßiger Dämpfung, starker Dämpfung und aperiodischen Grenzfall)

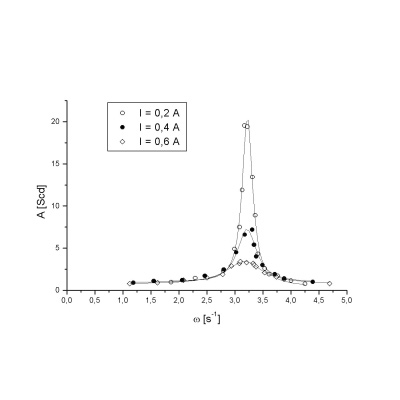

•	erzwungene Schwingungen und deren Resonanzkurven bei verschiedenen Dämpfungen
•	Phasenverschiebung zwischen Erreger und Resonator im Resonanzfall
•	chaotische Drehschwingungen
•	statische Bestimmung der Winkelrichtgröße D
•	dynamische Bestimmung des Trägheitsmoments J.

Produktinformationen:_..

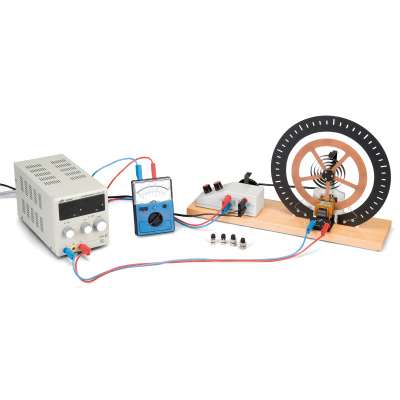

Das Drehpendel nach Prof. Pohl besteht aus einem auf einer hölzernen Grundplatte montiertem schwingenden System und einem Elektromotor. Das schwingende System ist ein kugelgelagertes Kupferrad, das über eine Spiralfeder, die das rücktreibende Moment liefert, mit der Erregeraufhängung verbunden ist.
Zur Anregung des Drehpendels dient der Gleichstrommotor mit grob- und fein einstellbarer Drehzahl, der über einen Exzenter mit Schubstange die Spiralfeder in periodischer Folge auseinanderzieht und zusammendrückt und so das Kupferrad in Schwingung versetzt. Für die Dämpfung wird eine elektromagnetische Wirbelstrombremse verwendet. Ein Skalenring mit Schlitzen und Skala mit 2-mm-Skalenteilung umgibt das schwingende System. Zeiger befinden sich an Erreger und Resonator.

Technische Daten:_..

Eigenfrequenz:	ca. 0,5 Hz
Erregerfrequenz:	0 – 1,3 Hz (stufenlos einstellbar)
Motor:	max. 24 V DC oder AC; 0,7 A
Wirbelstrombremse:	0 – 20 V DC; max. 2 A
Anschlüsse:	4-mm Sicherheitsbuchsen
Abmessungen:	ca. 400 mm x 140 mm x 270 mm
Masse:	ca. 4 kg

Lieferumfang:_..

1	Drehpendel
2	Zusatzmassen 10 g
2	Zusatzmassen 20 g
