Doppelstrahlröhre,
Typ S

Doppelstrahlröhre, Typ S, 1000622 [U18570], Elektronenröhren – Typ S
Doppelstrahlröhre, Typ S, 1000622 [U18570], Elektronenröhren – Typ S
Doppelstrahlröhre, Typ S, 1000622 [U18570], Elektronenröhren – Typ S
1.021,02 € inkl. MwSt
In Stock
Auf Lager
Free Shipping
Versandkostenfreie Lieferung
Anwendungsbeispiele und Experimente: ..
Die folgenden Themen können mit dieser mit Neon-Gas gefüllten, teilevakuierten Elektronenröhre untersucht werden:..

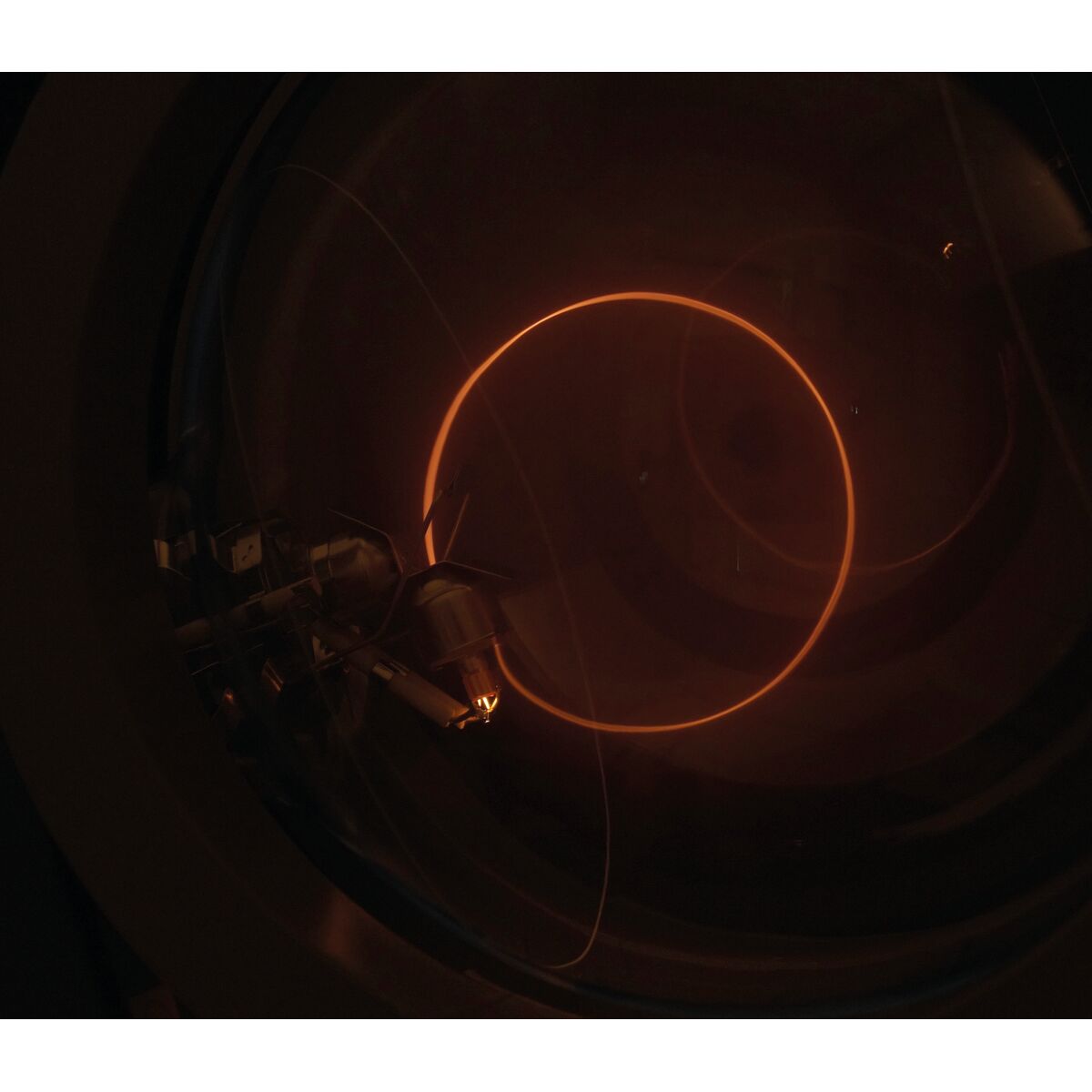

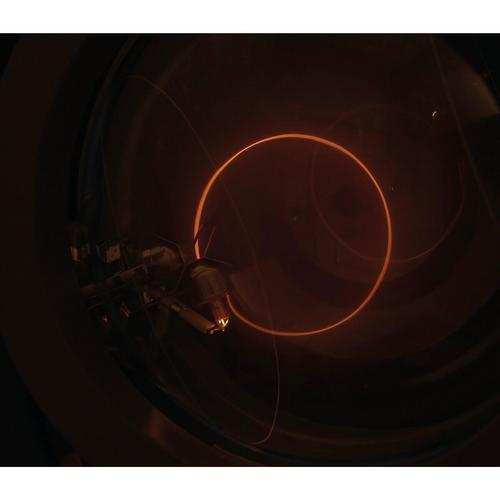

• Bestimmung der spezifischen Ladung e/m bei tangentialer Strahlinjektion in einem senkrechten Magnetfeld

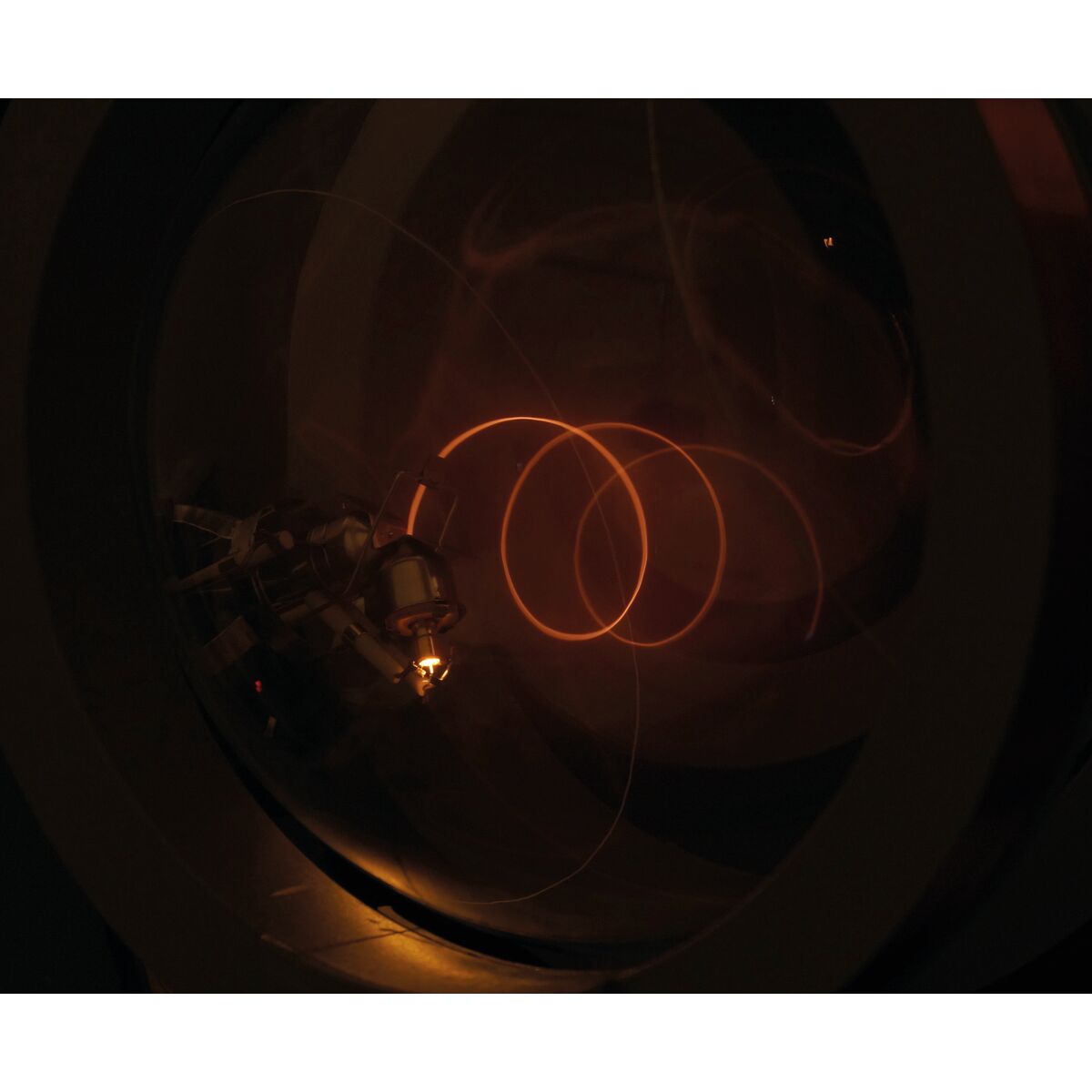

• Beobachtung der Spiralbahn, die sich aus der axialen Strahlinjektion eines Elektronenstrahls in ein koaxiales Magnetfeld ergibt

Produktinformationen: ..

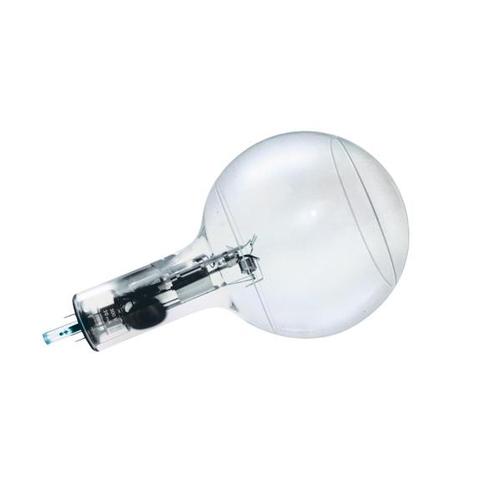

Die Doppelstrahlröhre ist eine teilevakuierte Elektronenröhre, die mit Neon-Gas bei niedrigem Druck gefüllt und mit sowohl axialen als auch senkrechten Elektronenkanonen ausgestattet ist. Die Elektronenstrahlen sind senkrecht zueinander ausgerichtet, und eine gemeinsame Ablenkplatte ist für beide Elektronenkanonen vorhanden. Die Elektronenbahnen erscheinen als feine orangefarbene Strahlen aufgrund der Stoßanregung der Neonatome.
Die Doppelstrahlröhre kann verwendet werden, um die spezifische Ladung e/m anhand des Durchmessers des Elektronenstrahls bei tangentialer Strahlinjektion in einem senkrechten Magnetfeld zu bestimmen. Bei axialer Strahlinjektion in einem koaxialen Magnetfeld wird eine Spiralbahn der Elektronen beobachtet.

Technische Daten: ..
Heizspannung UF : max. 6,3 V AC/DC
Anodenstrom IA : max. 30 mA
Anodenspannung UA : Maximalwert bei Einhaltung des Anodenstroms IA ≤ 30 mA (typ. 120 V – 300 V DC)
Ablenkspannung: max. 50 V DC
Gasfüllung: Neon
Glaskolben: ca. 130 mm Ø
Gesamtlänge: ca. 260 mm

Artikel-Nr.: 1000622 [U18570]
Gewicht 0.55 kg
Größe 35.1 x 28.2 x 22.1 cm
Brand 3B Scientific Teltron

Dokumentation

PDF Bedienungsanleitung_1000622
PDF Product Manual_all languages_1000622
