Sistema completo compacto
para a determinação da carga específica
do elétron e/m com tubo de raios de feixe estreito

Sistema completo compacto para a determinação da carga específica do elétron e/m com tubo de raios de feixe estreito, 8001324 [UE3070750], Tubos Eletrônicos – Tipo D
Sistema completo compacto para a determinação da carga específica do elétron e/m com tubo de raios de feixe estreito, 8001324 [UE3070750], Tubos Eletrônicos – Tipo D
Sistema completo compacto para a determinação da carga específica do elétron e/m com tubo de raios de feixe estreito, 8001324 [UE3070750], Tubos Eletrônicos – Tipo D
Sistema completo compacto para a determinação da carga específica do elétron e/m com tubo de raios de feixe estreito, 8001324 [UE3070750], Tubos Eletrônicos – Tipo D
Sistema completo compacto para a determinação da carga específica do elétron e/m com tubo de raios de feixe estreito, 8001324 [UE3070750], Tubos Eletrônicos – Tipo D
Solicitar Orçamento
Out of Stock
Ops, este produto está indisponível no momento. Para receber uma estimativa de sua disponibilidade em estoque, clique no campo “Dúvidas” e retornaremos seu contato o mais breve possível!

Aplicações e experimentos: ..
• Investigação da deflexão de um feixe de elétrons em um campo magnético uniforme

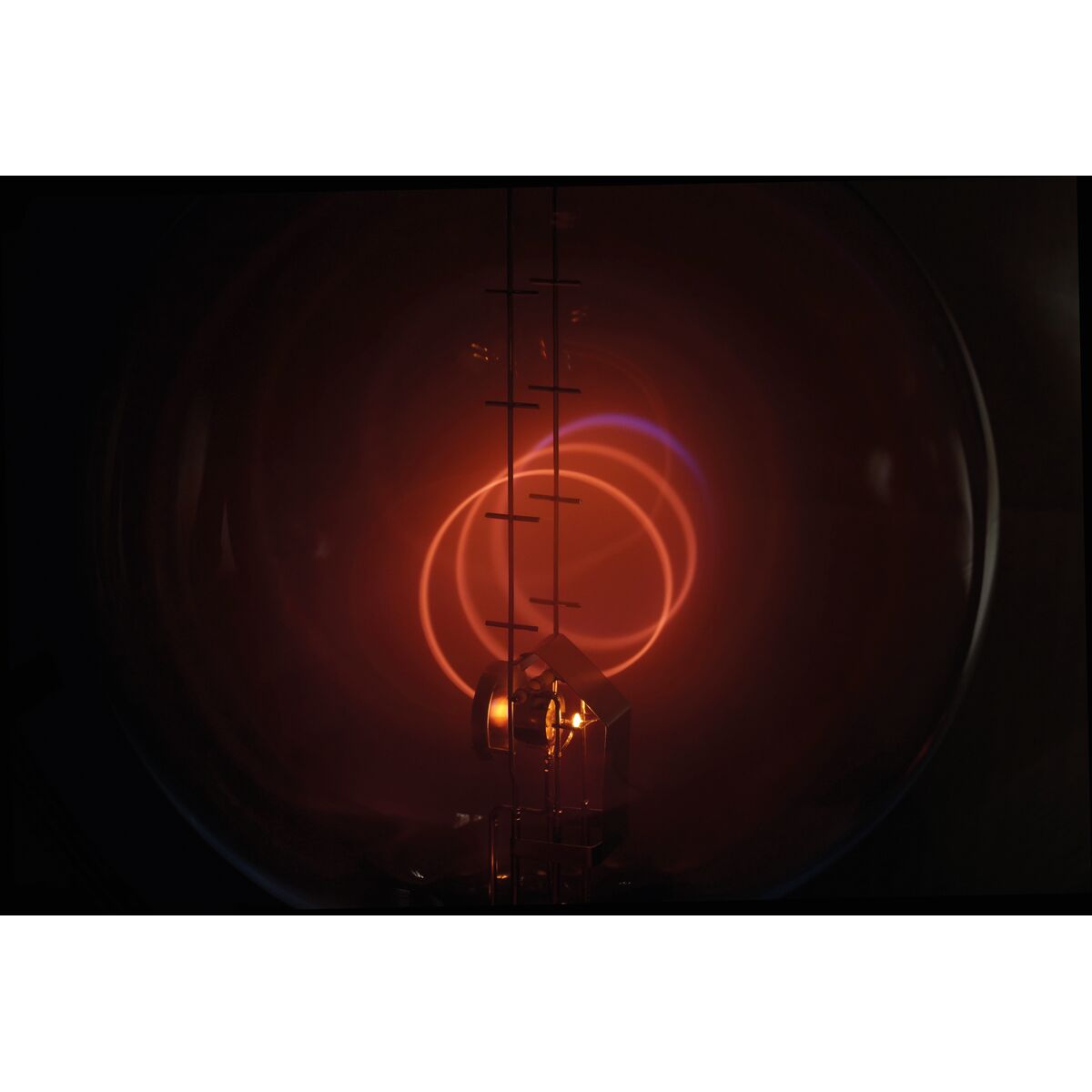

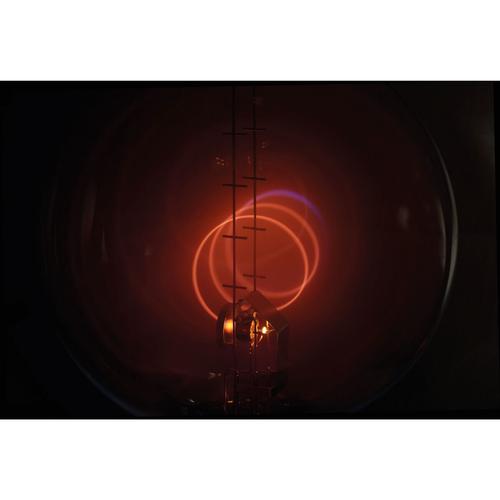

• Trajetória circular fechada ou trajetória em espiral
• Determinação da carga específica e/m do elétron

Informação do produto: ..
Este sistema experimental completo é utilizado para determinar a carga específica de um elétron e investigar a deflexão dos feixes de elétrons em um campo magnético uniforme...
O sistema é fornecido com:..
- um tubo de raios de feixe estreito
- um par de bobinas de Helmholtz para gerar um campo magnético uniforme
- uma unidade de comando para a alimentação elétrica..

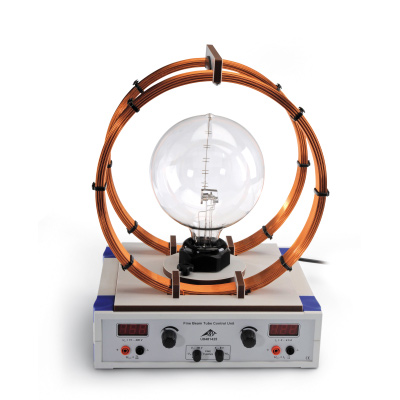

O tubo de raios de feixe estreito e o par de bobinas de Helmholtz estão montados na unidade de comando, com o tubo totalmente rotativo em torno do seu eixo vertical. O tubo e ambas as bobinas estão conectados internamente à unidade de comando, eliminando a necessidade de qualquer cabeamento externo. Todas as tensões de alimentação do tubo, assim como a corrente através das bobinas de Helmholtz, são totalmente ajustáveis. A tensão anódica e a corrente da bobina são exibidas digitalmente e também podem ser obtidas como valor equivalente de tensão.

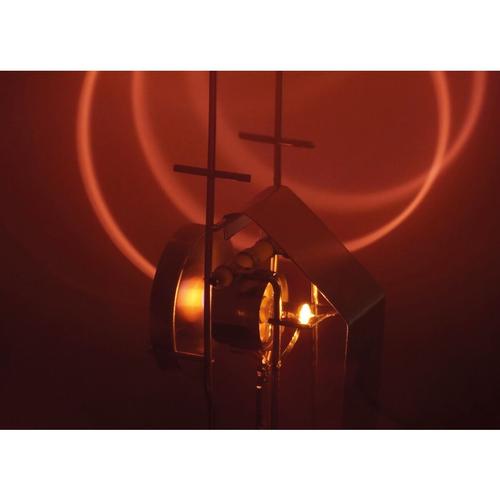

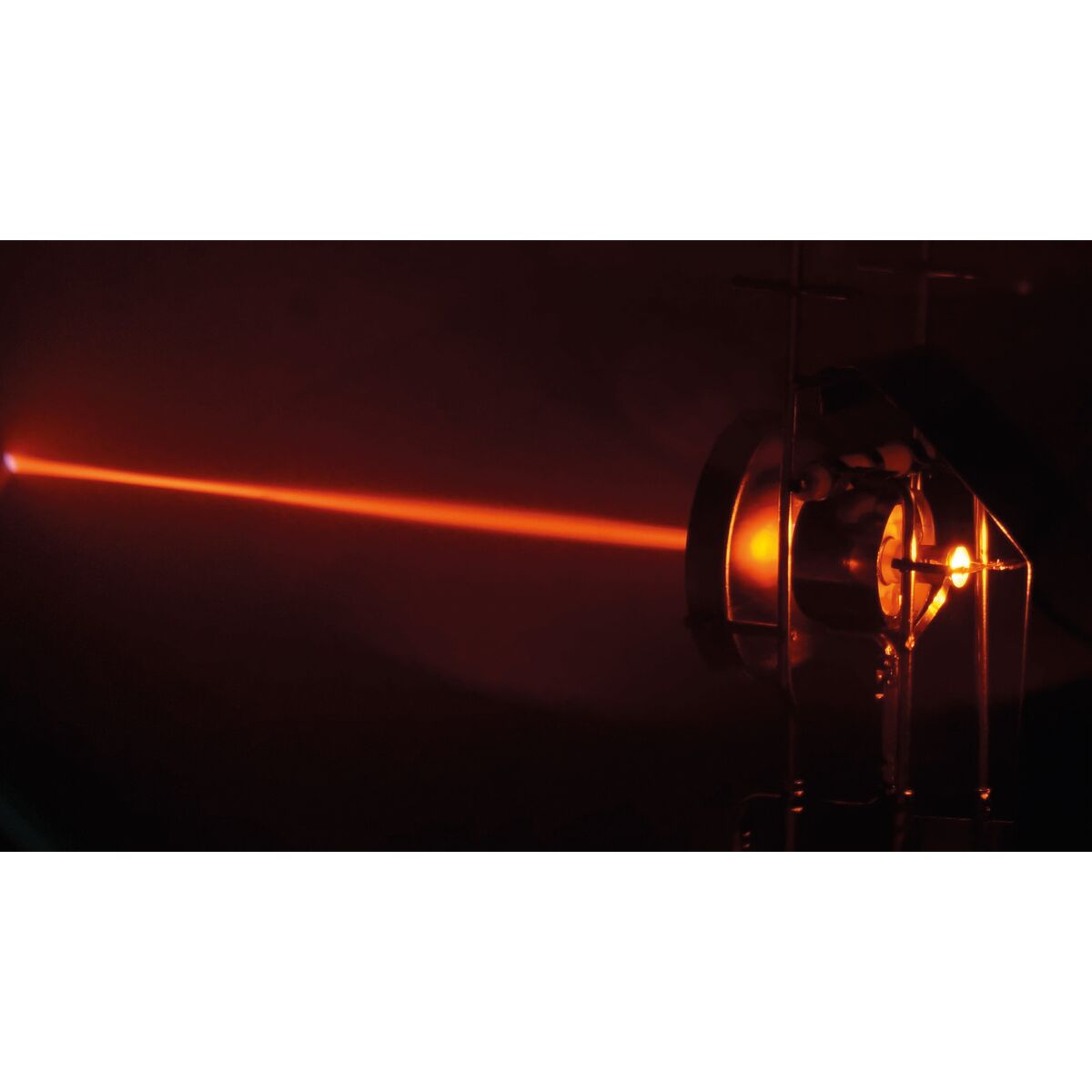

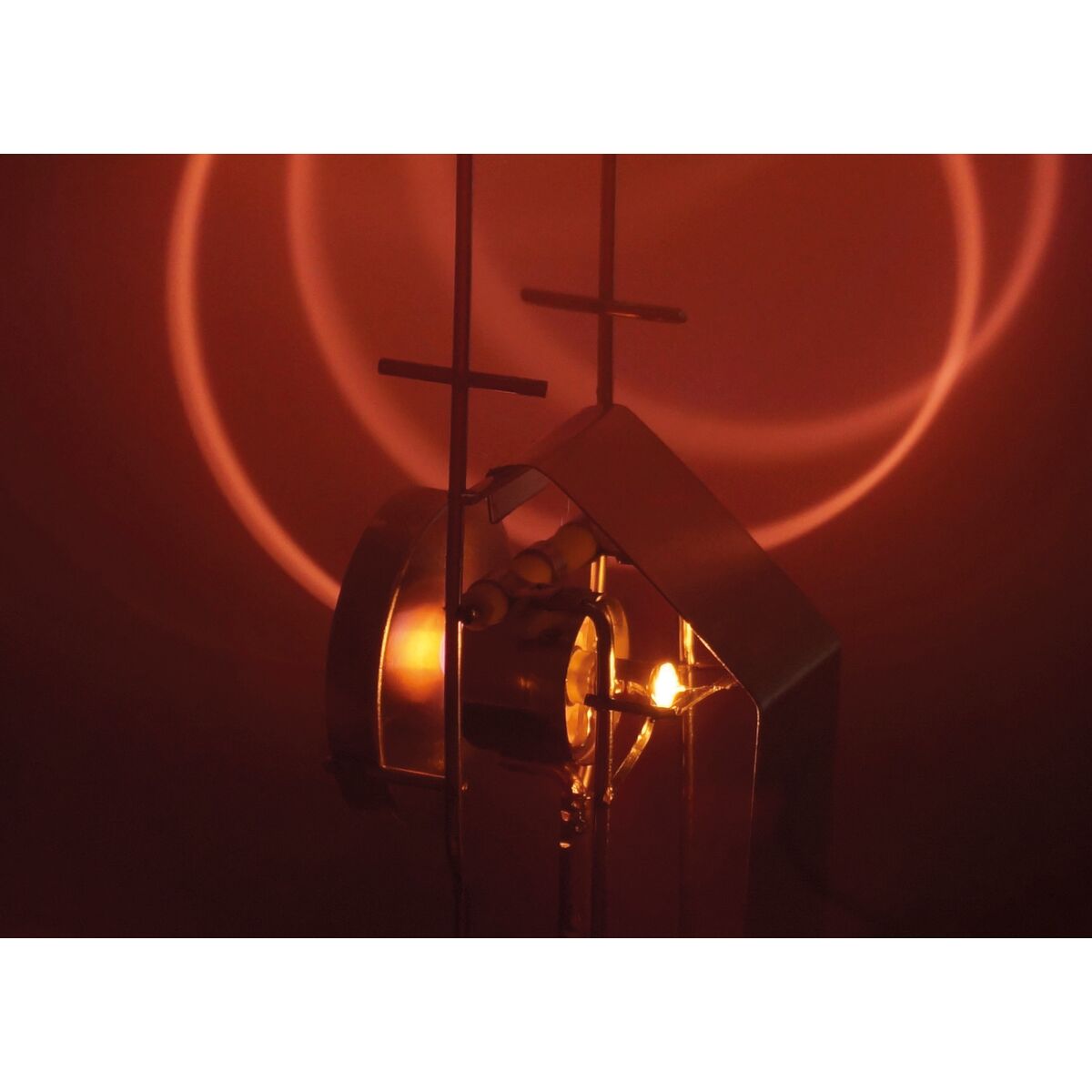

Dentro do tubo de raios de feixe estreito, um canhão de elétrons de alta precisão—composto por um cátodo de óxido aquecido indiretamente, um ânodo de abertura e um cilindro de Wehnelt—gera um feixe de elétrons fortemente focalizado e bem definido. A ionização por impacto dos átomos de neônio produz um traço fluorescente brilhante de alto contraste, permitindo uma visualização clara e precisa da trajetória do feixe de elétrons no interior do tubo.

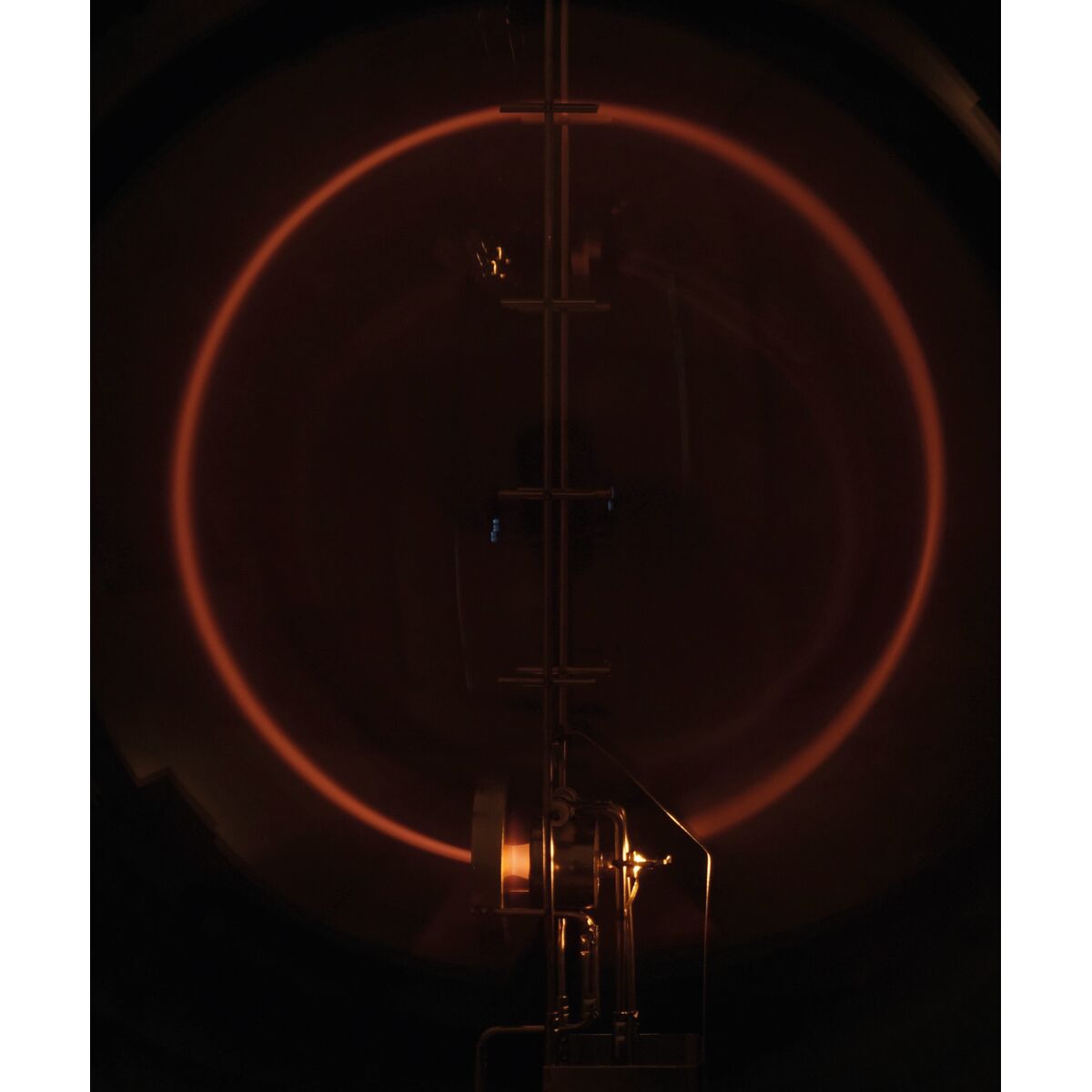

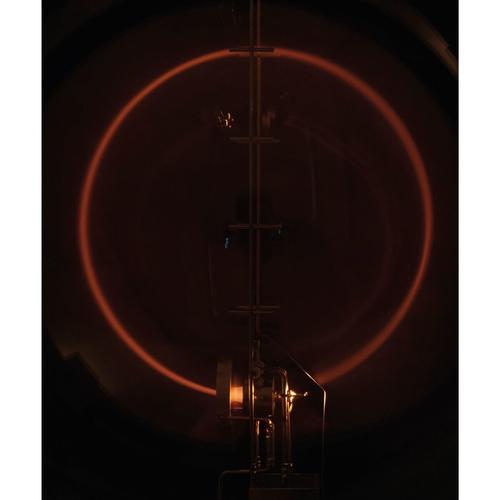

Com um alinhamento ideal do tubo e um ajuste preciso da corrente através das bobinas de Helmholtz, o feixe de elétrons é desviado em uma trajetória circular claramente definida. O diâmetro dessa trajetória circular pode ser facilmente determinado quando os elétrons atingem uma das marcas de medição equidistantes, fazendo com que o ponto correspondente emita um brilho claramente visível. O diâmetro, a tensão anódica e o campo magnético são os parâmetros principais para determinar a carga específica do elétron (e/m). A intensidade do campo magnético pode ser calculada com precisão a partir da corrente da bobina, uma vez que a geometria do par de bobinas de Helmholtz é fixa, garantindo resultados de medição precisos e reprodutíveis.

Dados técnicos: ..
Tubo de raios de feixe estreito: Enchimento de gás: Neônio
  Pressão do gás: 1,3 x 10-5 hPa
  Diâmetro do bulbo: 165 mm
  Diâmetro da trajetória circular: 20 mm – 120 mm
  Distância entre as marcas de medição: 20 mm ..
Par de bobinas de Helmholtz: Diâmetro da bobina: aprox. 300 mm
  Número de espiras: 124
  Campo magnético: 0 mT – 3,4 mT (0,75 mT/A) ..
Unidade de comando: Corrente da bobina IH : 0 A – 4,5 A; indicação de 3 dígitos
    Saída de medição: UOUT = IH  x 1 V / 1A ..
  Tensão anódica UA :  15 V – 300 V; 10 mA máx.; indicação de 3 dígitos
    Saída de medição: UOUT = UA / 100 ..
  Tensão do filamento: 5 V – 7 V CC, 1 A máx.
  Tensão de Wehnelt:  0 – -50 V
Dados gerais: Ângulo de rotação (tubo): -10° – 270°
  Conexão / plugue: EU, UK, US
  Dimensões: aprox. 310 mm x 275 mm x 410 mm
  Massa: aprox. 7,5 kg
