Aplicações e experimentos: .. |
O canal de ondas foi projetado para a demonstração e investigação de ondas de superfície na água. Tanto no ensino escolar quanto em aulas teóricas, ele permite discutir as seguintes propriedades fundamentais das ondas:
|
• |
Geração de ondas periódicas e não periódicas |
|
• |
Demonstração do transporte de energia por ondas sem transporte de matéria |
|
• |
Investigação do deslocamento, da amplitude, da velocidade de fase e da velocidade de grupo |
|
• |
Determinação da velocidade de fase |
|
• |
Demonstração da relação entre frequência e comprimento de onda |
|
• |
Superposição em fase e em oposição de fase de ondas |
|
• |
Superposição de ondas com uma diferença de caminho de λ/2 |
|
• |
Reflexão de uma onda |
|
• |
Ondas estacionárias |
|
Informação do produto: .. |

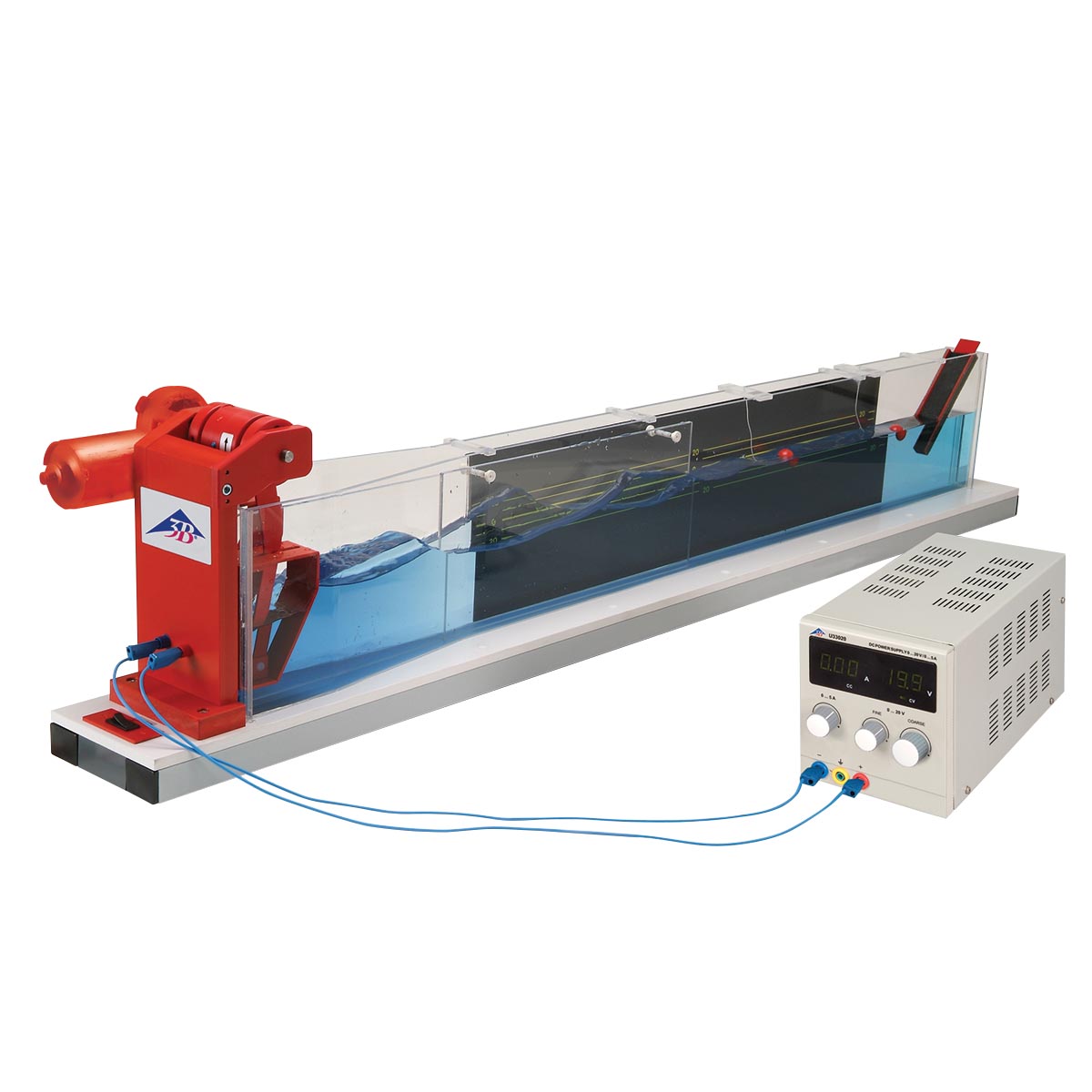

O canal de ondas é composto por uma grande cubeta transparente, preenchida com água até dois terços de sua capacidade. As ondas senoidais são geradas na seção curta em forma de V e investigadas na seção em forma de I. Um motorredutor é montado na extremidade do canal em forma de V para a geração de ondas. Ele aciona dois geradores de ondas que se movem para cima e para baixo na água. Cada gerador de ondas produz uma onda em uma seção do canal em forma de V. Dependendo do ajuste do eixo do gerador de ondas, os dois geradores de ondas podem se mover em fase ou em oposição de fase. A frequência das ondas pode ser variada alterando a tensão de operação do motor. Na operação pulsada do gerador de ondas, são geradas ondas não periódicas.
Os acessórios, como um quadro com manta, um perfil de vedação, uma divisória transparente e flutuadores esféricos, permitem uma ampla variedade de condições experimentais que representam a gama de temas indicada acima.
|
Motor: |
Tensão de operação: |
9 – 12 V CC |
|
|
Consumo de potência: |
máx. 40 W |
|
|
Faixa de frequência: |
Ajustável continuamente |
|
|
Conexões: |
Tomadas de segurança de 4 mm |
|
Dimensões: |
Placa divisória: |
aprox. 40 mm x 170 mm x 6 mm |
|
|
Canal de ondas: |
aprox. 1500 mm x 150 mm x 290 mm |
|
Dados gerais: |
Massa: |
aprox. 12,6 kg |
|
Escopo de fornecimento: .. |
|
1 |
Canal de ondas |
|
2 |
Quadros com manta para homogeneização das ondas (absorvedor primário) |
|
1 |
Quadro com manta para suprimir a reflexão de ondas na extremidade do canal (absorvedor secundário) |
|
1 |
Perfil de vedação para fechar temporariamente um subcanal em forma de V |
|
1 |
Placa divisória transparente com espaçadores para inserção no canal em forma de I |
|
2 |

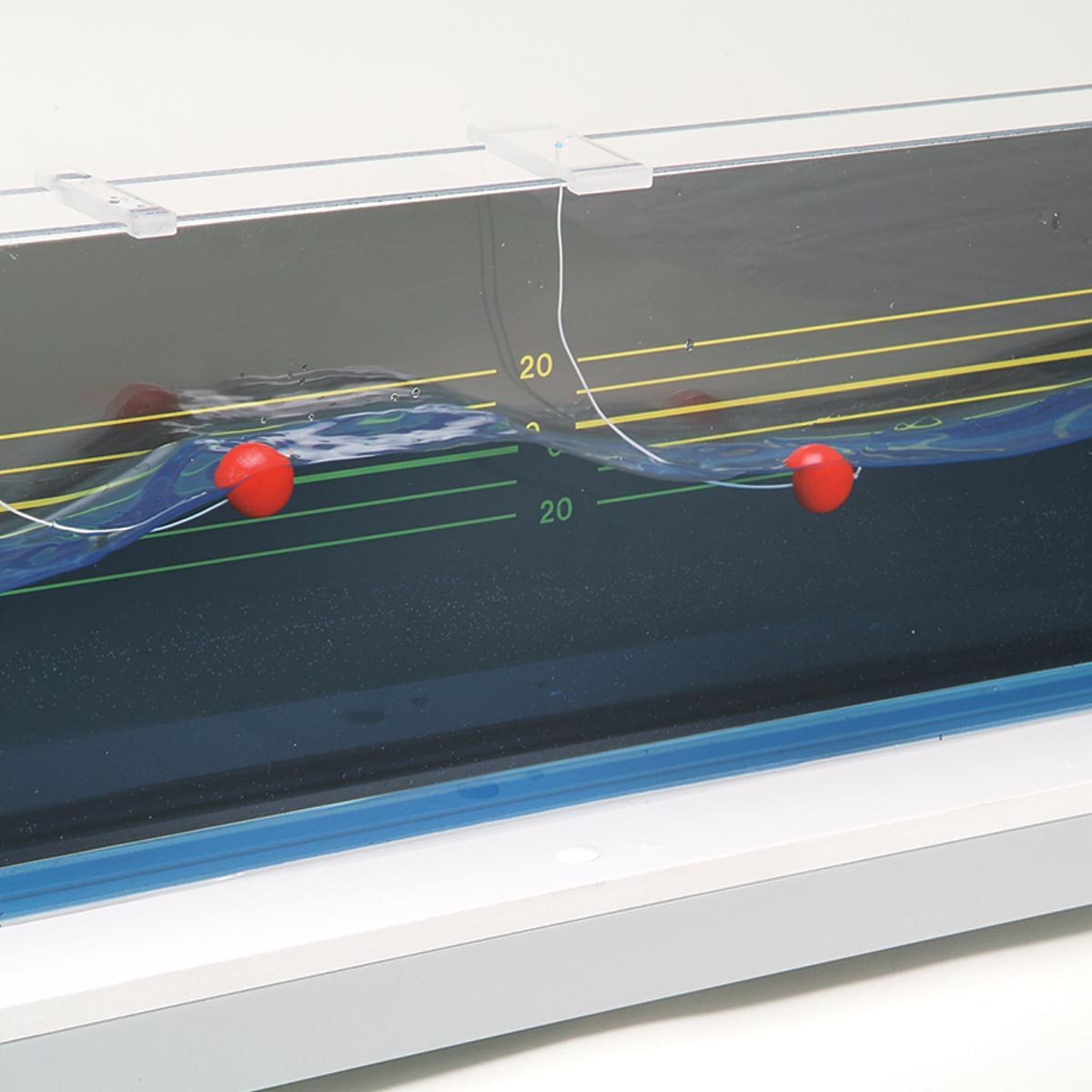

Flutuadores esféricos com fio para demonstrar o movimento ascendente e o movimento descendente |
Não incluída no escopo de fornecimento, mas necessária: uma fonte de alimentação CC, 0–20 V, ajustável continuamente (consulte a seção “Necessário” nesta página).
