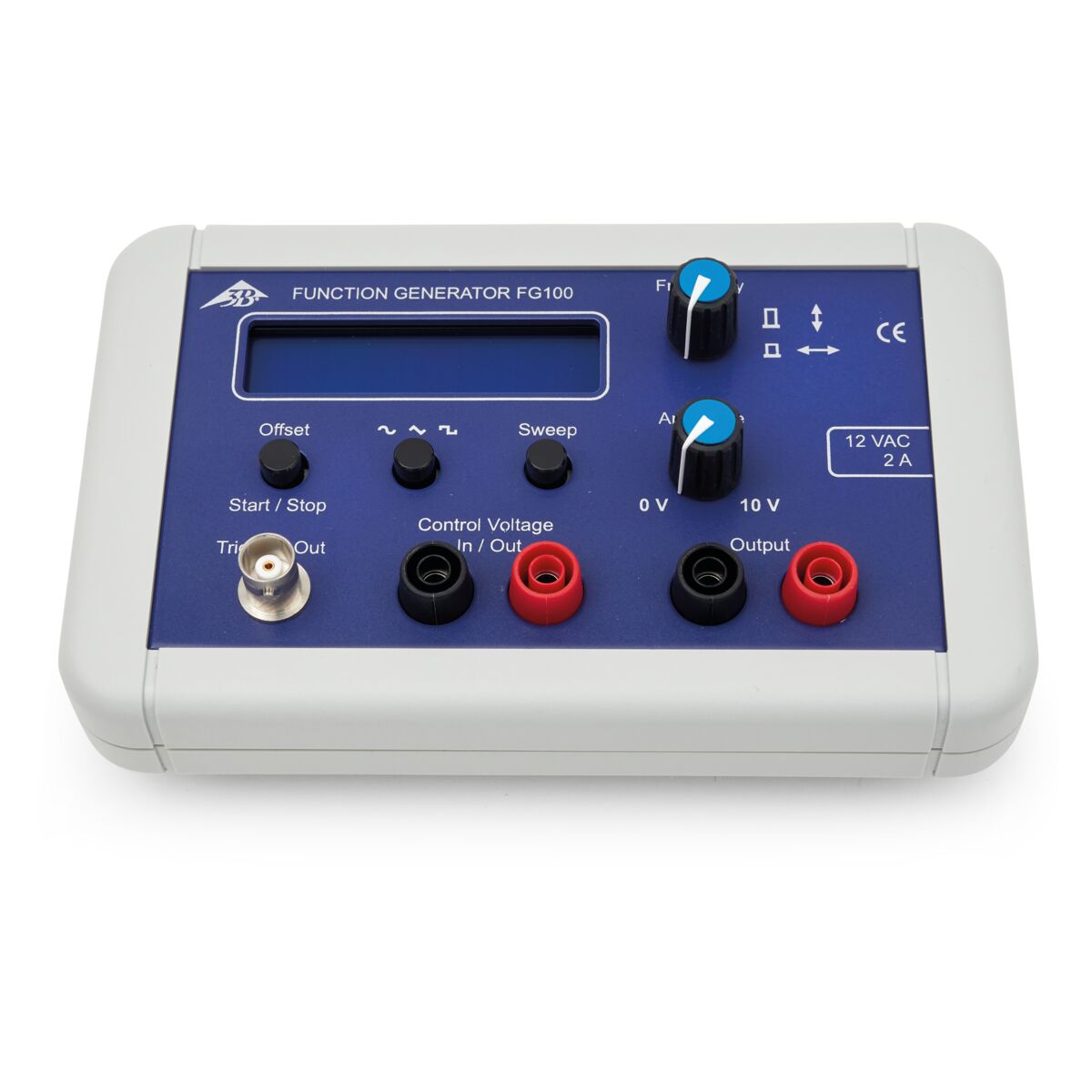

FG 100 Fonksiyon Jeneratörü – 1 mHz ila 100 kHz | 1009957 | U8533600-230 | Fonksiyon Jeneratörleri

Açıklama
Aşağıdaki deneylerde kullanıldı

Uygulama:_..

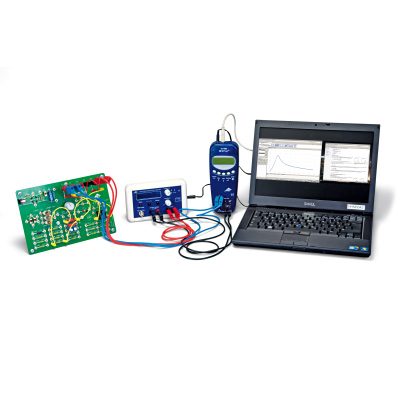

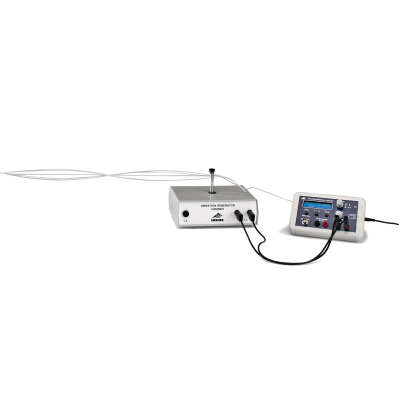

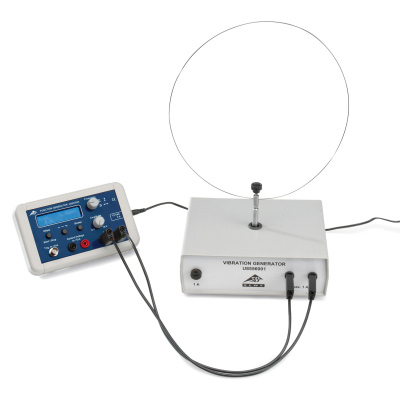

FG100 fonksiyon jeneratörü, dahili ve harici sweep fonksiyonlarına sahiptir ve öğrenciler için deneylerde ve üniversite laboratuvar derslerinde kullanılmak üzere bir güç yükselteci içerir. Örneğin, jeneratör kullanılarak salınımlar, alternatif akım ve indüksiyon ile ilgili çok çeşitli deneyler gerçekleştirilebilir.

Ürün Bilgisi:_..

Cihaz, ayarlanabilir genlik ve frekansa sahip sinüzoidal, üçgen ve kare gerilimler üretir. Yerleşik güç amplifikatörü 1 A’ya kadar akım sağlar.
Jeneratör, frekans tarama fonksiyonu kapsamında 3 çalışma modu sunar: harici, dahili sürekli ve dahili tekli. Dahili tarama modlarında, her tarama için bir tetikleme darbesi üretilir ve eş zamanlı olarak frekansla orantılı bir gerilim sağlanır. Frekans tarama modundaki son ayar fonksiyon jeneratöründe kaydedilir.
Fonksiyon jeneratörü; frekans, dalga şekli, ofset ve diğer parametreler için arka aydınlatmalı dijital ekrana sahiptir. Çıkış, kısa devre korumalıdır ve indüklenen gerilimlere ve kıvılcım deşarjlarına karşı da korumalıdır.

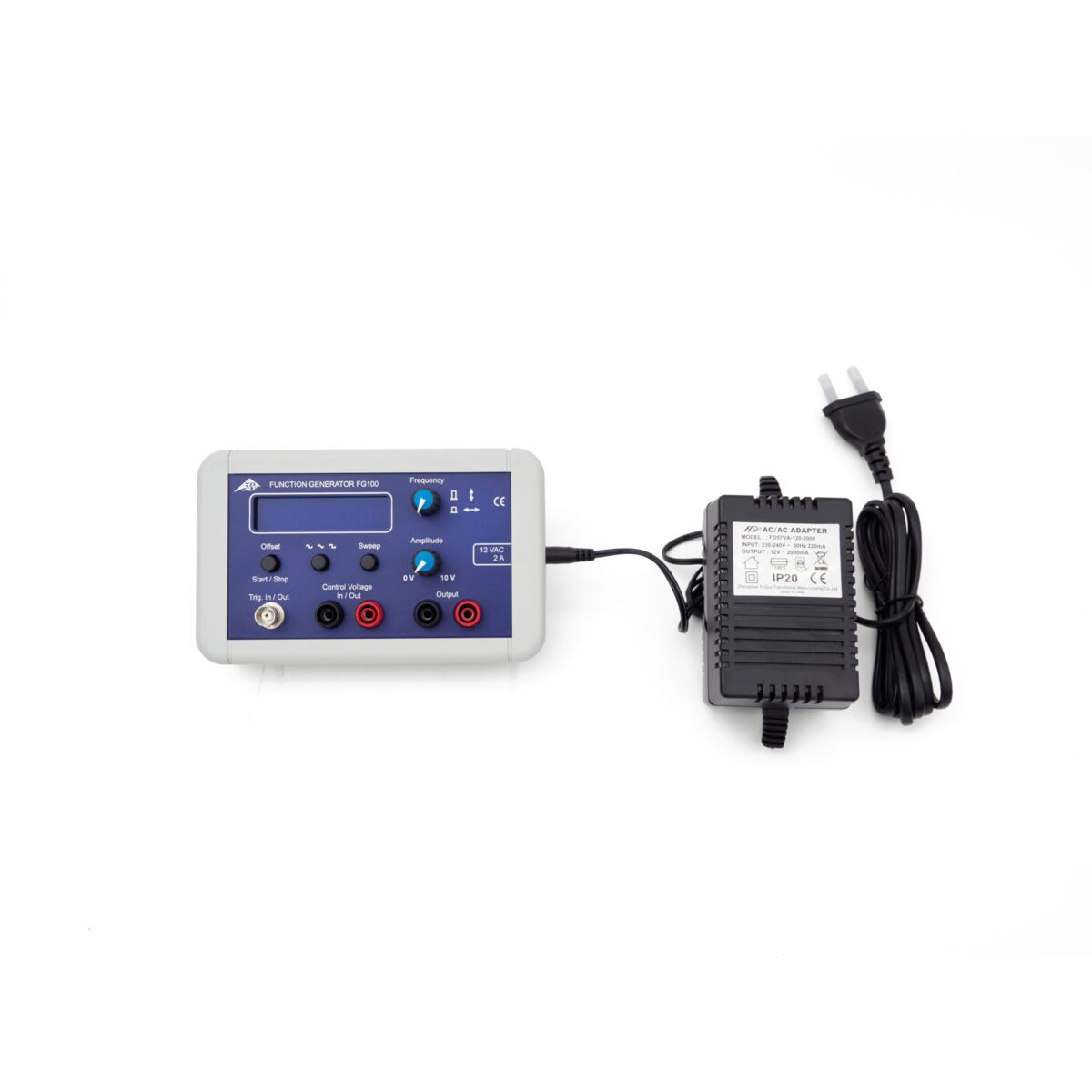

Cihaz, açılır destek ayaklarıyla donatılmıştır. Güç, 12 V AC takılabilir güç kaynağı ile sağlanır.

Ürün güvenliği bilgileri:_..

•		FG100 fonksiyon jeneratörü DIN EN 61010 standardına uygundur: Ölçme, kontrol ve laboratuvarda kullanılan elektrikli donanım için güvenlik kuralları – Bölüm 1.
•		EN 61558-2-6 standardına uygun güvenlik izolasyon trafosu.
•		Besleme şebekesi ile çıkış devreleri arasında güvenli ayırma.

Teknik Özellikler:_..

Sinyaller:	Frekans aralığı:	1 mHz ila 100 kHz
	Harmonik bozulma faktörü (THD):	< 1%_.
	Sinyal biçimleri:	sinüs, kare, üçgen
	Ofset:	0 ila ±5 V, 0,1 V adımlarla ayarlanabilir
Çıkış:	Çıkış genliği:	0 ila 10 V, kademesiz ayarlanabilir
	Çıkış gücü:	10 W, sürekli
	Çıkış akımı:	1 A, maks. 2,0 A
Tarama:	Tarama modları:	harici, dahili sürekli, dahili tekli
	Frekans aralığı:	1 Hz ila 100 kHz
	Bitiş/başlangıç frekans oranı:	1000 : 1 maks., örn. 2 Hz ila maks. 2 kHz
	Tarama süresi aralığı:	0,04 s ila 1000 s
	Harici tarama:	tetikleme darbesiyle veya 0 ila 5 V kontrol gerilimi uygulanarak başlatılır; modülasyon frekansı: maks. 200 Hz
	Dahili sürekli tarama / Dahili tekli tarama:	başlat/durdur düğmesi ile başlatılır ve durdurulur; her döngü için bir tetikleme darbesi ve orantılı bir gerilim çıkışı sağlar.
Genel veriler:	Güç kaynağı:	takılabilir güç kaynağı, 12 V AC, 2 A
	Boyutlar:	170 mm x 105 mm x 40 mm
	Kütle:	0,5 kg
