Unité de base RPE

Unité de base RPE

Description
Utilisé dans les expériences suivantes

Applications et expériences :_..

L’unité de base RPE peut être utilisée pour étudier les thèmes suivants et réaliser les expériences suivantes :_..
•	Absorption par résonance d’un circuit résonant haute fréquence
•	Dépendance de la fréquence de résonance par rapport au champ magnétique
•	Spin de l’électron et moment magnétique de l’électron
•	Détermination du facteur g de l’électron; facteur de Landé de l’électron libre

Information sur le produit:_..

L’unité de base RPE est destinée à être utilisée avec l’unité de commande RPE-RMN (réf. 1022700 et 1022702) pour l’étude de la résonance de spin électronique dans le 2,2-diphényl-1-picrylhydrazyle (DPPH).
L’observation des résonances est réalisée par des transitions induites par radiofréquence lors de la variation du champ magnétique externe. Les courbes d’absorption de résonance peuvent être affichées à l’aide d’un simple oscilloscope bicanal (oscilloscope non inclus dans le contenu de la livraison).

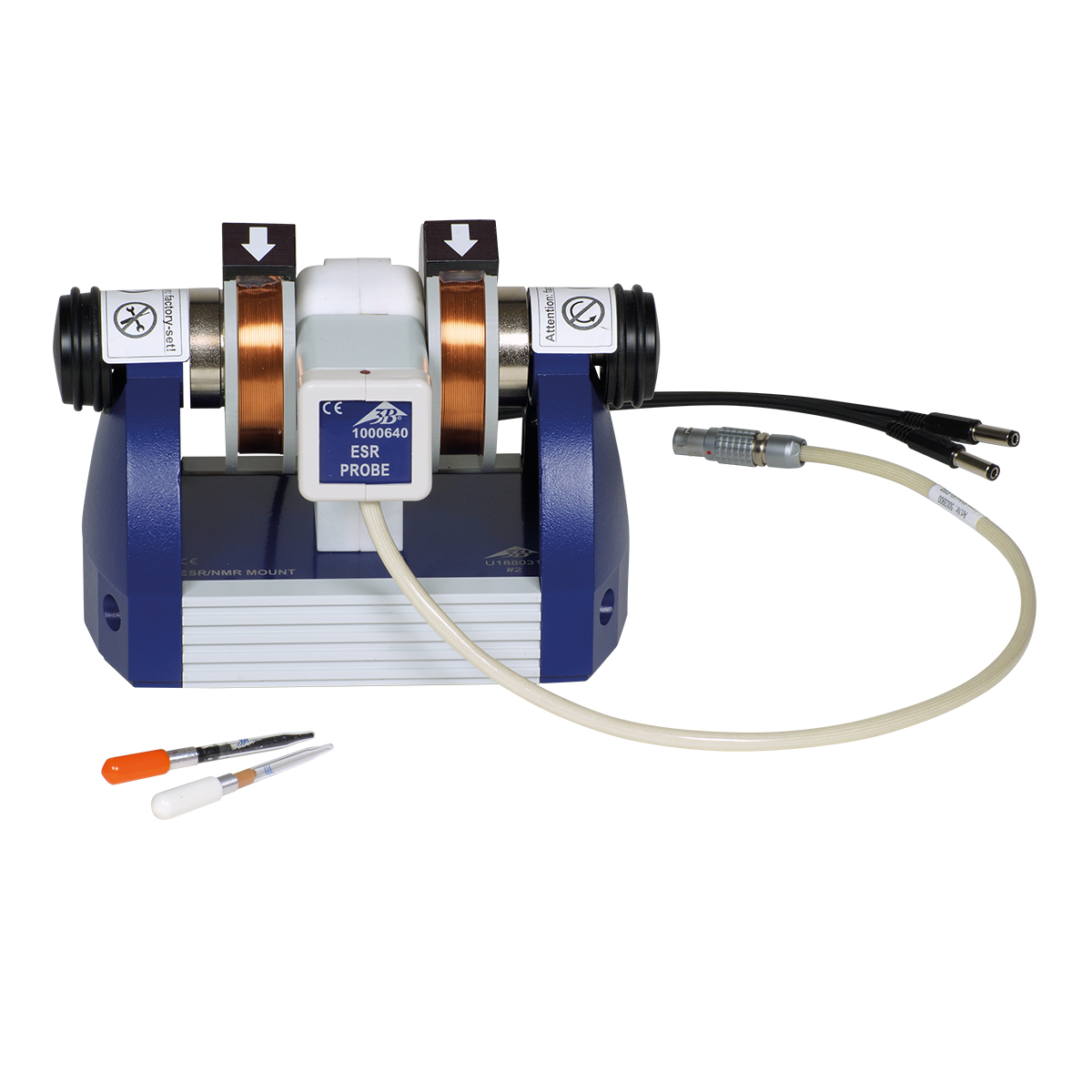

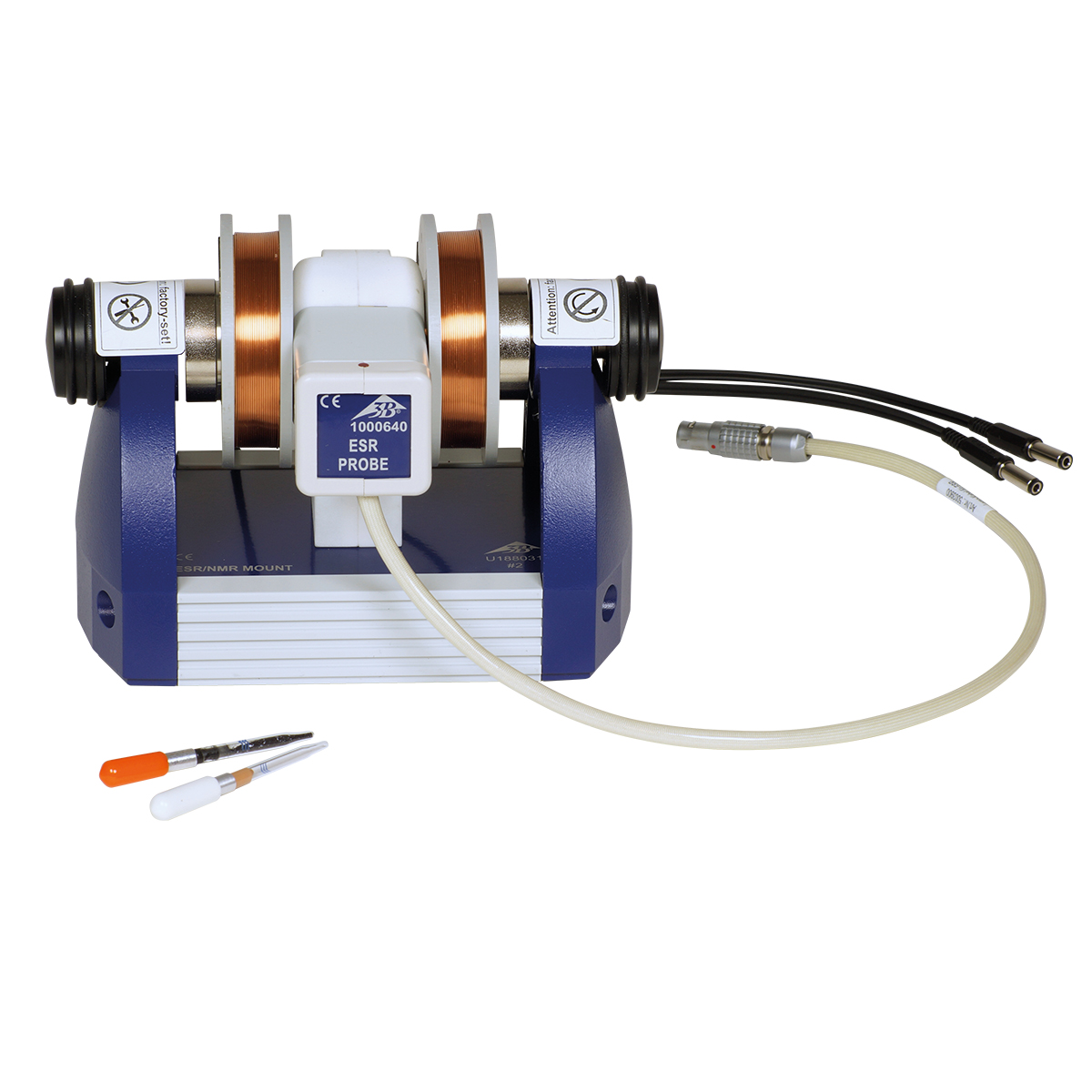

L’ensemble se compose de l’unité de base calibrée en usine avec la paire de bobines, de la sonde RPE avec une bobine RF, d’un échantillon de DPPH et d’un échantillon de référence vide.
Un rapport d’essai est fourni avec chaque unité de base RPE.

Spécifications techniques:_..

Bobines de champ:	Spires:	500 chacune
	Densité de flux magnétique:	0 − 3,37 mT
	Dimensions:	env. 20 mm x 74 mm Ø chacune
	Masse:	env. 0,2 kg chacune

Tête de mesure:	Connexion:	embase LEMO tétrapolaire

Général:	Plage de fréquences:	env. 38 − 75 MHz
	Diamètre de l’échantillon:	4,5 mm
	Dimensions:	env. 175 mm x 125mm x 125 mm
	Masse:	env. 2,25 kg

Contenu de la livraison:_..

1	unité de base RPE avec bobines de champ montées
1	sonde RPE
1	échantillon DPPH
1	échantillon de référence
1	rapport d’essai

Matériel requis non fourni :_..

1	unité de commande RPE-RMN (230 V, 50/60 Hz) (réf.: 1022700)
ou
1	unité de commande RPE-RMN (115 V, 50/60 Hz) (réf.: 1022702)

1	oscilloscope numérique 2 x 30 MHz (réf.: 1020910)
ou
1	oscilloscope pour PC 2 x 25 MHz (réf.: 1020857)

2	câble HF, 1 m (réf.: 1002746)
