Tube de Thomson,
Tube de déviation électronique,
Type S

Tube de Thomson, Tube de déviation électronique, Type S, 1000617 [U18555], Tubes Électroniques – Type S
Tube de Thomson, Tube de déviation électronique, Type S, 1000617 [U18555], Tubes Électroniques – Type S
Tube de Thomson, Tube de déviation électronique, Type S, 1000617 [U18555], Tubes Électroniques – Type S
Tube de Thomson, Tube de déviation électronique, Type S, 1000617 [U18555], Tubes Électroniques – Type S
Tube de Thomson, Tube de déviation électronique, Type S, 1000617 [U18555], Tubes Électroniques – Type S
1 077,00 €
In Stock
Disponible de stock
Included In Bundle
Vue d'ensemble de toutes les expériences dans lesquelles le produit est utilize
Applications et expériences : ..
Les thèmes suivants peuvent être abordés avec ce tube à vide poussé :..

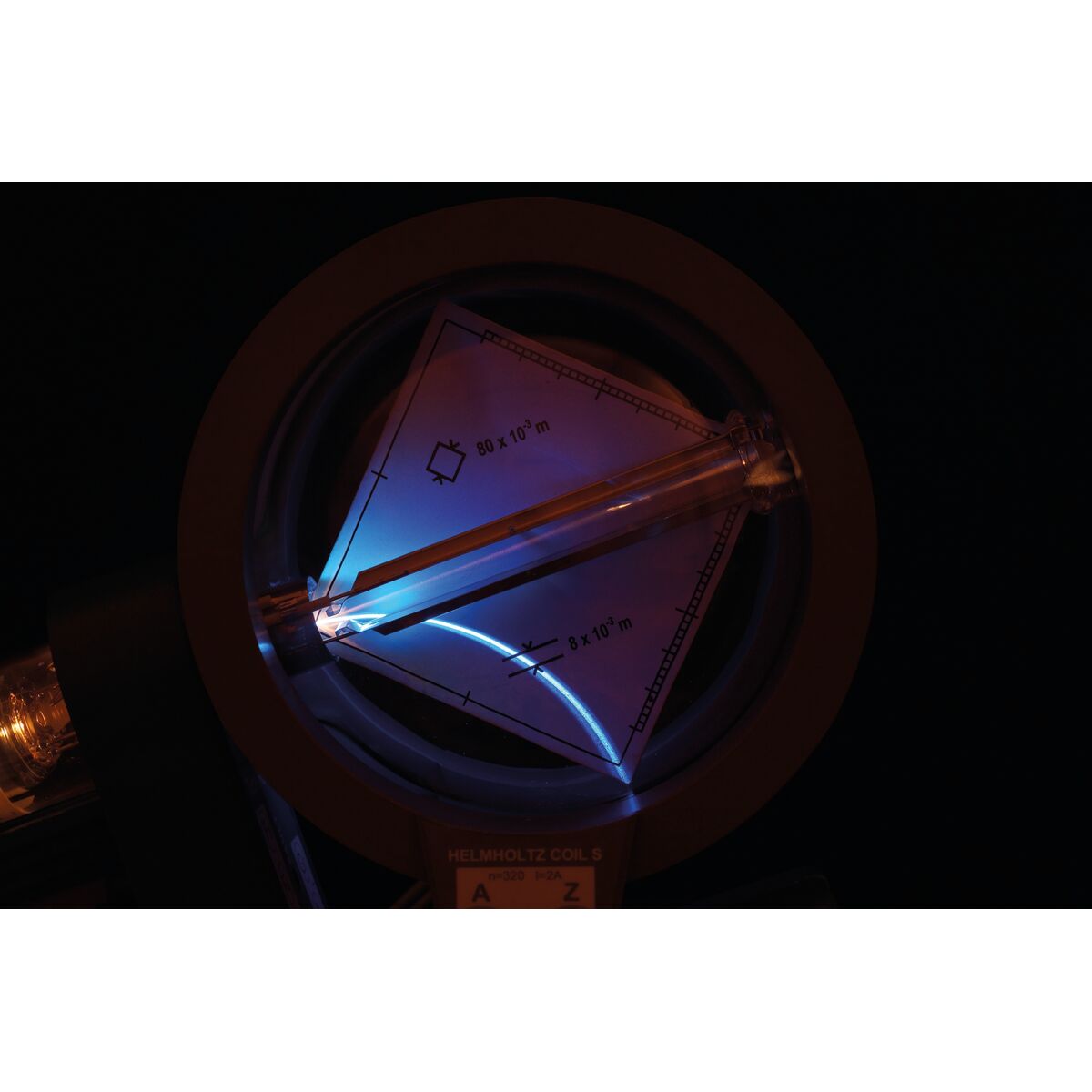

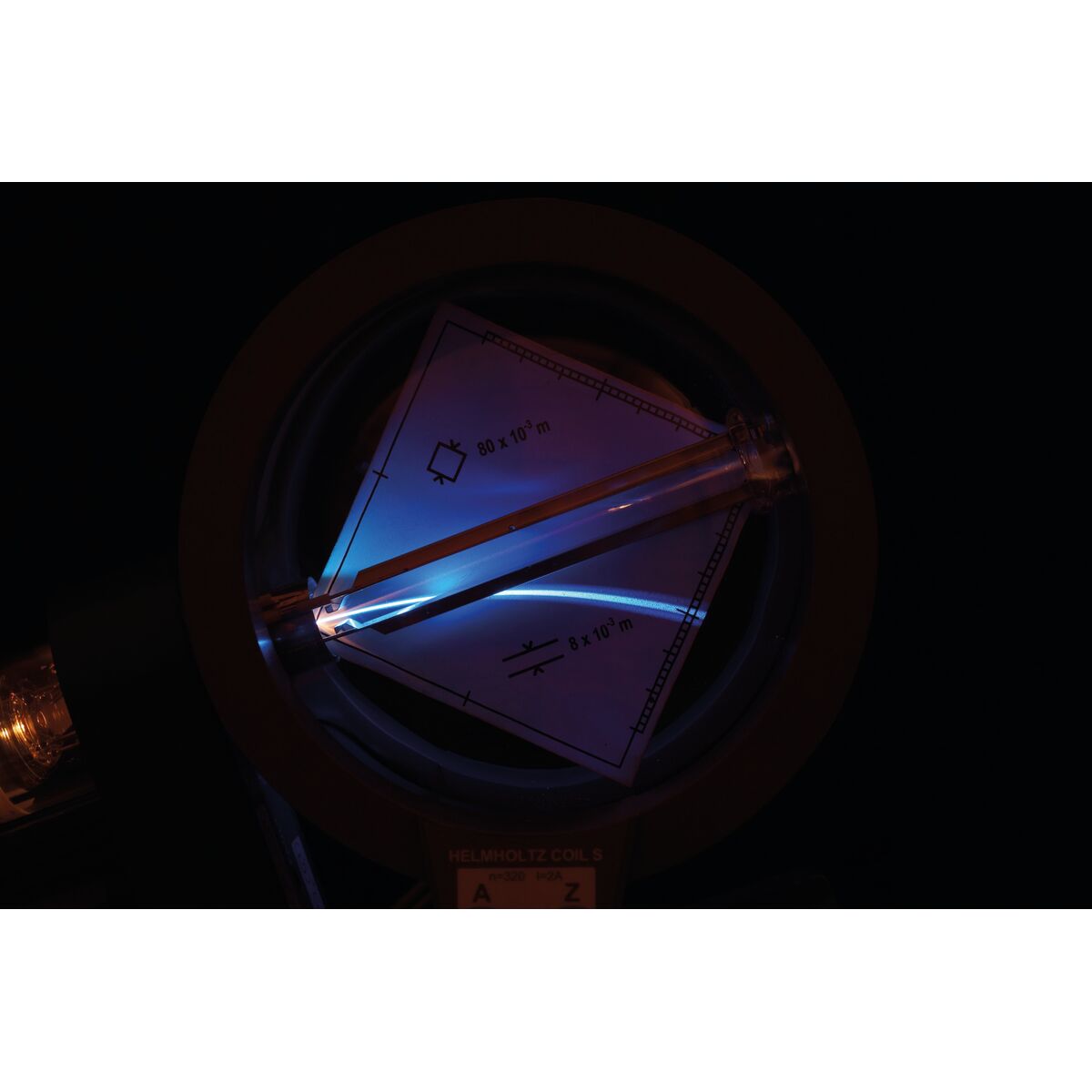

• Étude de la déviation d’un faisceau d’électrons dans un champ magnétique
• Étude de la déviation d’un faisceau d’électrons dans un champ électrique

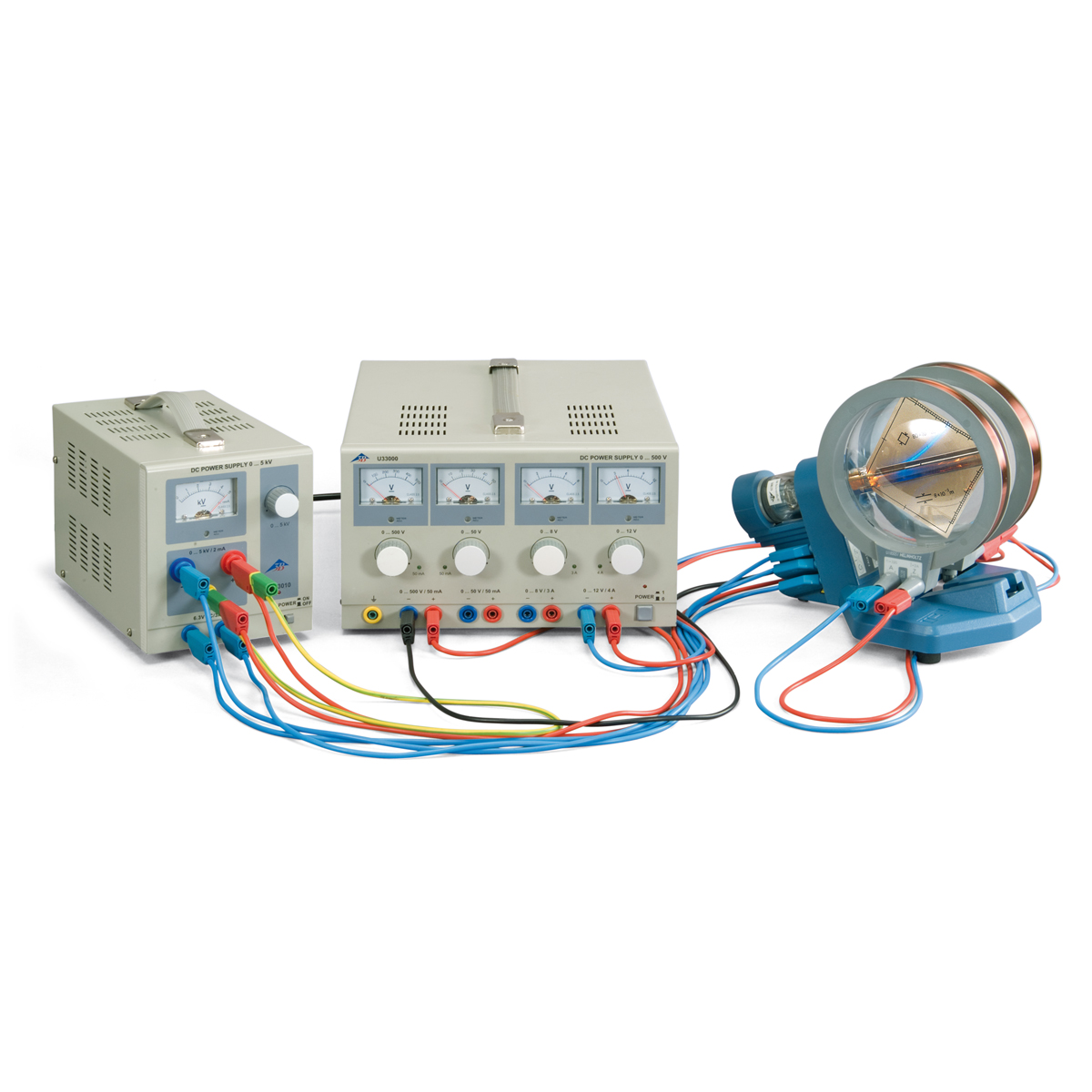

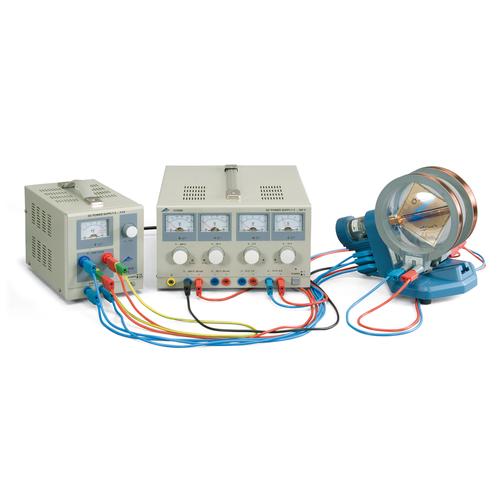

• Construction d’un sélecteur de vitesse à partir d’un champ électrique et d’un champ magnétique alignés orthogonalement
• Estimation de la charge spécifique e/m de l’électron.

Information sur le produit : ..

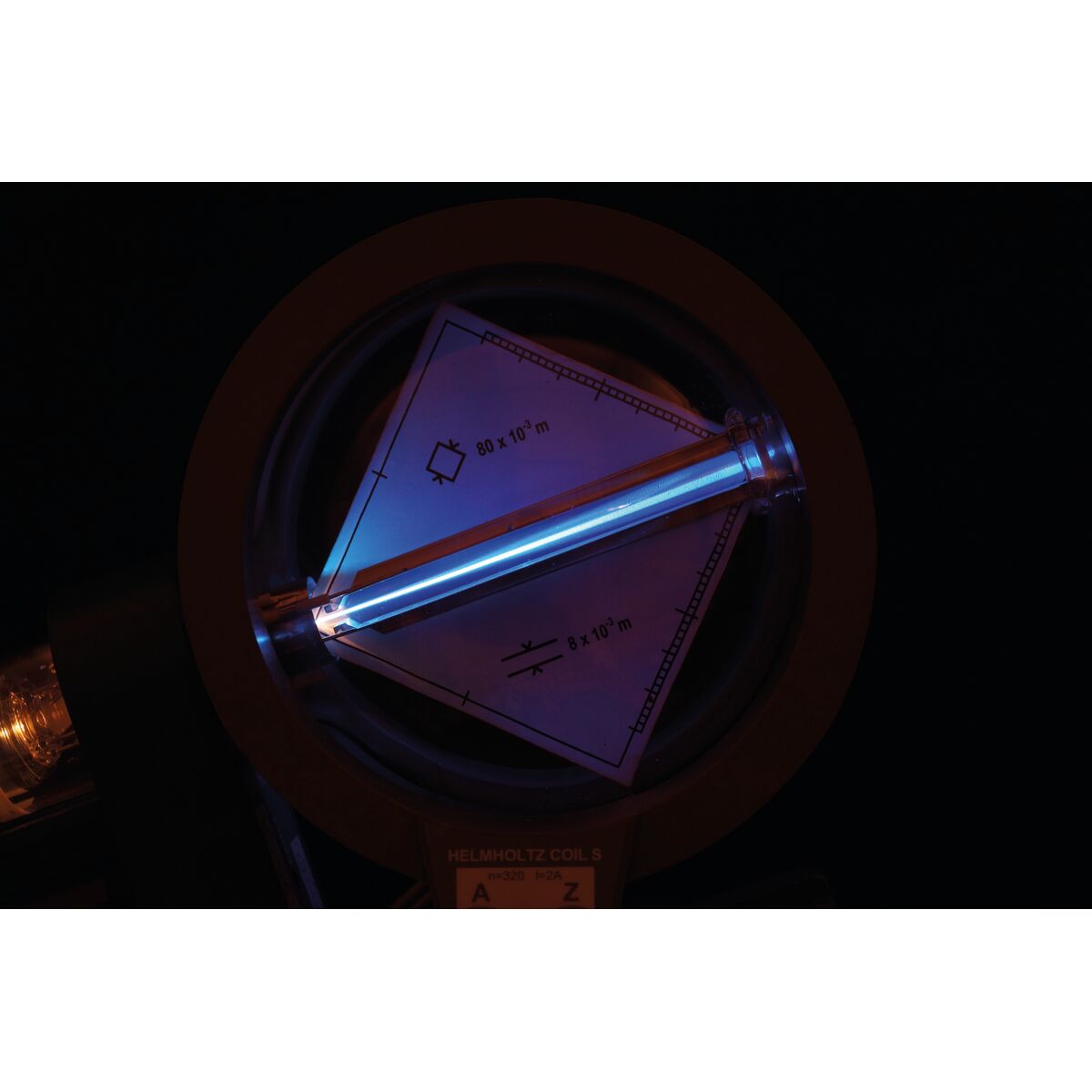

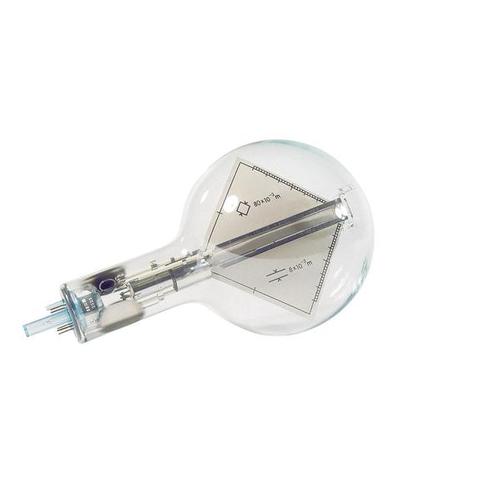

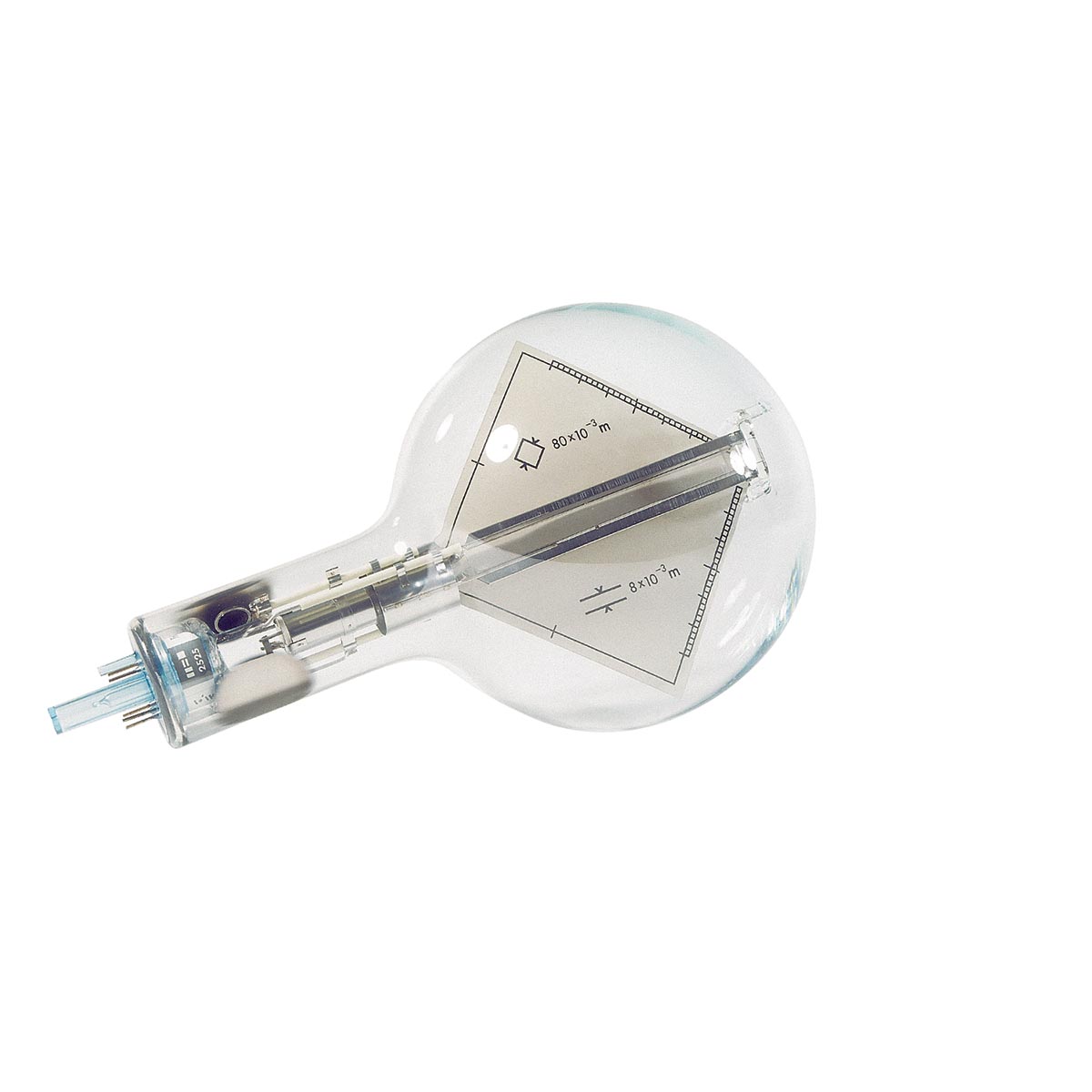

Le tube de Thomson est équipé d’un canon à électrons logé dans un bulbe en verre évacué, avec un système d'électrodes focalisant, un filament en tungstène à chauffage direct et une anode cylindrique. Le faisceau d’électrons peut être dévié électrostatiquement par une paire intégrée de plaques de déviation formant un condensateur à armatures parallèles, ou magnétiquement à l’aide de bobines de Helmholtz, type S (réf. : 1000611). Un écran en mica plat avec une grille de 1 cm est monté entre les plaques de déviation et tourné de 10° par rapport à l’axe du faisceau, ce qui permet d’observer clairement la trajectoire du faisceau d’électrons.

Spécifications techniques : ..
Tension de chauffage UF : max. 6,3 V CA/CC
Tension d'anode UA : 2000 V – 5000 V CC
Courant d'anode IA : env. 0,1 mA à UA = 4000 V
Tension des plaques de déviation : max. 350 V
Distance entre plaques : env. 8 mm
Écran fluorescent : env. 80 mm x 80 mm
Bulbe en verre : env. 130 mm Ø
Longueur totale : env. 260 mm

Réf. Article: 1000617 [U18555]
Masse 0.71 kg
Dimensions 35.1 x 28.2 x 22.1 cm
Brand 3B Scientific Teltron

Documentation

PDF Manuel d'utilisation_1000617
PDF Product Manual_all languages_1000617
