Expérience :
Tube de Thomson

Expérience :

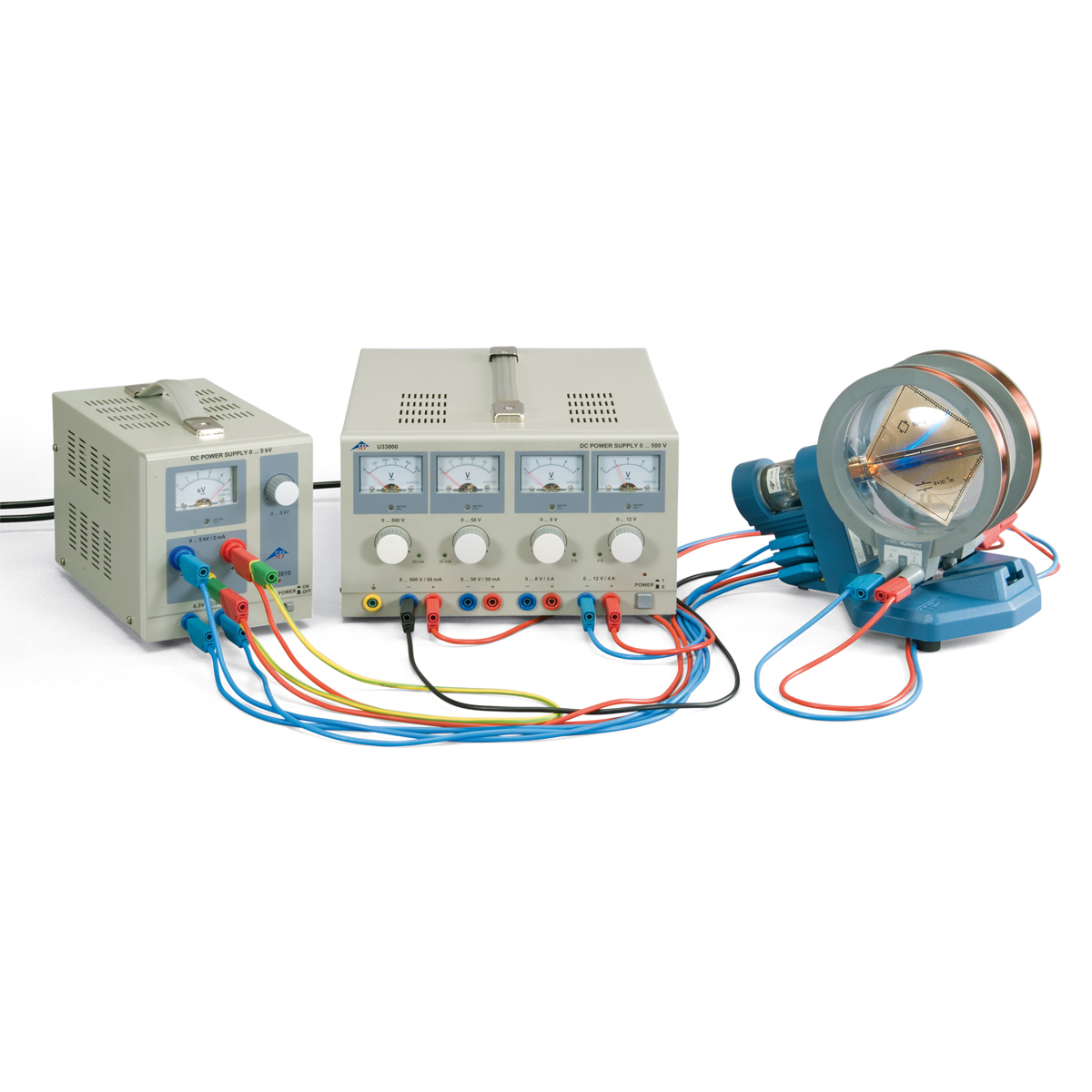

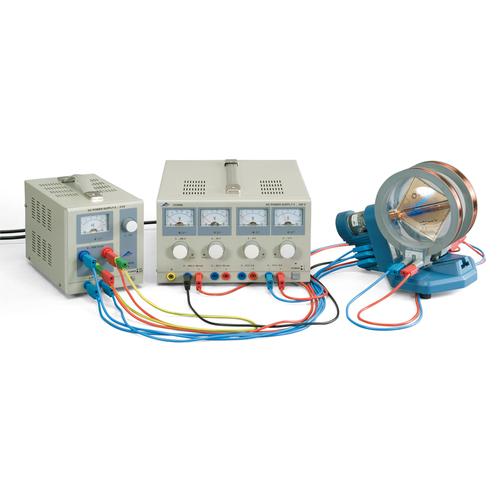

Tube de Thomson, 8000666 [UE3070500-230], Expériences avec tubes á électrones (Small)

Expérience :
Tube de Thomson

Demande de prix

Poser une question

Description
Composants

Axe thématique :_..

•  Etude de la déviation d’un faisceau électronique dans un champ magnétique.
• Etude de la déviation d’un faisceau électronique dans un champ électrique.
•  Montage d’un filtre de vitesse d’un champ électrique et d’un champ magnétique croisés.
•  Evaluation de la charge spécifique de l’électron.

Description de l'expérience :_..

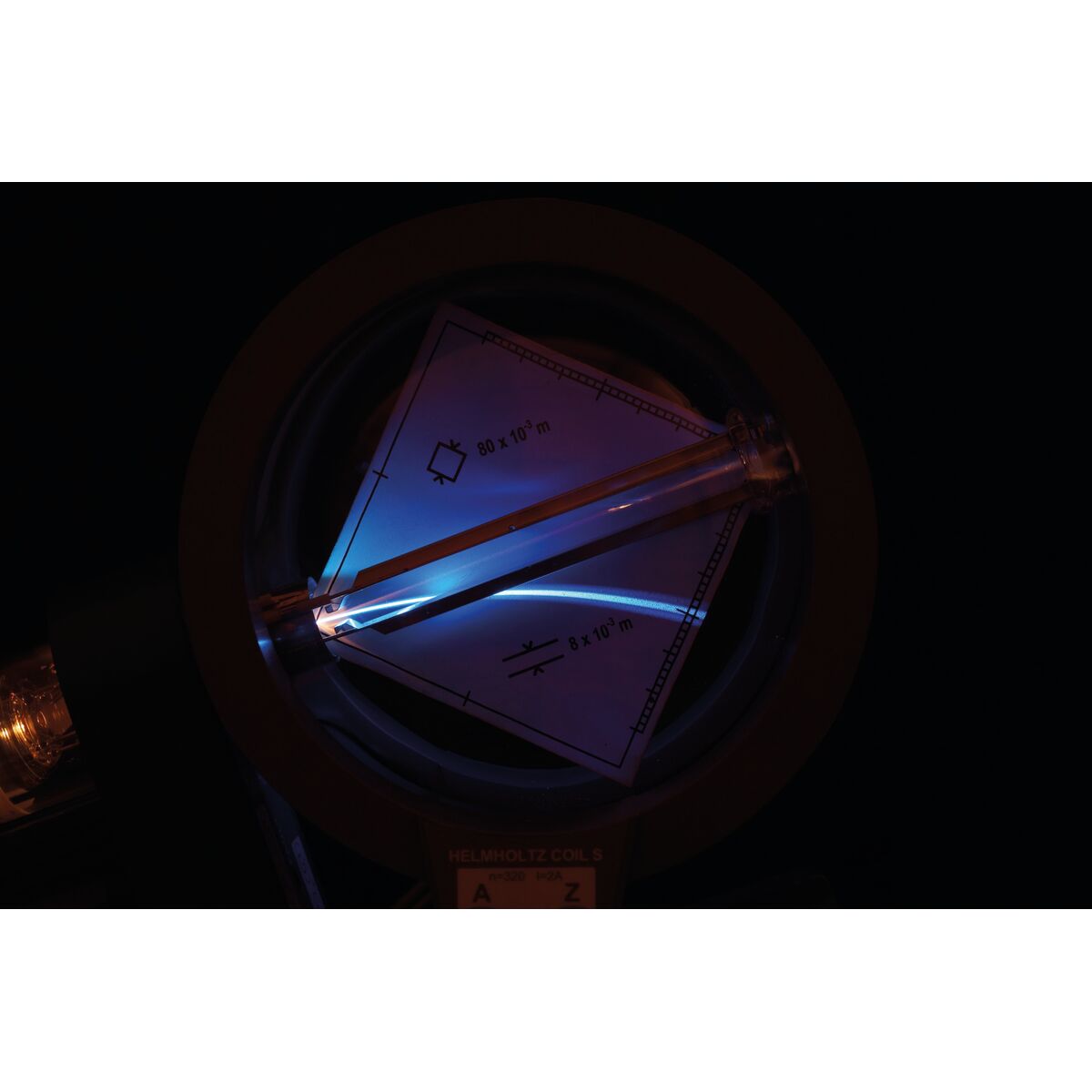

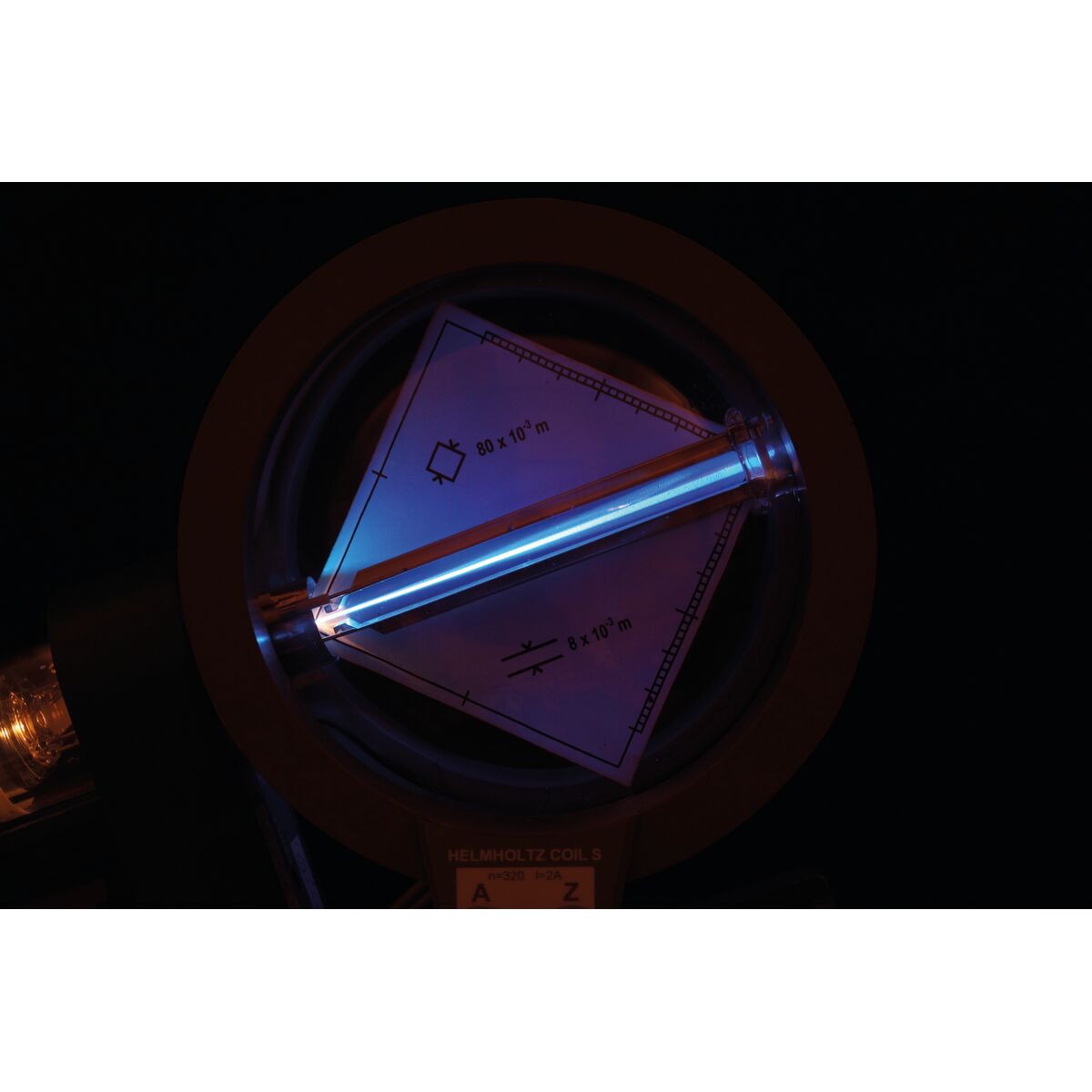

Dans le tube de Thomson, les électrons traversent horizontalement un diaphragme à fente placé en aval de l’anode et rencontrent un écran luminescent qui, placé de biais dans la marche du rayon, rend le faisceau visible. Derrière le diaphragme se trouve un condensateur à plaques, dans le champ électrique vertical duquel les électrons sont déviés verticalement. Par ailleurs, les bobines de Helmholtz permettent de créer un champ magnétique horizontal perpendiculaire au sens du faisceau, dans lequel les électrons sont également déviés verticalement.

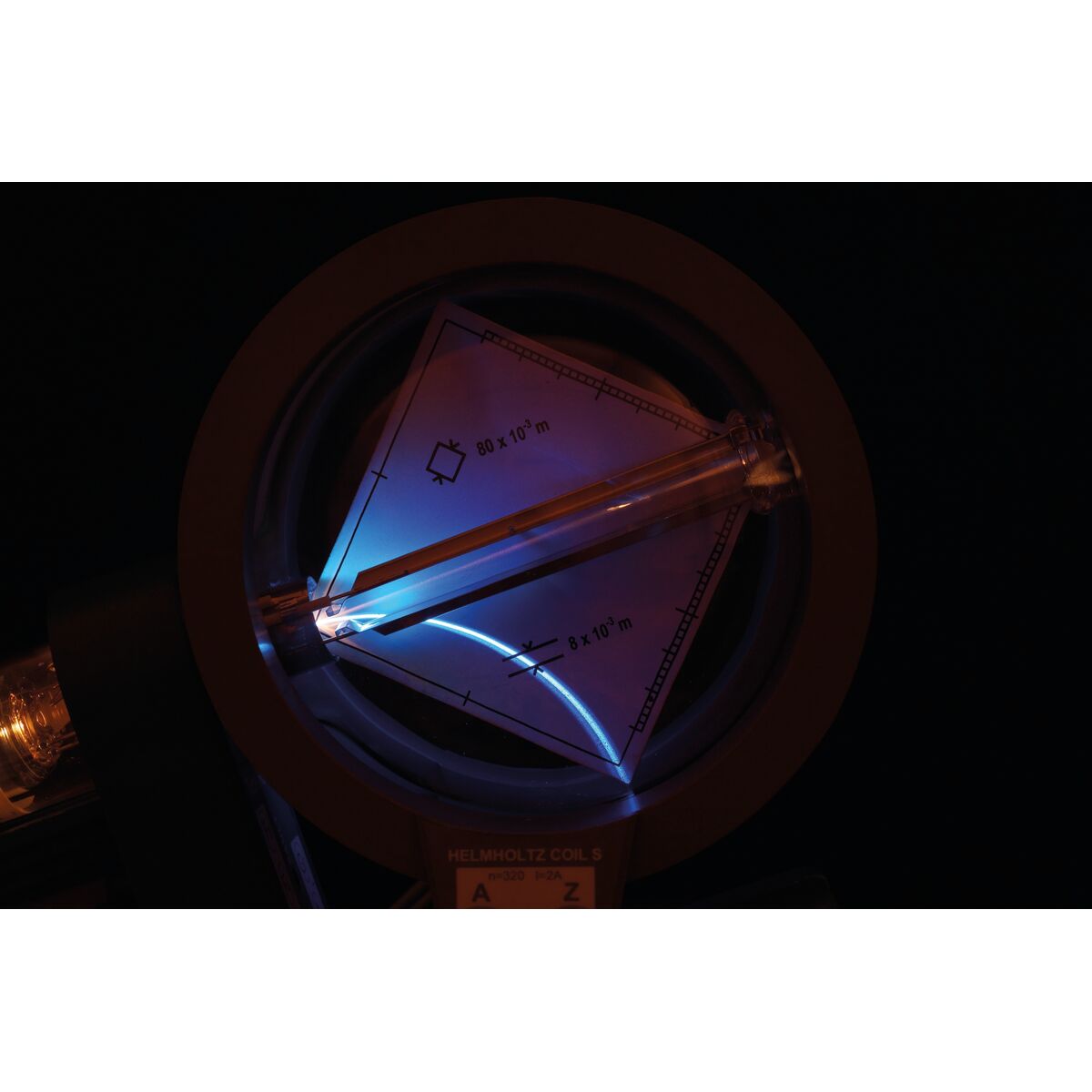

Si le sens du mouvement est perpendiculaire au champ magnétique homogène, les électrons sont forcés sur une trajectoire circulaire dont la force centripète est imposée par la force de Lorentz.
La vitesse des électrons dépend de la tension anodique d’accélération U_A. Le rayon de la trajectoire circulaire permet de déterminer la charge spécifique de l’électron, dans la mesure où le champ magnétique homogène B et la tension anodique U_A sont connus.

Réf. Article: 8000666 [UE3070500-230]

Brand

3B Scientific
