Support pour tube électronique, type S

Description
Utilisé dans les expériences suivantes

Application :_..

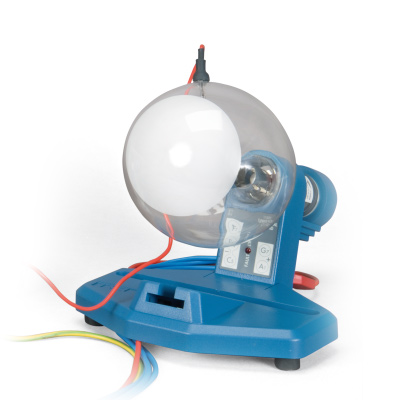

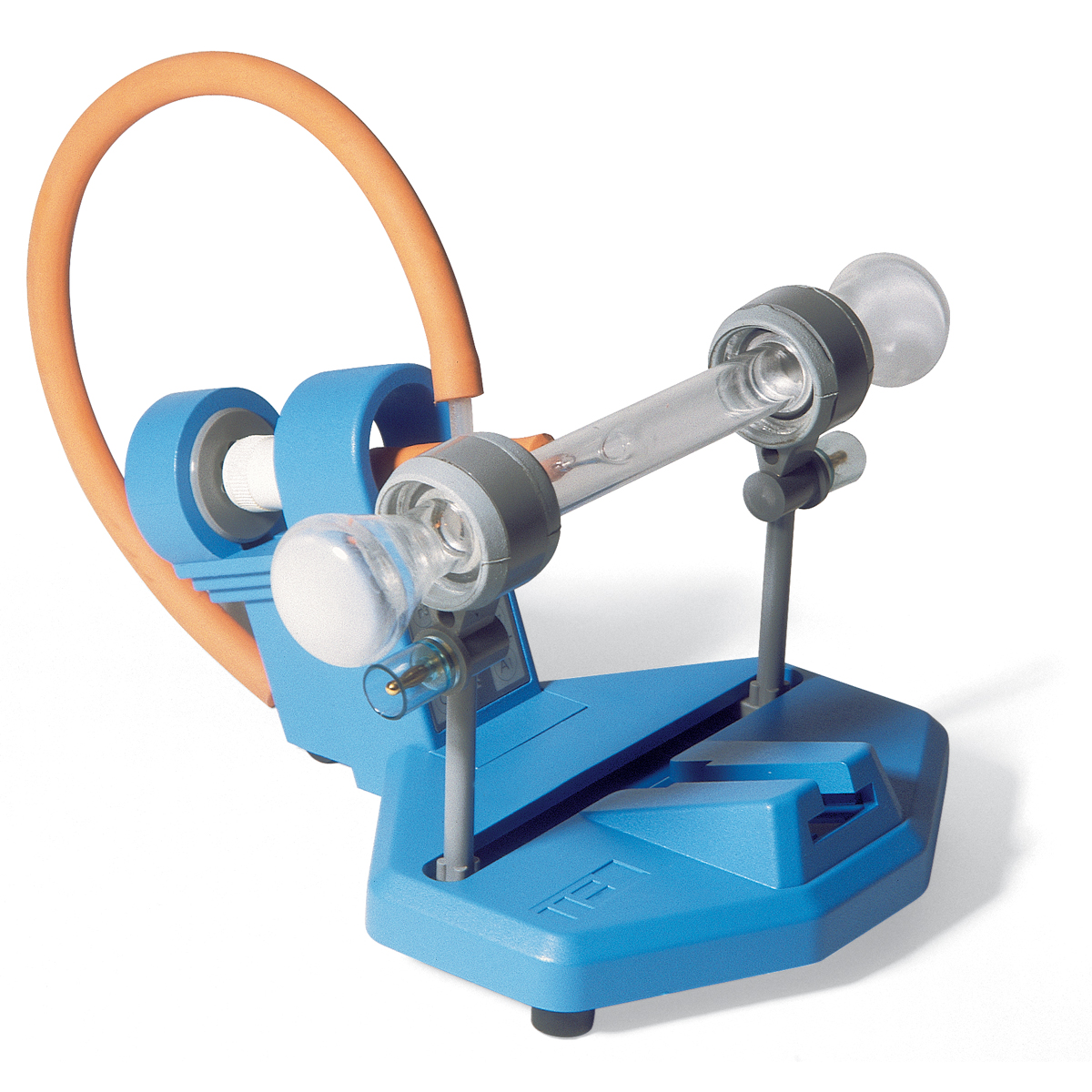

Le porte-tube peut recevoir toute la gamme de tubes S destinés aux expériences et leurs éléments accessoires, tels les bobines Helmholtz S (1000611) et la bobine supplémentaire (1000645) ainsi que le tube de décharge S (1000624).

Information sur le produit :_..

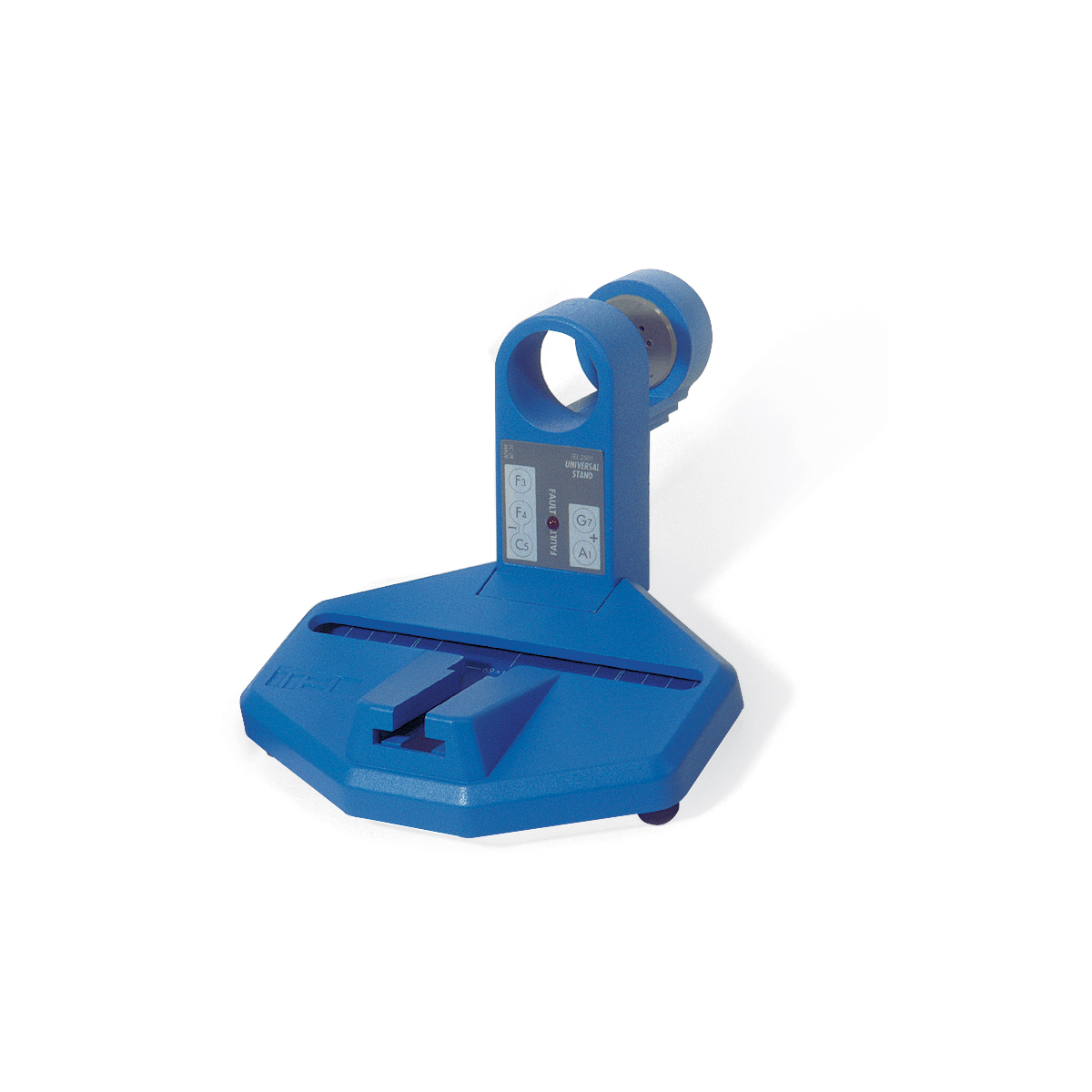

Le porte-tube est constitué d'une plaque de base avec un appui incliné et un champ de connexion intégré. La monture pour le socle du tube comprend 8 douilles enfichables ainsi qu'un trou central. Cinq douilles enfichables sont reliées électriquement au champ de connexion qui est doté de douilles de sécurité de 4 mm. Intégré au porte-tube, un circuit de protection empêche tout endommagement du fil sensible dû à une surtension du chauffage de la cathode. Le relais se désactive en présence de tensions de chauffage environ 10,5 V CC et environ 8,5 V CA et se réactive une fois la tension à nouveau réduite. Une LED rouge signale les surtensions.
La plaque de base comprend une fente permettant de loger les bobines Helmholtz en géométrie transversale jusqu'à un écart maximum de 150 mm ou en disposition selon Helmholtz (repère). Les bobines Helmholtz peuvent être insérées en géométrie axiale dans la partie frontale graduée du porte-tube. Elle sert également d'appui à la bobine supplémentaire.
Le porte-tube est monté sur des pieds en caoutchouc antidérapants. Champ de connexion Pointe de tube Fonction R

Spécifications techniques :_..

Connexions :	douilles de sécurité de 4 mm
Dimensions :	env. 130 mm x 190 mm x 250 mm
Masse :	env. 570 g
