Oscilloscope didactique

Description
Utilisé dans les expériences suivantes

Cet oscilloscope didactique démontre la déviation d’un faisceau d’électrons par des champs électrique et magnétique, illustrant les principes de fonctionnement utilisés dans les premiers téléviseurs et les oscilloscopes de laboratoire classiques. Il offre un moyen détaillé d’étudier et de présenter la configuration, les caractéristiques et la fonction de l’une des premières versions d’un tube cathodique (CRT), également connu sous le nom de tube de Braun.

Applications et expériences :_..

Les sujets suivants peuvent être étudiés à l’aide de ce tube électronique rempli de gaz néon et partiellement évacué :_..
•	Propagation rectiligne des électrons dans une région sans champ
•	Déviation des faisceaux d’électrons dans un champ électrique
•	Déviation des faisceaux d’électrons dans un champ magnétique
•	Lentille magnétique
•	Déphasage, superposition de champs magnétiques, figures de Lissajous
•	Détermination de la charge spécifique de l’électron
•	Détermination de la vitesse des électrons

Information sur le produit:_..

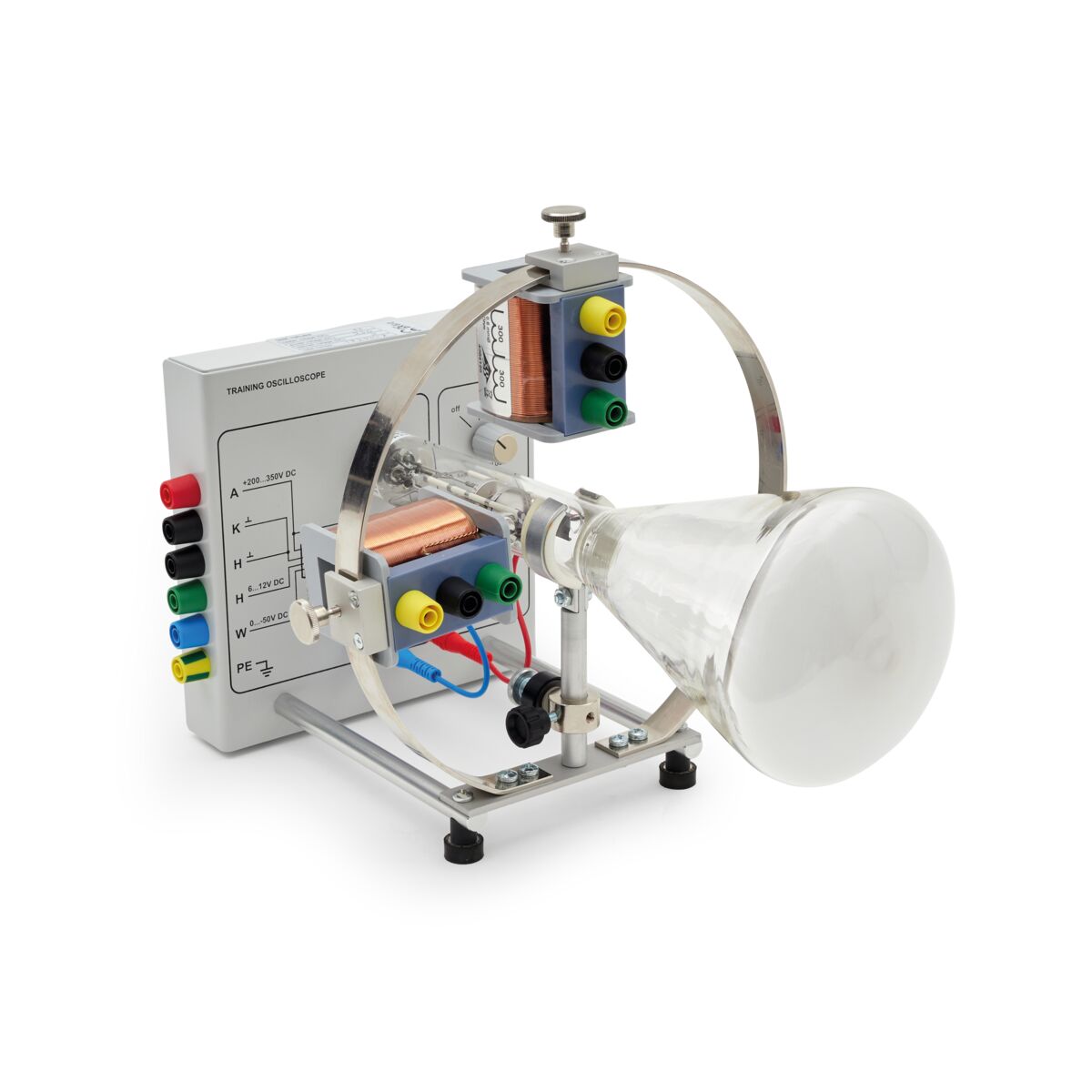

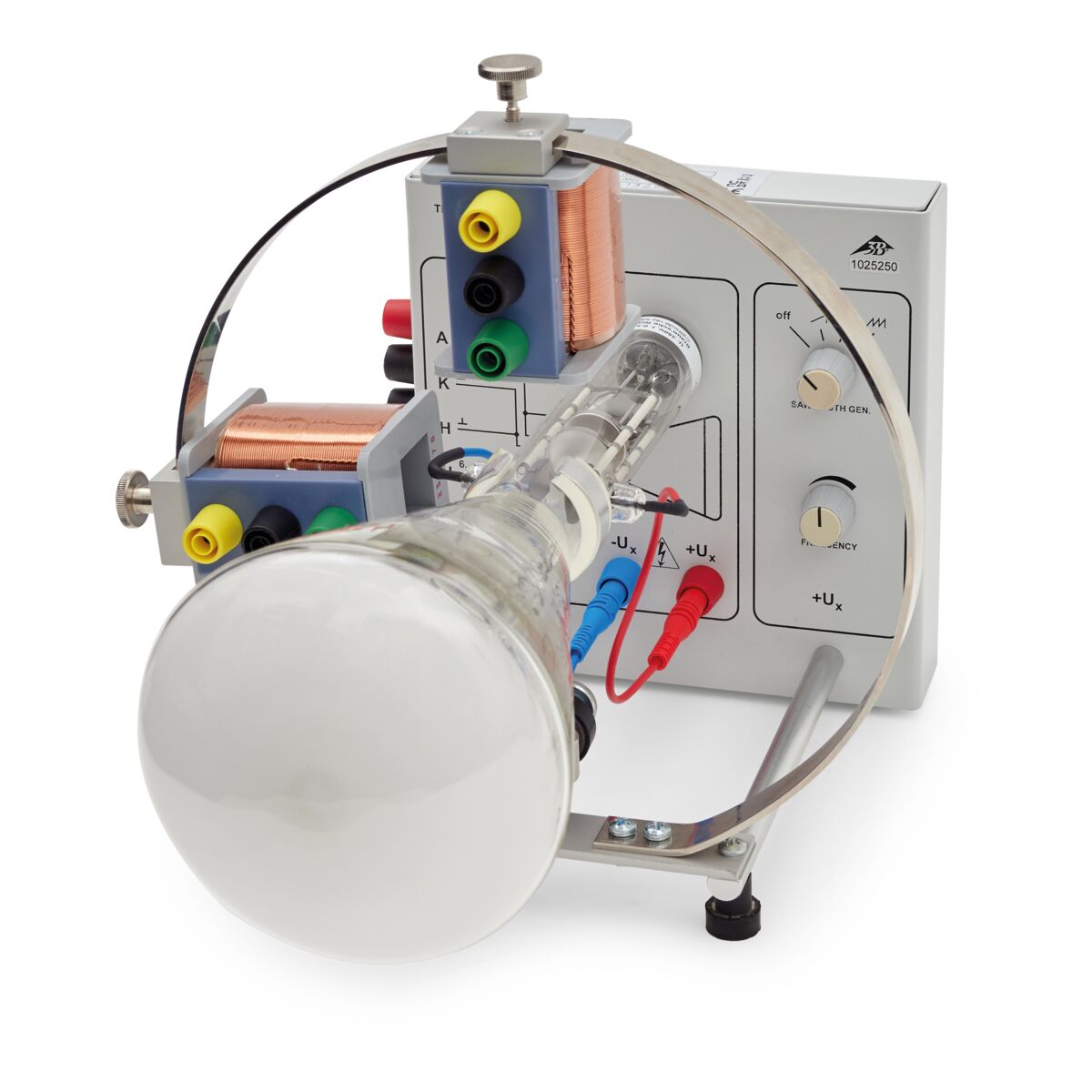

Ce tube de Braun adapté à des fins didactiques est monté sur l’électronique de commande via un socle de connexion. L’électronique de commande régule l’alimentation en tension. Son boîtier est équipé d’un anneau métallique auquel sont fixées les bobines de déviation. Le schéma de raccordement est imprimé sur le boîtier de l’électronique de commande.

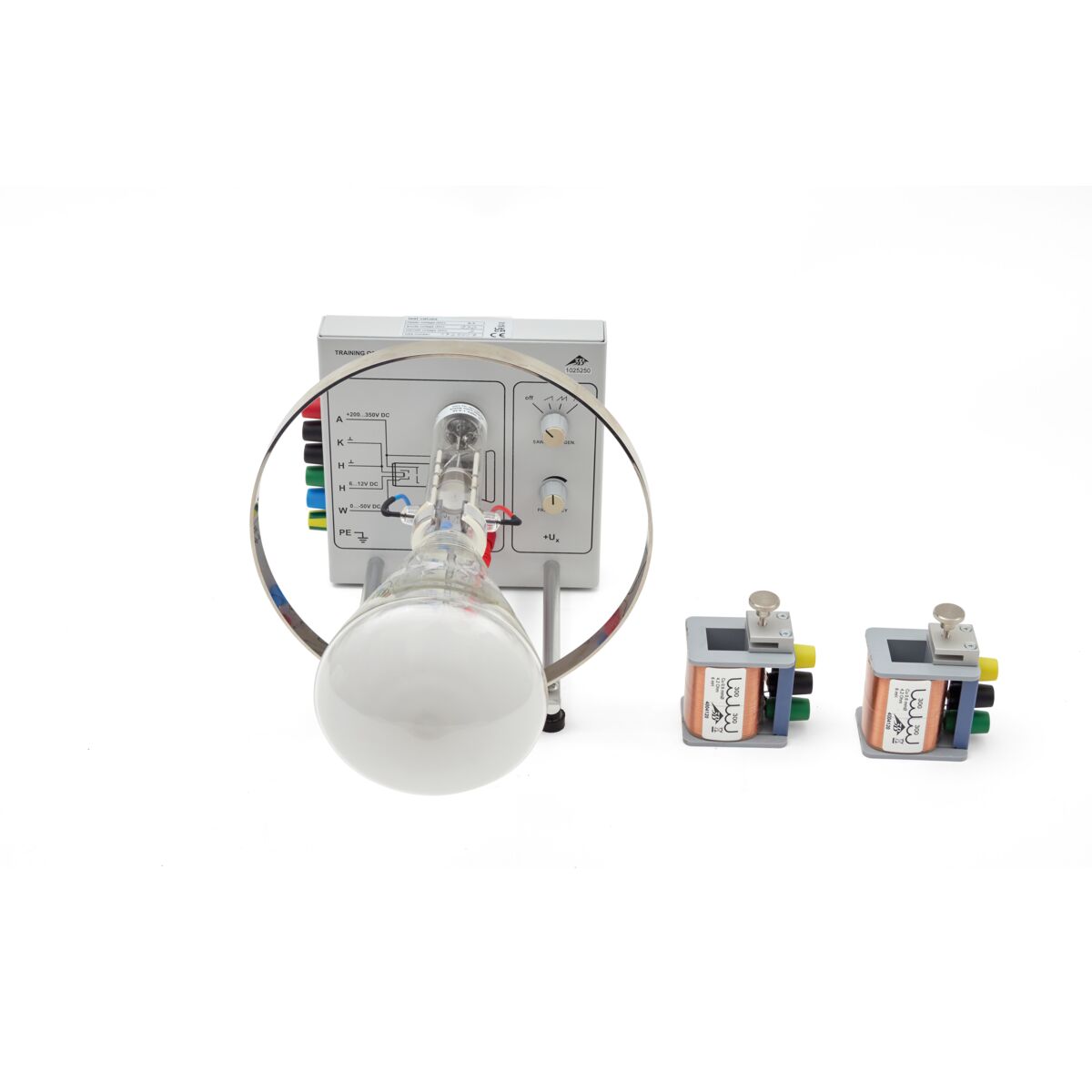

Le faisceau d’électrons dans ce tube électronique peut être dévié par un champ électrique généré par des plaques de déviation. Les plaques de déviation sont alignées parallèlement au faisceau d’électrons et intégrées dans le tube. Le faisceau d’électrons peut également être dévié par un champ magnétique généré par deux bobines externes montées sur l’anneau métallique.
Un cylindre de Wehnelt à l’intérieur du tube focalise le faisceau d’électrons. Un remplissage en gaz de gaz néon et un écran fluorescent permettent d’observer le faisceau d’électrons à l’intérieur du tube.
Un générateur en dent de scie réglable en continu, également connecté aux plaques de déviation, peut être utilisé pour analyser et visualiser des processus dépendant du temps.

Spécifications techniques :_..

Tube de Braun :_..
Tension d'anode :	200 V – 350 V DC
Courant d'anode :	max. 1 mA
Tension de chauffage :	6,3 V DC
Courant de chauffage :	0,3 A
Tension de Wehnelt :	0 V – -50 V DC
Dimensions de la plaque de déviation :	env. 12 mm x 20 mm
Écartement des plaques de déviation :	env. 14 mm
Sensibilité de déflexion électrique :	0,2 mm/V
Gaz résiduel :	néon
Pression du gaz :	10^-4 hPa
Diamètre de l’écran :	env. 100 mm
Longueur du tube :	env. 260 mm

Bobine de déviation :_..
Nombre de spires :	chaque bobine : 300 + 300 spires
Résistance en courant continu :	4,2 Ω
Inductance L :	6 mH

Tensions en dent de scie :_..
V_pp:	100 V
Fréquence de balayage :	3,5 Hz – 650 Hz, réglable en continu

Masse :	env. 1,6 kg

6,3

Réf. Article: 1025250
