Expérience :
Oscilloscope d'enseignement I

Demande de prix

Poser une question

Description
Composants

Applications et expériences :_..

Les thèmes suivants sont abordés :_..
•	Étude de la déviation d’un faisceau d’électrons dans un champ électrique
•	Étude de la déviation d’un faisceau d’électrons dans un champ magnétique
•	Démonstration de l’affichage des signaux sur un oscilloscope à l’aide du signal périodique d’un générateur de fonctions
•	Étalonnage du régulateur de fréquence du générateur en dent de scie

Description de l’expérience :_..

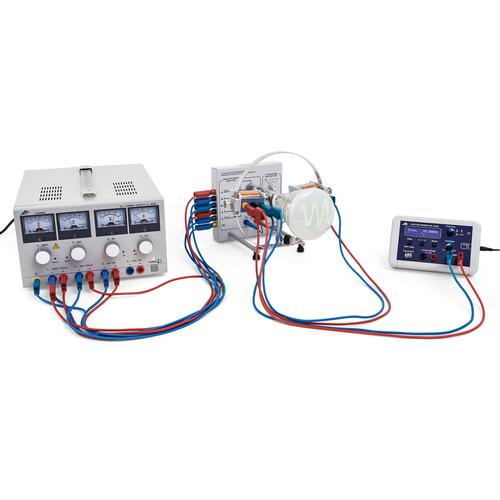

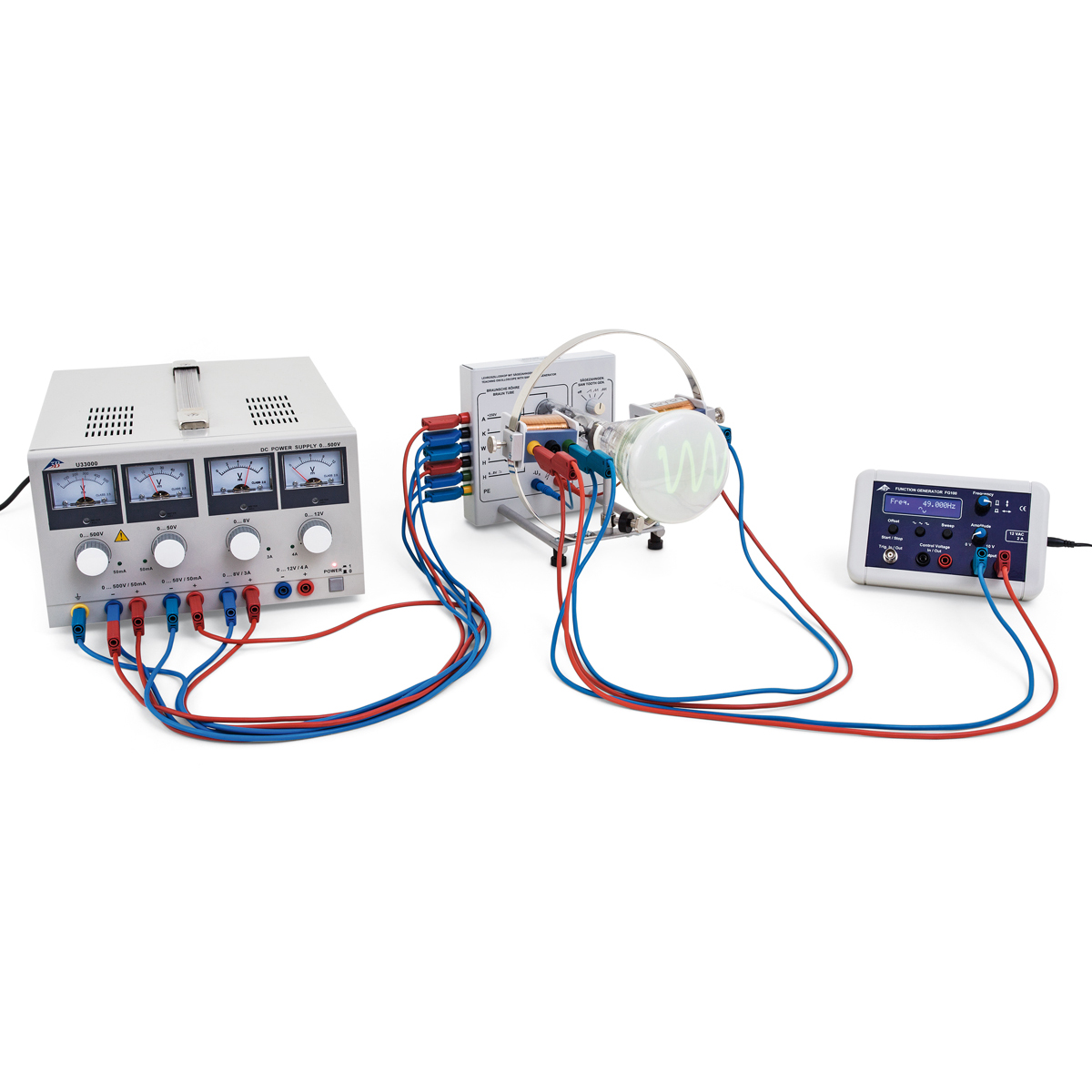

L’oscilloscope didactique est utilisé pour étudier les principes physiques de l’affichage à résolution temporelle des signaux électriques sur un écran fluorescent. Dans un tube de Braun adapté à des fins didactiques, un faisceau d’électrons focalisé est généré, et son point d'impact sur l’écran fluorescent est visible sous la forme d’une tache lumineuse verte. Lorsque le faisceau d’électrons est dévié par une tension en dent de scie appliquée entre une paire de plaques de déviation, il se déplace à vitesse constante de gauche à droite sur l’écran, puis revient au point de départ. Ce processus est répété cycliquement à une fréquence réglable. La tension dépendante du temps à afficher est appliquée à une bobine située à l’extérieur du tube, ce qui provoque une déviation verticale du faisceau dans le champ magnétique de la bobine. La dépendance temporelle du signal est résolue par le mouvement horizontal simultané du faisceau d’électrons et affichée sur l’écran fluorescent.

Réf. Article: 8000670 [UE3070800-230]

Brand

3B Scientific
