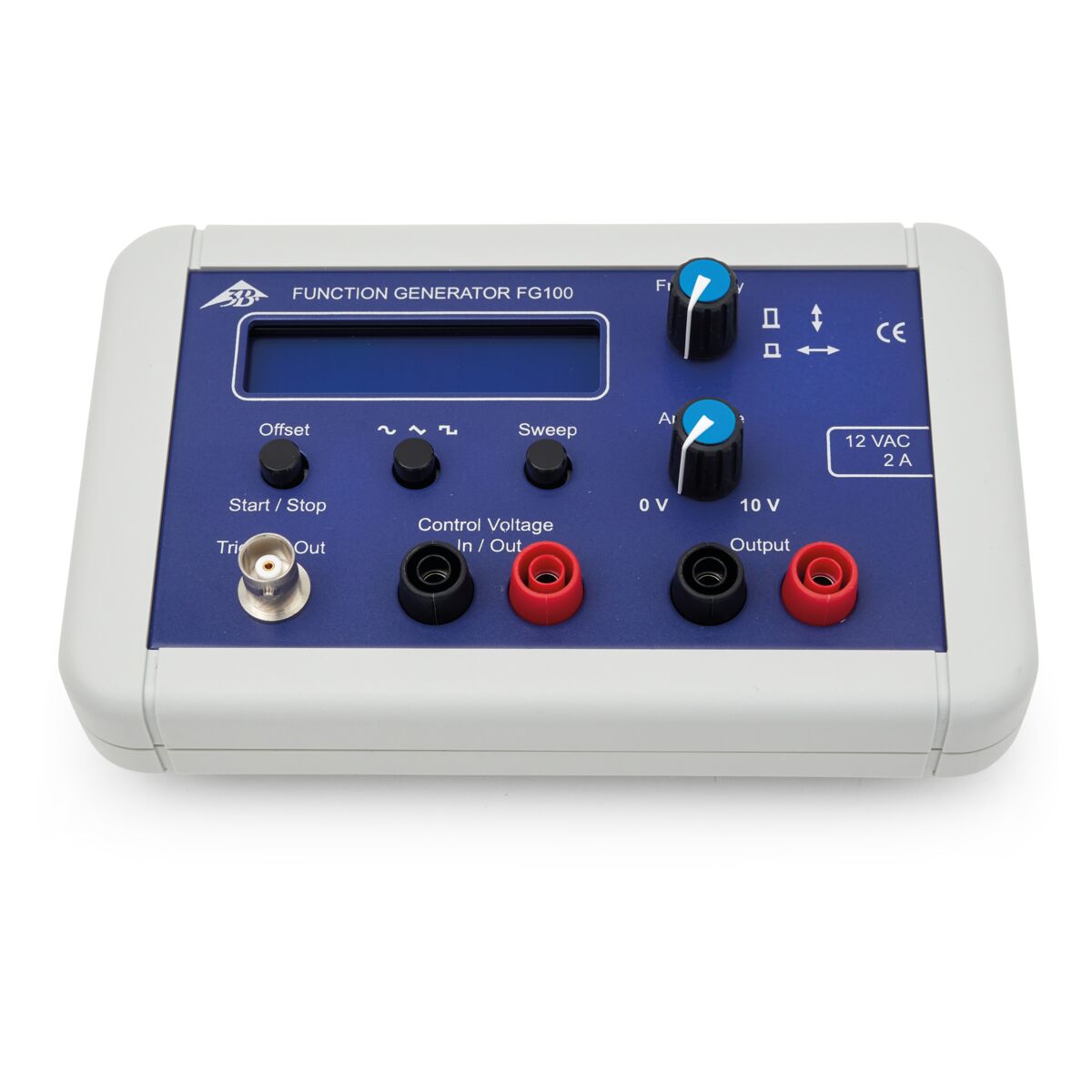

Générateur de fonctions FG 100 – 1 mHz à 100 kHz | 1009957 | U8533600-230 | Générateurs de fréquence

Description
Utilisé dans les expériences suivantes

Application :_..

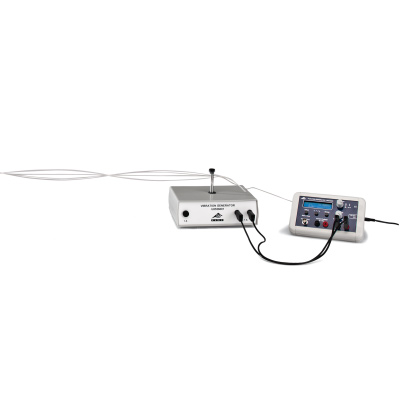

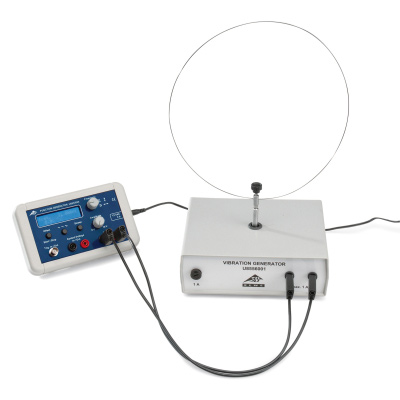

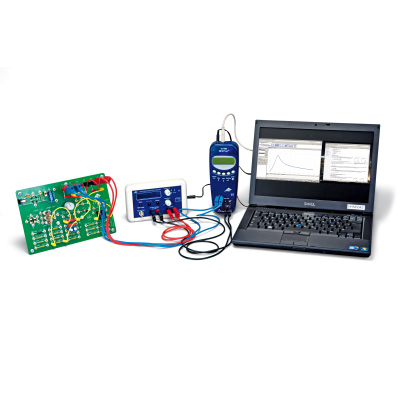

Le générateur de fonctions FG100 dispose de fonctions de balayage interne et externe et comprend un amplificateur de puissance pour une utilisation dans les expériences pour étudiants et les travaux pratiques universitaires. Par exemple, de nombreuses expériences sur les oscillations, le courant alternatif et l’induction peuvent être réalisées avec le générateur.

Information sur le produit :_..

L’appareil délivre des tensions sinusoïdales, triangulaires et carrées avec une amplitude et une fréquence réglables. L’amplificateur de puissance intégré permet des courants jusqu’à 1 A.
Le générateur offre 3 modes de fonctionnement dans la fonction de balayage en fréquence : externe, interne continu et interne unique. Dans les modes de balayage interne, une impulsion de déclenchement est générée pour chaque balayage, et une tension proportionnelle à la fréquence est fournie simultanément. Le dernier réglage en mode balayage est enregistré dans le générateur de fonctions.
Le générateur de fonctions dispose d’un affichage numérique rétroéclairé pour la fréquence, la forme d’onde, l’offset et d’autres paramètres. La sortie est protégée contre les courts-circuits ainsi que contre les tensions induites et les décharges par étincelle.

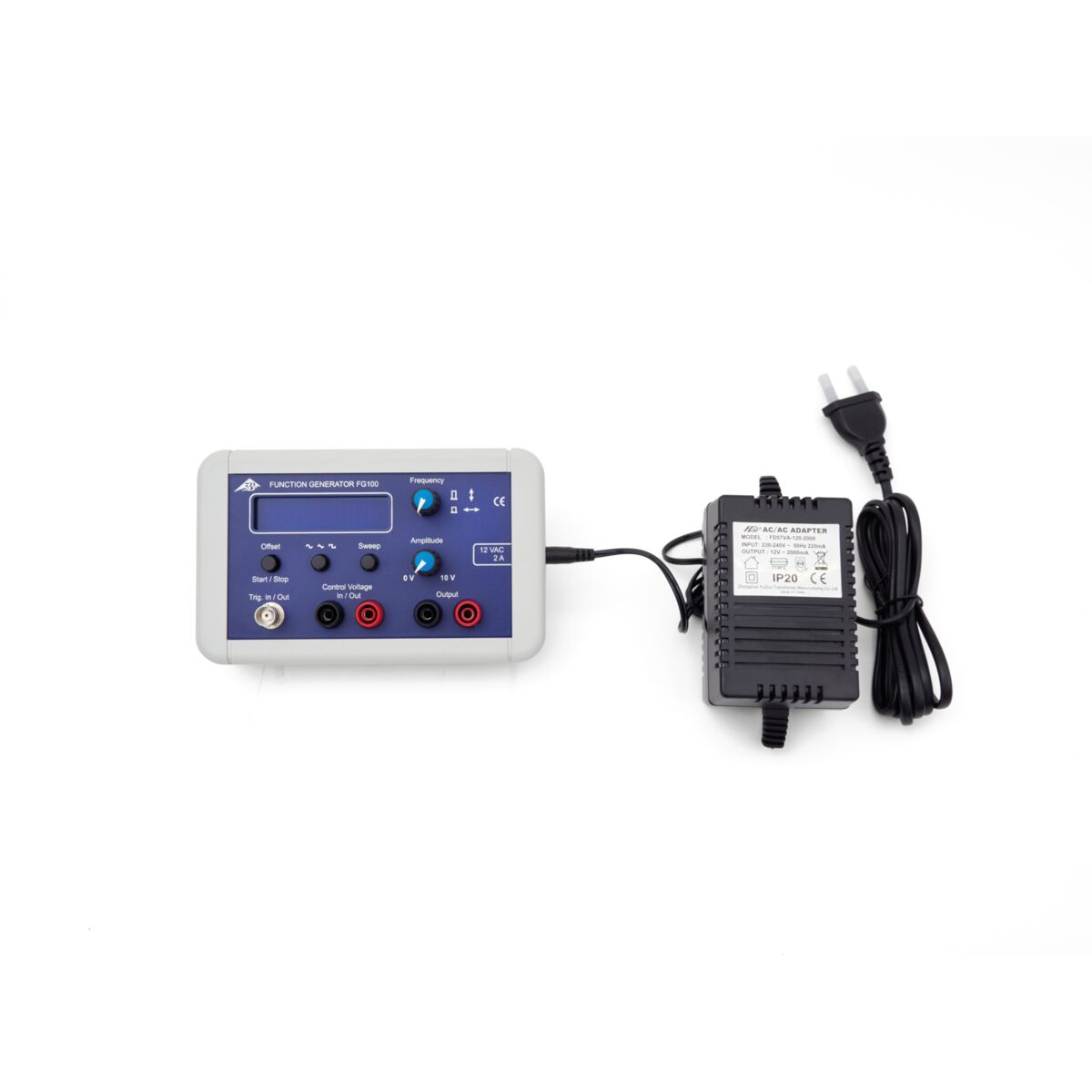

L’appareil est équipé de pieds de support rabattables. Il est alimenté par une alimentation enfichable 12 V CA.

Informations sur la sécurité des produits :_..

•		Le générateur de fonctions FG100 est conforme à la norme DIN EN 61010 : Règles de sécurité pour appareils électriques de mesurage, de régulation et de laboratoire – Partie 1.
•		Transformateur de sécurité conforme à la norme EN 61558-2-6.
•		Séparation de sécurité entre le réseau d'alimentation et les circuits de sortie.

Spécifications techniques :_..

Signaux :	Plage de fréquences :	1 mHz à 100 kHz
	Taux de distorsion harmonique :	< 1 %_.
	Formes d’onde :	sinus, carré, triangle
	Offset :	0 à ±5 V, réglable par pas de 0,1 V
Sortie :	Amplitude de sortie :	0 à 10 V, réglable en continu
	Puissance de sortie :	10 W, permanent
	Courant de sortie :	1 A, max. 2,0 A
Balayage :	Modes de balayage :	externe, interne continu, interne unique
	Plage de fréquences :	1 Hz à 100 kHz
	Rapport fréquence fin/début :	max. 1000 : 1, p.ex. 2 Hz à max. 2 kHz
	Plage de temps de balayage :	0,04 s à 1000 s
	Balayage externe :	démarrage par impulsion de déclenchement ou application d’une tension de commande de 0 à 5 V ; fréquence de modulation : max. 200 Hz
	Balayage interne continu / Balayage interne unique :	démarrage et arrêt via le bouton marche/arrêt ; sortie d’une impulsion de déclenchement par cycle et d’une tension proportionnelle.
Données générales :	Alimentation électrique :	alimentation enfichable, 12 V CA, 2 A
	Dimensions :	170 mm x 105 mm x 40 mm
	Masse :	0,5 kg
