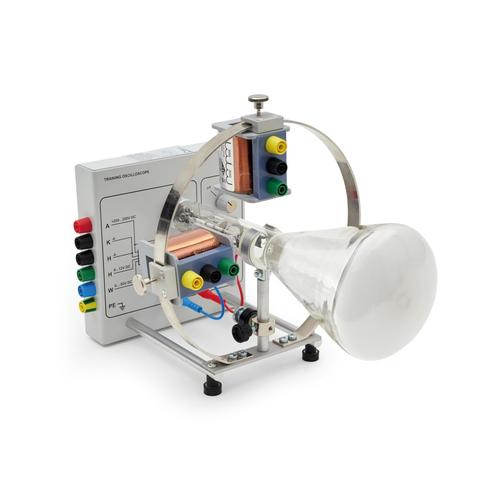

Osciloscopio didáctico

Descripción
Utilizado en los siguientes experimentos

Este osciloscopio didáctico demuestra la deflexión de un haz de electrones por campos eléctrico y magnético, ilustrando los principios de funcionamiento utilizados en los primeros televisores y en los osciloscopios de laboratorio clásicos. Ofrece una forma detallada de estudiar y explicar la configuración, las características y la función de una de las primeras versiones de un tubo de rayos catódicos (TRC), también conocido como tubo de Braun.

Aplicaciones y experimentos:_..

Los siguientes temas pueden explorarse utilizando este tubo electrónico relleno de gas neón y parcialmente evacuado:_..
•	Propagación rectilínea de los electrones en una región sin campo
•	Deflexión de haces de electrones en un campo eléctrico
•	Deflexión de haces de electrones en un campo magnético
•	Lente magnética
•	Desfase, superposición de campos magnéticos, figuras de Lissajous
•	Determinación de la carga específica del electrón
•	Determinación de la velocidad de los electrones

Información del producto:_..

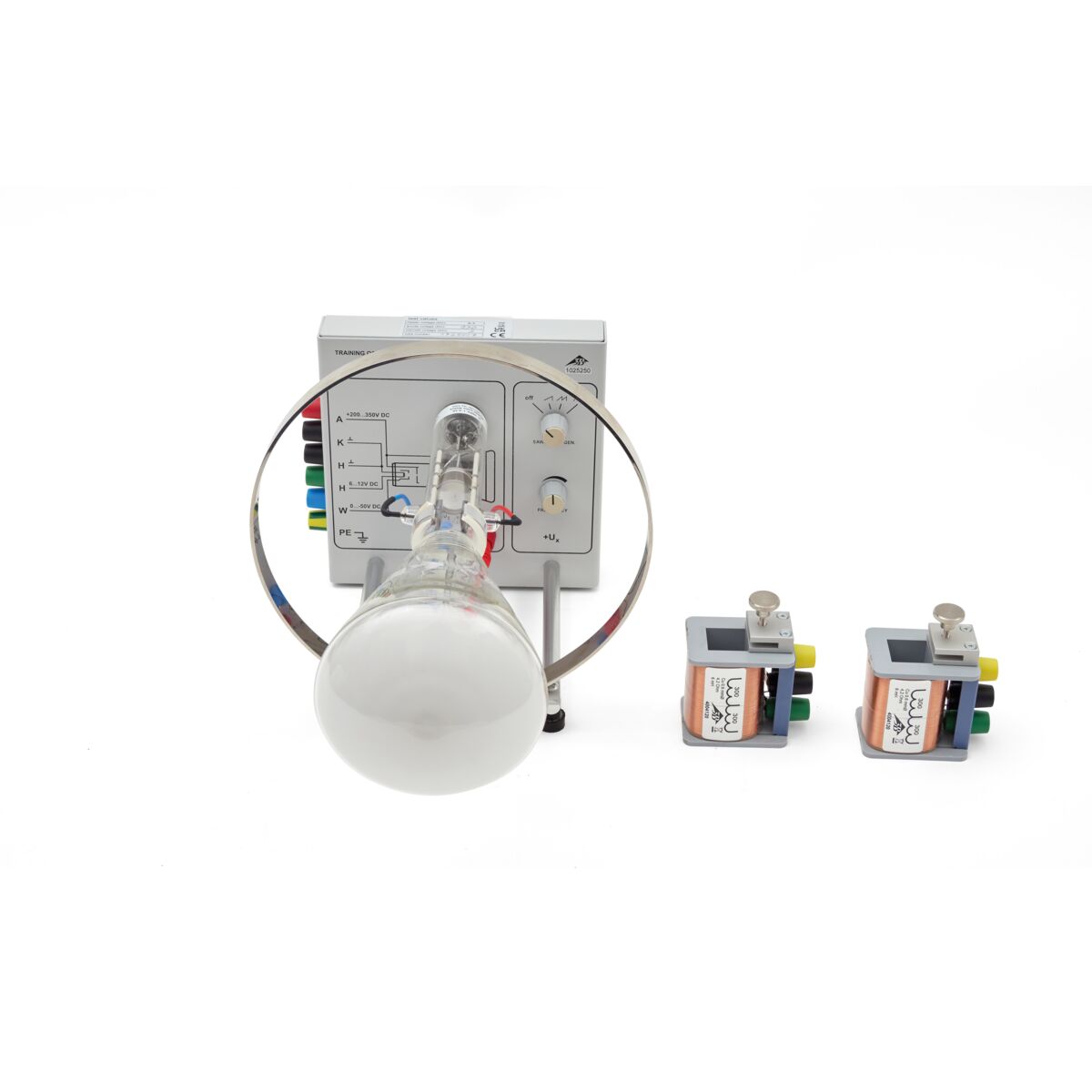

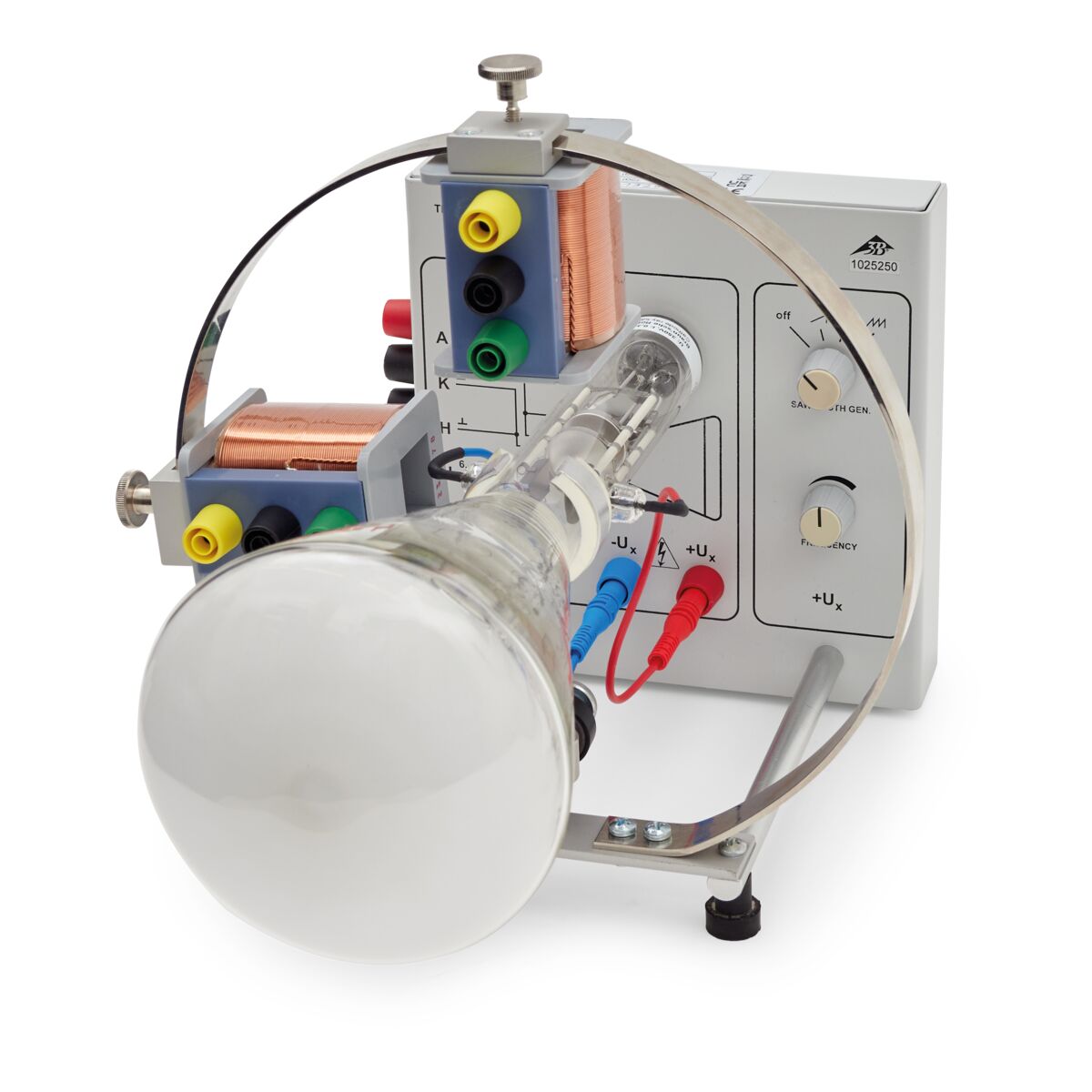

Este tubo de Braun modificado con fines didácticos está montado en la electrónica de control mediante una base de conexión. La electrónica de control regula la alimentación de tensión. Su carcasa está equipada con un anillo metálico al que se fijan las bobinas de deflexión. El esquema de conexiones está impreso en la carcasa de la electrónica de control.
El haz de electrones en este tubo electrónico puede desviarse mediante un campo eléctrico generado por placas deflectoras. Las placas deflectoras están alineadas en paralelo al haz de electrones e integradas en el tubo. El haz de electrones también puede desviarse mediante un campo magnético generado por dos bobinas externas montadas en el anillo metálico.
Un cilindro de Wehnelt en el interior del tubo enfoca el haz de electrones. Un relleno de gas de gas neón y una pantalla fluorescente permiten observar el haz de electrones dentro del tubo.
Un generador de diente de sierra ajustable de forma continua, también conectado a las placas deflectoras, puede utilizarse para analizar y visualizar procesos dependientes del tiempo.

Datos técnicos:_..

Tubo de Braun:_..
Tensión anódica:	200 V – 350 V CC
Corriente anódica:	máx. 1 mA
Tensión de filamento:	6,3 V CC
Corriente de filamento:	0,3 A
Tensión de Wehnelt:	0 V – -50 V CC
Dimensiones de la placa deflectora:	aprox. 12 mm x 20 mm
Distancia entre placas deflectoras:	aprox. 14 mm
Sensibilidad de deflexión eléctrica:	0,2 mm/V
Gas residual:	neón
Presión del gas:	10^-4 hPa
Diámetro de la pantalla:	aprox. 100 mm
Longitud del tubo:	aprox. 260 mm

Bobinas de deflexión:_..
Número de espiras:	cada bobina: 300 + 300 espiras
Resistencia de corriente continua:	4,2 Ω
Inductancia L:	6 mH

Tensiones en diente de sierra:_..
V_pp:	100 V
Frecuencia de barrido:	3,5 Hz – 650 Hz, ajustable de forma continua

Masa:	aprox. 1,6 kg
