Experimento:
Osciloscopio didáctico I
(115 V, 50/60 Hz)

Más en camino

Pregunta sobre producto

Descripción
Componentes

Aplicaciones y experimentos:_..

Se tratan los siguientes temas:_..
•	Estudio de la deflexión de un haz de electrones en un campo eléctrico
•	Estudio de la deflexión de un haz de electrones en un campo magnético
•	Demostración de la visualización de señales en un osciloscopio utilizando la señal periódica de un generador de funciones
•	Calibración del regulador de frecuencia del generador de diente de sierra

Descripción del experimento:_..

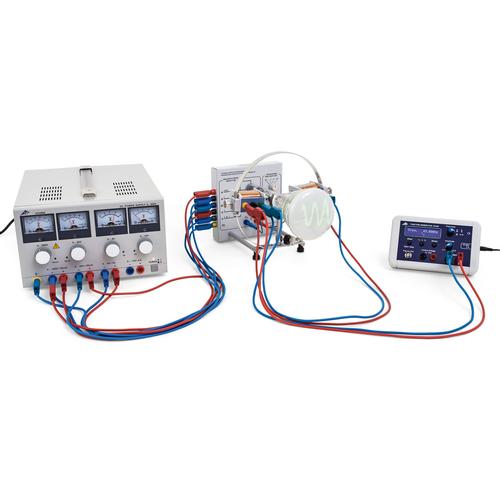

El osciloscopio didáctico se utiliza para estudiar los principios físicos de la visualización con resolución temporal de señales eléctricas en una pantalla fluorescente. En un tubo de Braun modificado con fines didácticos se genera un haz de electrones enfocado, y su punto de impacto sobre la pantalla fluorescente es visible como una mancha luminosa verde. Cuando el haz de electrones es desviado por una tensión en diente de sierra aplicada entre un par de placas deflectoras, se desplaza a velocidad constante de izquierda a derecha a través de la pantalla y luego vuelve al punto de partida. Este proceso se repite cíclicamente a una frecuencia ajustable. La tensión dependiente del tiempo que se va a visualizar se aplica a una bobina situada fuera del tubo, lo que hace que el haz se desvíe verticalmente en el campo magnético de la bobina. La dependencia temporal de la señal se resuelve mediante el movimiento horizontal simultáneo del haz de electrones y se visualiza en la pantalla fluorescente.

Artículo No.: 8000669 [UE3070800-115]
