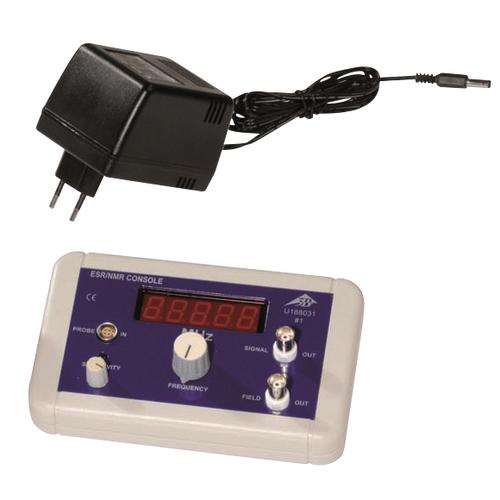

Unità di controllo EPR-RMN
(115 V, 50/60 Hz)
Unità di controllo EPR-RMN
(115 V, 50/60 Hz)
| Applicazioni ed esperimenti: .. |
| Questa unità di controllo controlla l’unità di base EPR e l’unità di base RMN, consentendo di approfondire i seguenti argomenti e di eseguire i relativi esperimenti:.. | |
| • | Assorbimento di risonanza di un circuito risonante ad alta frequenza |
| • | Dipendenza della frequenza di risonanza dal campo magnetico |
| • | Spin dell'elettrone e momento magnetico dell’elettrone |
| • | Determinazione del fattore g dell’elettrone; fattore di Landé dell’elettrone libero |
| • | Spin del protone e momento magnetico del protone e del nucleo |
| • | Determinazione del fattore g del nucleo |
| • | Tomografia a risonanza magnetica |
| Informazioni sul prodotto: .. |
È inoltre necessaria per il funzionamento dell’unità di base RMN (cod. art.: 1022706) e per studiare la risonanza magnetica nucleare (RMN) nel glicerolo, nel polistirene e nel teflon.
Le risonanze vengono osservate mediante transizioni indotte da radiofrequenza al variare del campo magnetico esterno. Le curve di assorbimento della risonanza possono essere visualizzate utilizzando un semplice oscilloscopio a due canali o WiLab.
Questa unità di controllo fornisce le tensioni di controllo e le tensioni di alimentazione necessarie per l’unità di base EPR o RMN, condiziona il segnale di misura per la visualizzazione su un oscilloscopio e visualizza la frequenza del segnale RF.
| Dati tecnici: .. |
| Connessione della testa di misura: | Presa LEMO tetrapolare |
| Connessione della coppia di bobine: | Sorgente di corrente a dente di sega; 0 − 250 mA; 50 ms |
| Uscita campo magnetico: | Proporzionale alla corrente della bobina; 0 − 1 V; presa BNC |
| Uscita di segnale: .. | Segnale di risonanza; 0 − 1 V; presa BNC .. |
| Intervallo di frequenza: | ca. 45 − 75 MHz (EPR) |
| .. | ca. 10 − 15 MHz (RMN) .. |
| Alimentatore: | Alimentatore a spina; 12 V CA; 2,0 A |
| Connessione di alimentazione coassiale; 5,5 mm x 2,5 mm, | |
| .. | Lunghezza del cavo: 2 m .. |
| Temperatura di esercizio: | 5 °C − 40 °C |
| Umidità relativa: .. | < 80 % (senza condensazione) .. |
| Dimensioni: | ca. 170 mm x105 mm x 45 mm |
| Massa: | ca. 500 g |
|
Compatibilità elettromagnetica: |
Emissione: EN 55011:2009 |
| Immunità: DE 61326-1:2013 | |
| Sicurezza elettrica: | Norma di sicurezza DIN EN 61010-1 |
| Norma di sicurezza DIN EN 61558-2-6 | |
| Trasformatore: | Trasformatore di sicurezza conforme alla norma DIN EN 61558-2-6 |
| Classe di protezione: | 2 |
| Grado di inquinamento: | 2 |
| Grado di protezione: | IP20 |
| Ambito di consegna: .. |
| 1 | Unità di controllo EPR-RMN |
| 1 | Alimentatore da tavolo; 12 V CA; 2,0 A |
| 1 | Manuale di istruzioni |
| Componenti aggiuntivi richiesti: .. |
| 1 | Unità di base EPR (cod. art.: 1022705) |
| oppure | |
| 1 | Unità di base RMN (cod. art.: 1022706) |
| 1 | Oscilloscopio digitale 2 x 30 MHz (cod. art.: 1020910) |
| oppure | |
| 1 | Oscilloscopio per PC 2 x 25 MHz (cod. art.: 1020857) |
| 2 | Cavi RF, 1 m (cod. art.: 1002746) |
Art. No.: 1022702
| Peso | 1.05 kg |
| Marca | 3B Scientific |
| Vecchio codice prodotto | 1000637 |
