Unità di controllo EPR-RMN

Descrizione
Utilizzato nei seguenti esperimenti

Applicazioni ed esperimenti:_..

Questa unità di controllo controlla l’unità di base EPR e l’unità di base RMN, consentendo di approfondire i seguenti argomenti e di eseguire i relativi esperimenti:_..
•	Assorbimento di risonanza di un circuito risonante ad alta frequenza
•	Dipendenza della frequenza di risonanza dal campo magnetico
•	Spin dell'elettrone e momento magnetico dell’elettrone
•	Determinazione del fattore g dell’elettrone; fattore di Landé dell’elettrone libero
•	Spin del protone e momento magnetico del protone e del nucleo
•	Determinazione del fattore g del nucleo
•	Tomografia a risonanza magnetica

Informazioni sul prodotto:_..

Questa unità di controllo è necessaria per il funzionamento dell’unità di base EPR (cod. art.: 1022705). Insieme, i due dispositivi consentono di studiare la risonanza di spin elettronico (EPR) dell’elettrone spaiato nelle molecole di DPPH (2,2-difenil-1-picrilidrazile).
È inoltre necessaria per il funzionamento dell’unità di base RMN (cod. art.: 1022706) e per studiare la risonanza magnetica nucleare (RMN) nel glicerolo, nel polistirene e nel teflon.
Le risonanze vengono osservate mediante transizioni indotte da radiofrequenza al variare del campo magnetico esterno. Le curve di assorbimento della risonanza possono essere visualizzate utilizzando un semplice oscilloscopio a due canali o WiLab.
Questa unità di controllo fornisce le tensioni di controllo e le tensioni di alimentazione necessarie per l’unità di base EPR o RMN, condiziona il segnale di misura per la visualizzazione su un oscilloscopio e visualizza la frequenza del segnale RF.

Dati tecnici:_..

Connessione della testa di misura:	Presa LEMO tetrapolare
Connessione della coppia di bobine:	Sorgente di corrente a dente di sega; 0 − 250 mA; 50 ms
Uscita campo magnetico:	Proporzionale alla corrente della bobina; 0 − 1 V; presa BNC
Uscita di segnale:_..	Segnale di risonanza; 0 − 1 V; presa BNC_..
Intervallo di frequenza:	ca. 45 − 75 MHz (EPR)
_..	ca. 10 − 15 MHz (RMN)_..
Alimentatore:	Alimentatore a spina; 12 V CA; 2,0 A
	Connessione di alimentazione coassiale; 5,5 mm x 2,5 mm,
_..	Lunghezza del cavo: 2 m_..
Temperatura di esercizio:	5 °C − 40 °C
Umidità relativa:_..	< 80 % (senza condensazione)_..
Dimensioni:	ca. 170 mm x105 mm x 45 mm
Massa:	ca. 500 g

Compatibilità elettromagnetica:	Emissione: EN 55011:2009
Compatibilità elettromagnetica:	Immunità: DE 61326-1:2013

Sicurezza elettrica:	Norma di sicurezza DIN EN 61010-1
	Norma di sicurezza DIN EN 61558-2-6

Trasformatore:	Trasformatore di sicurezza conforme alla norma DIN EN 61558-2-6
Classe di protezione:	2
Grado di inquinamento:	2
Grado di protezione:	IP20

Ambito di consegna:_..

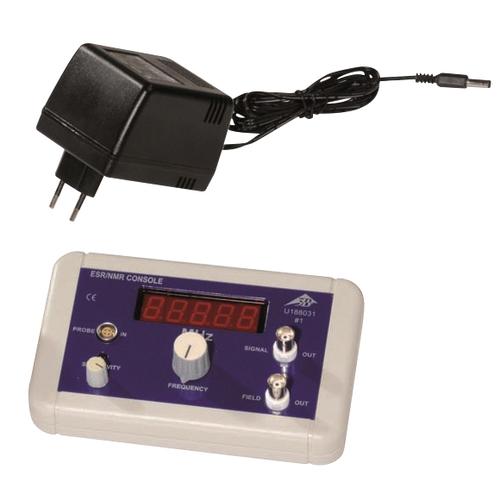

1	Unità di controllo EPR-RMN
1	Alimentatore da tavolo; 12 V CA; 2,0 A
1	Manuale di istruzioni

Componenti aggiuntivi richiesti:_..

1	Unità di base EPR (cod. art.: 1022705)
oppure
1	Unità di base RMN (cod. art.: 1022706)

1	Oscilloscopio digitale 2 x 30 MHz (cod. art.: 1020910)
oppure
1	Oscilloscopio per PC 2 x 25 MHz (cod. art.: 1020857)

2	Cavi RF, 1 m (cod. art.: 1002746)
