Tubo di diffrazione elettronica,
Tipo S

1.346,88 € IVA inclusa

Disponibile a Magazzino

Spedizione nazionale gratuita

Panoramica di tutti gli esperimenti in cui viene utilizzato il prodotto

Fai una domanda

Descrizione
Utilizzato nei seguenti esperimenti

Applicazioni ed esperimenti:_..

I seguenti argomenti possono essere trattati con questo tubo ad alto vuoto:_..
•	Verifica della natura ondulatoria degli elettroni
•	Determinazione della lunghezza d'onda degli elettroni in funzione della tensione anodica
•	Diffrazione di Debye-Scherrer
•	Conferma dell'ipotesi di de Broglie

Informazioni sul prodotto:_..

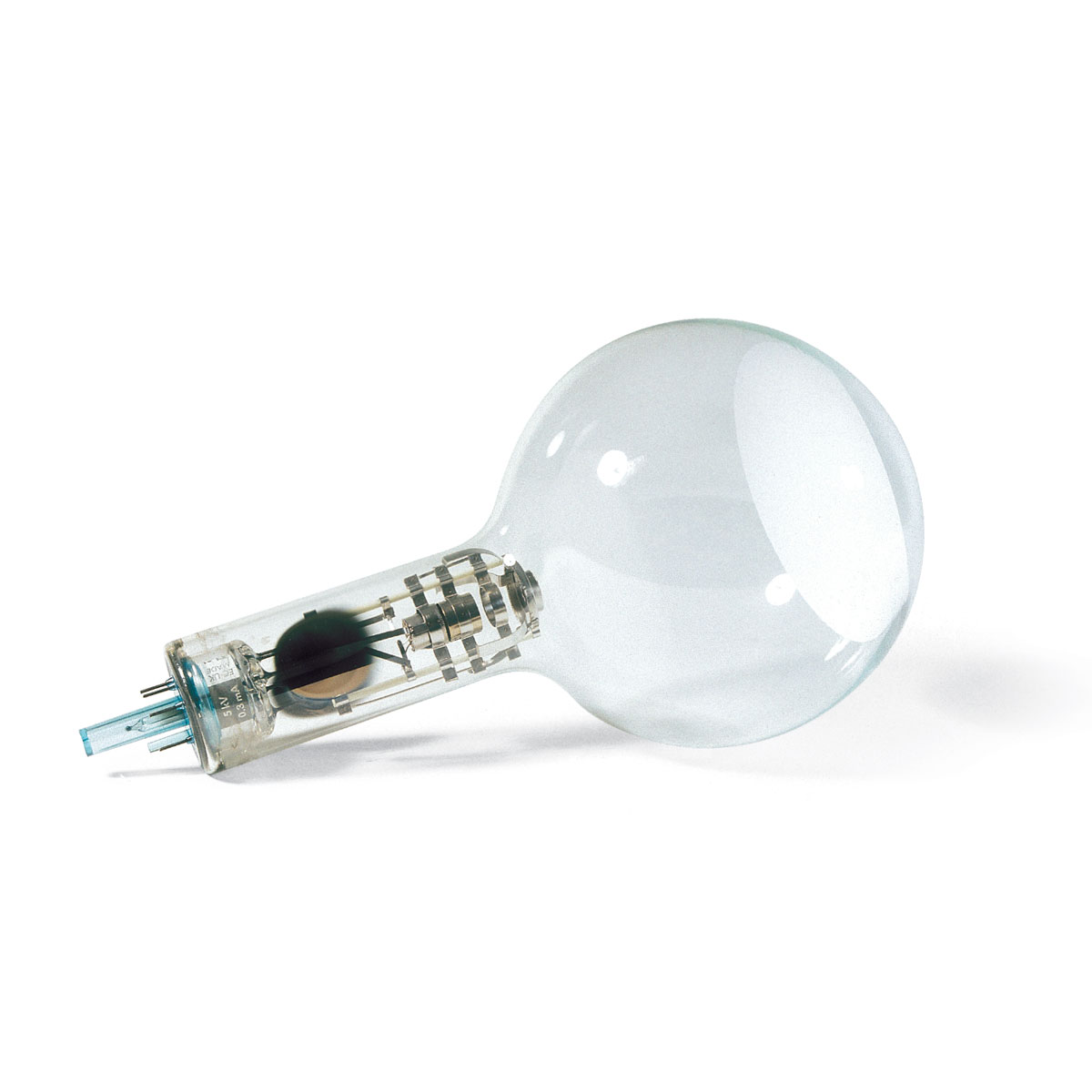

Il tubo di diffrazione elettronica è un tubo ad alto vuoto progettato per dimostrare la diffrazione degli elettroni e la natura ondulatoria degli elettroni. È dotato di un cannone elettronico composto da un filamento riscaldatore in tungsteno puro e da un anodo cilindrico, il tutto racchiuso in un bulbo di vetro trasparente. Gli elettroni emessi dal catodo a riscaldamento diretto vengono convogliati in un fascio stretto mediante un diaframma stenopeico e successivamente focalizzati con precisione tramite un sistema di ottica elettronica.
Il fascio stretto monocromatico risultante attraversa una rete metallica di nichel posizionata all'apertura del cannone elettronico. Su questa rete è depositato uno strato sottile di carbonio grafitizzato policristallino, che agisce in modo simile a un reticolo di diffrazione. Questa interazione produce una chiara figura di diffrazione elettronica, visibile come due anelli concentrici sullo schermo fluorescente. Un punto centrale, generato dal fascio di elettroni non deviato, rimane visibile al centro degli anelli, consentendo un'osservazione e un'analisi accurate.

Un magnete è incluso nell'ambito di consegna e consente una regolazione precisa della traiettoria del fascio di elettroni. Ciò è particolarmente utile se il target di grafite presenta lievi imperfezioni causate durante il processo di produzione o da un successivo surriscaldamento, garantendo risultati sperimentali costanti e un allineamento ottimale.

Dati tecnici:_..

Tensione di filamento U_F:	max. 6,3 V CA/CC
Tensione anodica U_A:	0 V – 5000 V CC
Corrente anodica I_A:	tip. 150 µA a U_A = 4000 V
Costante reticolare della grafite:	d₁₀ = 0,213 nm; d₁₁ = 0,123 nm
Distanza bersaglio in grafite – schermo fluorescente:	ca. 125 ± 2 mm
Schermo fluorescente:	ca. 100 mm Ø
Bulbo di vetro:	ca. 130 mm Ø
Lunghezza totale:	ca. 260 mm
