Tubo a fascio filiforme su base di collegamento,
Tipo R

Tubo a fascio filiforme su base di collegamento,
Tipo R, 1024633, Tubi Elettronici – Tipo D (Small)

Tubo a fascio filiforme su base di collegamento,
Tipo R

1.729,96 € IVA inclusa

Riassortimento entro 2-10 giorni

Spedizione nazionale gratuita

Panoramica di tutti gli esperimenti in cui viene utilizzato il prodotto

Fai una domanda

Descrizione
Utilizzato nei seguenti esperimenti

Applicazioni ed esperimenti:_..

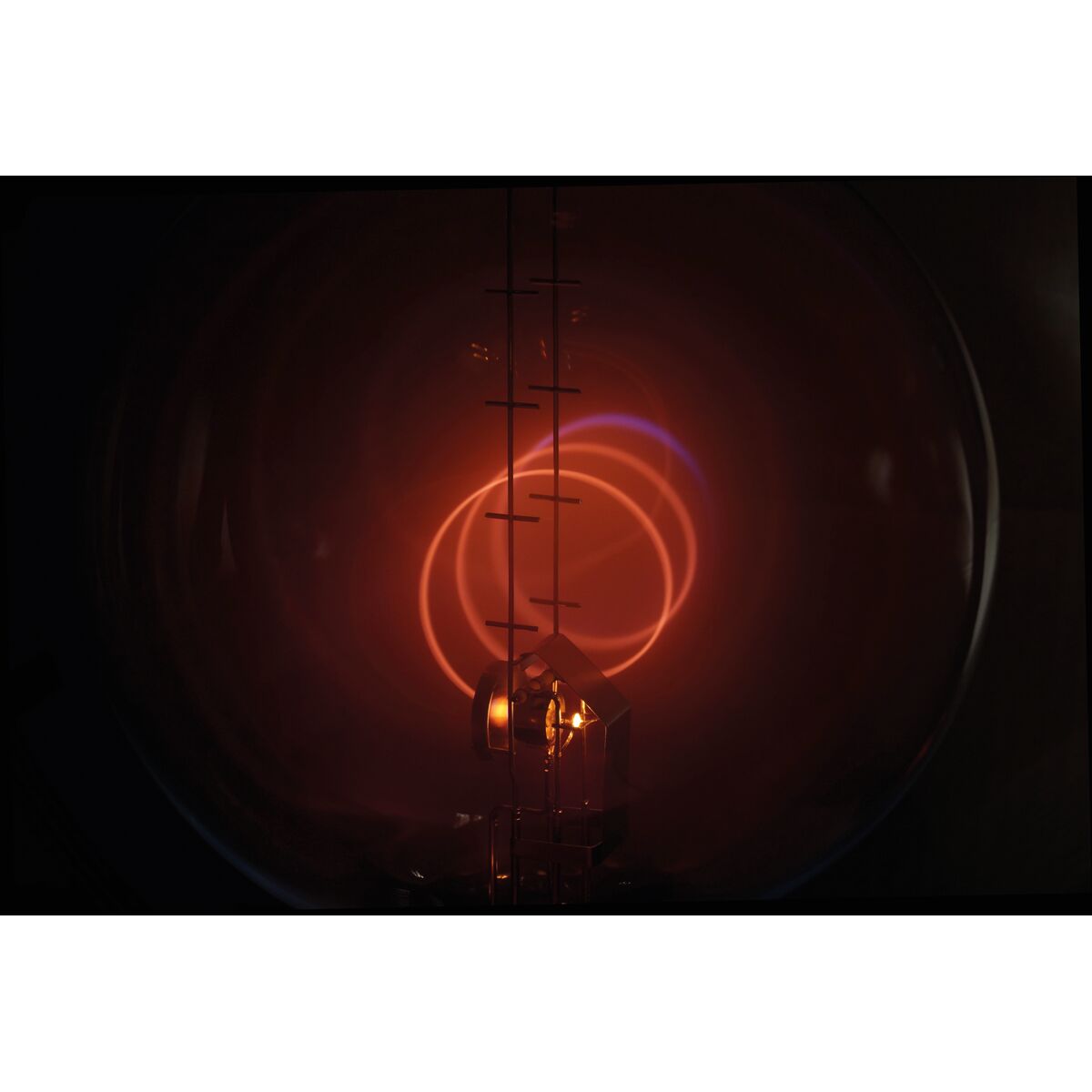

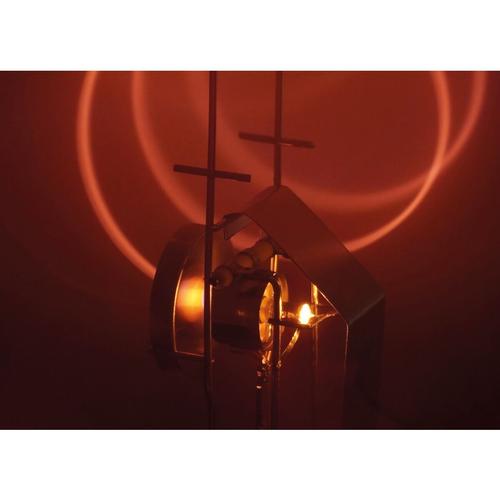

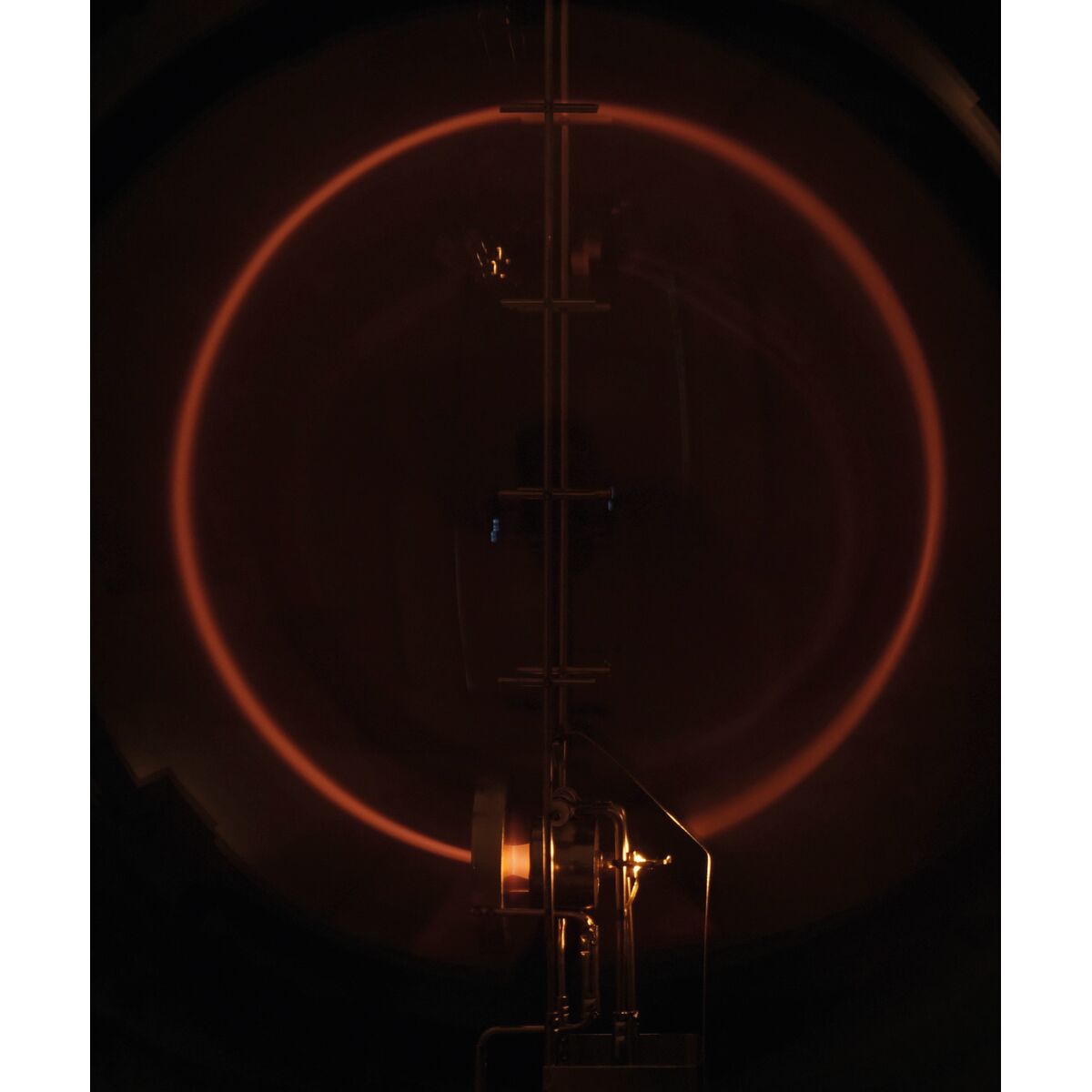

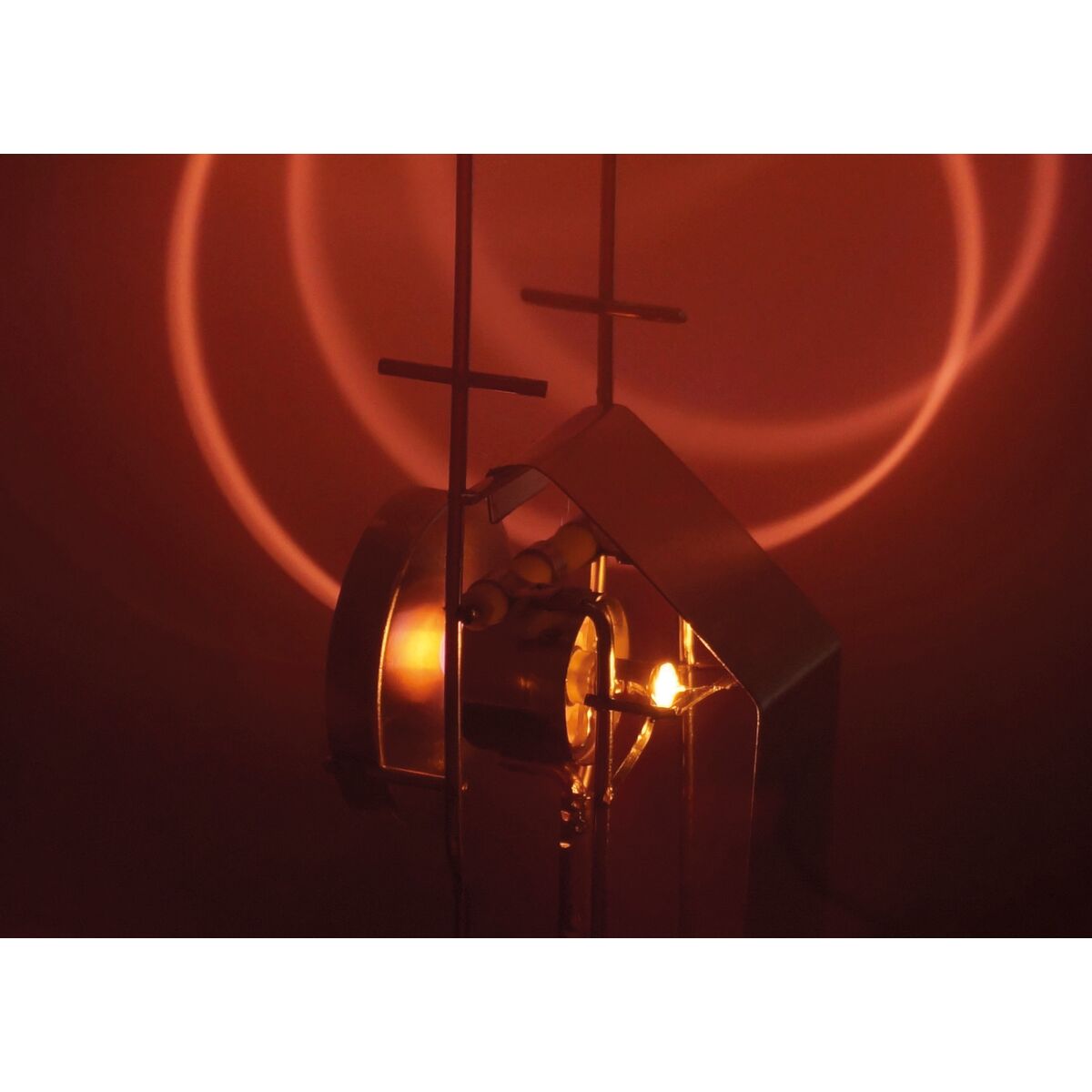

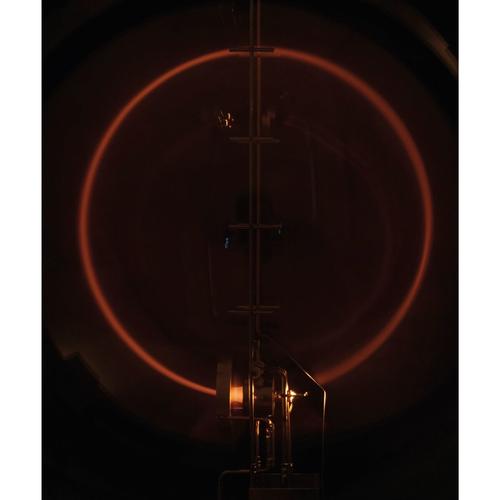

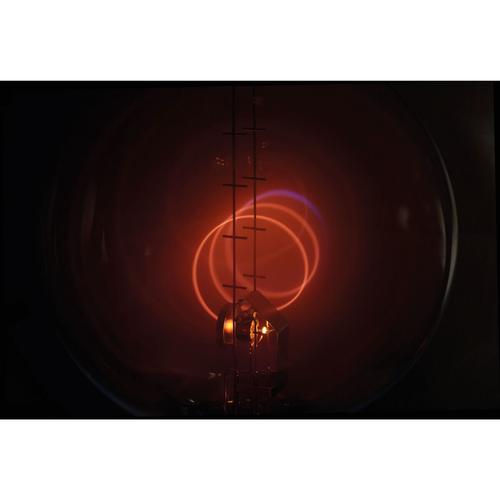

•	Deflessione di elettroni in una traiettoria circolare chiusa all'interno di un campo magnetico
•	Determinazione della carica specifica di un elettrone e/m

Informazioni sul prodotto:_..

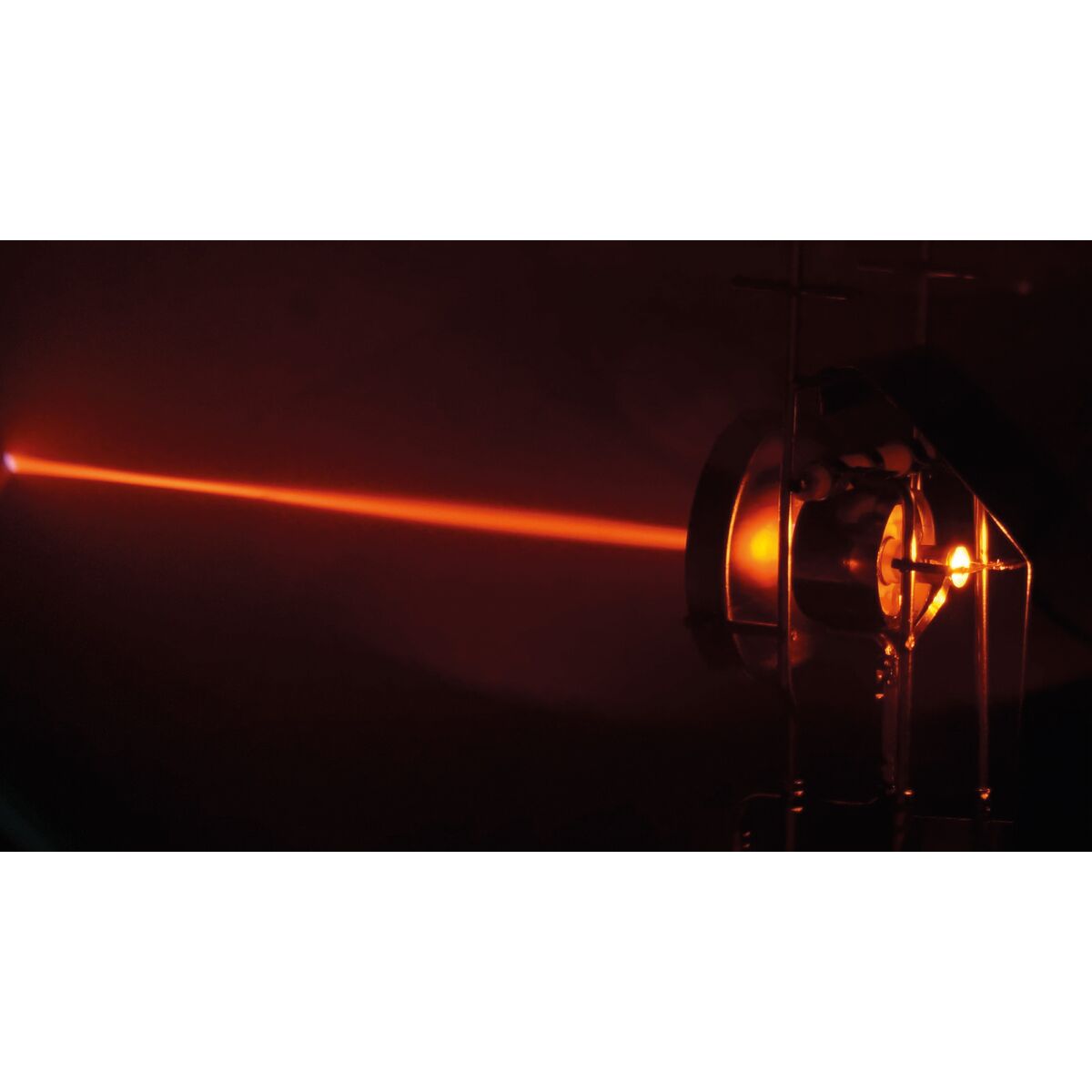

Utilizzato insieme alla coppia di bobine di Helmholtz (cod. art. 1000906), questo tubo a fascio filiforme può essere impiegato per studiare la deflessione dei fasci di elettroni in un campo magnetico omogeneo. Il tubo contiene un’atmosfera di gas residuo di neon che viene ionizzata lungo la traiettoria degli elettroni, producendo un fascio luminoso, nitido e ben definito. Le tacche di misura integrate nel tubo consentono di determinare il diametro della traiettoria circolare del fascio deviato senza errore di parallasse. Utilizzando la forza di Lorentz, è inoltre possibile determinare quantitativamente la carica specifica dell’elettrone, e/m.

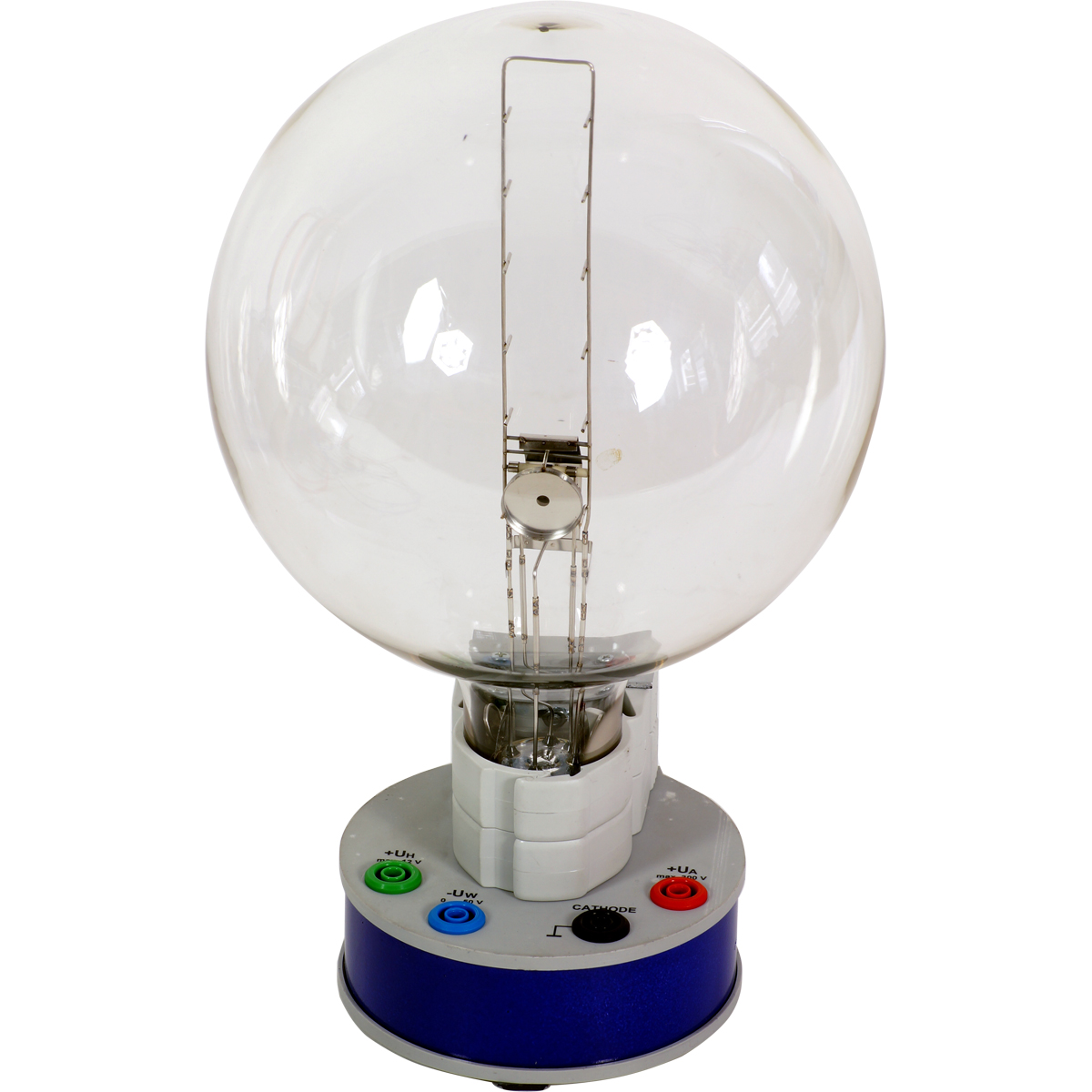

Il tubo a fascio filiforme è montato su una base con prese di sicurezza da 4 mm con codifica a colori. Per proteggere il tubo, la base include un circuito di protezione che disattiva la tensione se supera il valore di interdizione specificato sulla base del tubo. Questo circuito di protezione impedisce che una tensione eccessivamente elevata danneggi il riscaldatore e garantisce inoltre un aumento graduale della tensione all’accensione dell’unità.

Dati tecnici:_..

Riempimento di gas:	Neon
Pressione del gas:	1,3 x 10^-5 hPa
Tensione di filamento U_F:	5 – 7 V CC
Corrente di filamento I_F:	< 350 mA
Tensione di Wehnelt:	0 – -50 V
Tensione anodica U_A:	200 – 300 V
Corrente anodica I_A:	< 3 mA
Diametro della traiettoria circolare:	20 – 120 mm
Distanza tra le tacche di misura:	ca. 20 mm
Diametro del bulbo:	ca. 160 mm
Dimensioni della base di collegamento:	Ø: ca. 103 mm; altezza: 78 mm
Massa:	ca. 820 g
