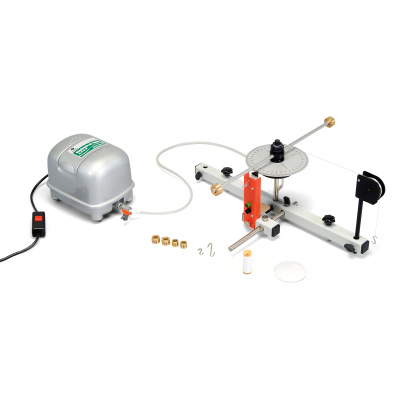

Sistema rotante a sostentamento pneumatico
![Sistema rotante a sostentamento pneumatico, 1000782 [U8405680-230], Moti rotatori](/imagelibrary/U8405680-230/U8405680-230_01_Sistema-rotante-a-sostentamento-pneumatico.jpg)
Sistema rotante a sostentamento pneumatico
| Argomento degli esperimenti: .. |
| Il sistema rotante a sostentamento pneumatico è un dispositivo per lo studio dei movimenti rotatori senza attrito sui seguenti argomenti: .. |
| • | Movimenti rotatori costanti e ad accelerazione uniforme |
| • | Equazioni di moto newtoniane con movimenti rotatori |
| • | Momento d'inerzia e momento torcente |
| • | Determinazione sperimentale del momento d'inerzia |
| • | Oscillazioni di torsione armoniche.. |
Informazioni sul prodotto: ..
Un piccolo disco rotante con scala angolare sostiene un'asta trasversale per il supporto delle masse. Il disco rotante appoggia su un cuscino d'aria definendo così l'asse di rotazione grazie ad un centraggio. Il peso della massa di azionamento agganciata ad una corda viene trasmesso tramite una puleggia e un rullo graduato.
I movimenti rotatori molto lenti possono essere misurati manualmente con un cronometro. In alternativa è possibile utilizzare un contatore digitale che viene attivato dal dispositivo di sgancio fornito in dotazione e si arresta al passaggio attraverso lo zero del segnale di un sensore di riflessione laser.
Dati tecnici: ..
| Scala angolare: | 0 – 360° |
| Divisione scala: | 1° |
| Lunghezza dell'asta del manubrio: | ca. 440 mm |
| Raggi della guida forata: | 30 – 210 mm |
| Ampiezza della guida forata: | 20 mm |
| Raggi del rullo graduato: | 5 mm / 10 mm / 15 mm |
| Momento d'inerzia del | |
| disco rotante con asta del manubrio: | ca. 0,9 g m2 |
| Momento d'inerzia massimo: | ca. 7,1 g m2 |
| Momento torcente minimo: | ca. 0,05 ·10-3 N m |
| Momento torcente massimo: | ca. 0,60 ·10-3 N m |
Ambito di consegna: ..
| 1 | unità con disco rotante |
| 1 | disco rotante con asta del manubrio |
| 1 | rullo graduato |
| 1 | dispositivo di sgancio |
| 2 | ganci a S da 1 g |
| 1 | gancio a S da 2 g |
| 1 | jet di pesi (2 da 12,5 g, 2 da 25g, 2 da 50 g) |
| 1 | compressore con collegamento di rete |
| 1 | tubo di silicone con by-pass (non raffigurato) |
| 1 | puleggia |
| 1 | tubo di supporto con 3 viti di arresto e 2 viti di livellamento |
| 1 | tubo di supporto con 2 viti di arresto |
| 1 | asta di sostegno, 250 mm |
| 1 | disco di livellamento |
| 1 | rotolo di filo per cucire in cotone |
Nota: ..
Gli esperimenti per lo studio delle oscillazioni torsionali senza attrito e dei movimenti rotazionali senza attrito con un grande disco rotante sono resi possibili dal set complementare per il sistema di rotazione su cuscinetto d'aria (Codice articolo: 1000783).
Art. No.: 1000782 [U8405680-230]
| Peso | 6.094 kg |
| Marca | 3B Scientific |
