Sistema di Posizionamento PS400 – Controllo Remoto | 1023414 | Sensori per la fisica

Descrizione
Utilizzato nei seguenti esperimenti

Il sistema di posizionamento a controllo remoto PS 400 consente un posizionamento rapido, programmabile ed esattamente riproducibile dei componenti (ad es. sorgenti o sensori) negli esperimenti. Le grandezze fisiche dipendenti dalla distanza, ma anche dalla velocità, possono così essere analizzate rapidamente e senza influenze di disturbo da parte della persona che esegue l'esperimento.

Esempi:

Grandezze fisiche dipendenti dalla distanza:
●	Campo elettrico – legge di Coulomb
●	Campo magnetico – legge di Biot-Savart
●	Intensità luminosa
●	Intensità della radiazione radioattiva

Grandezze fisiche dipendenti dalla velocità:
●	Forza di attrito nei fluidi
●	Effetto Doppler

Le combinazioni delle dimensioni dell’incremento della distanza e della velocità sono liberamente programmabili e offrono un elevato grado di flessibilità con un funzionamento particolarmente semplice.

Inoltre, vengono assegnate dimensioni di spostamento utilizzate di frequente con velocità predefinite tramite i pulsanti della centralina e consentono un approccio rapido e controllato a una posizione:

Tasto	Spostamento	Velocità
„1“	s = 1 mm	v = 1 mm/s
„5“	s = 5 mm	v = 5 mm/s
„10“	s = 10 mm	v = 10 mm/s
„50“	s = 20 mm	v = 25 mm/s
„100”	s (standard) = 100 mm; programmabile	v (standard) = 50 mm/s; programmabile

La posizione del carrello può essere letta digitalmente tramite l'interfaccia CMA. Questo significa che il monitoraggio di un valore fisico, determinato tramite un sensore, può essere effettuato simultaneamente alla posizione del sensore.

Requisiti per l’elaborazione dei dati con supporto informatico:

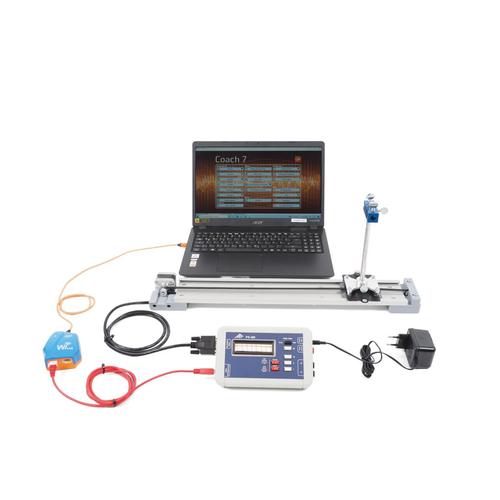

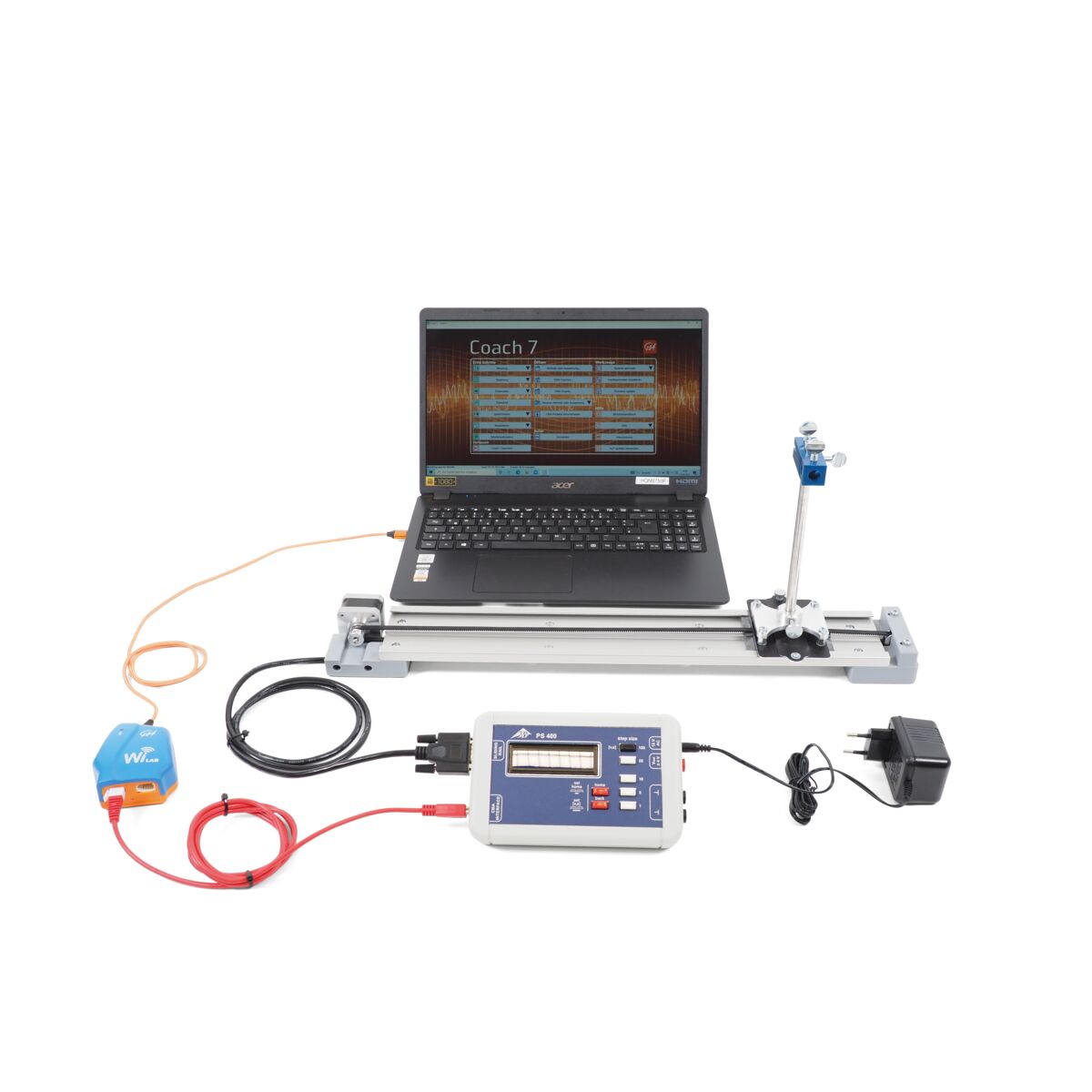

Variante 1: (PC/Tablet)
1 x	1021514	Cavo del sensore
1 x	1022284	WiLab
1 x	Licenza software Coach7
o

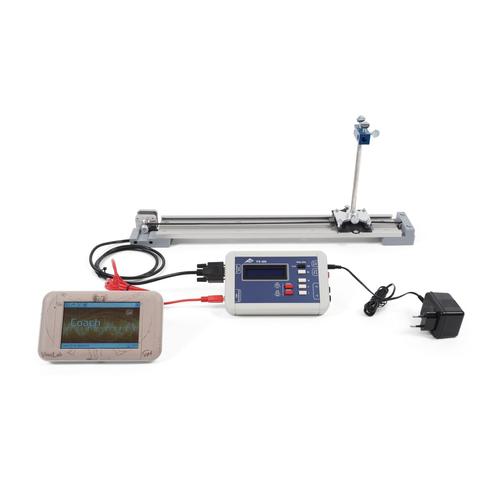

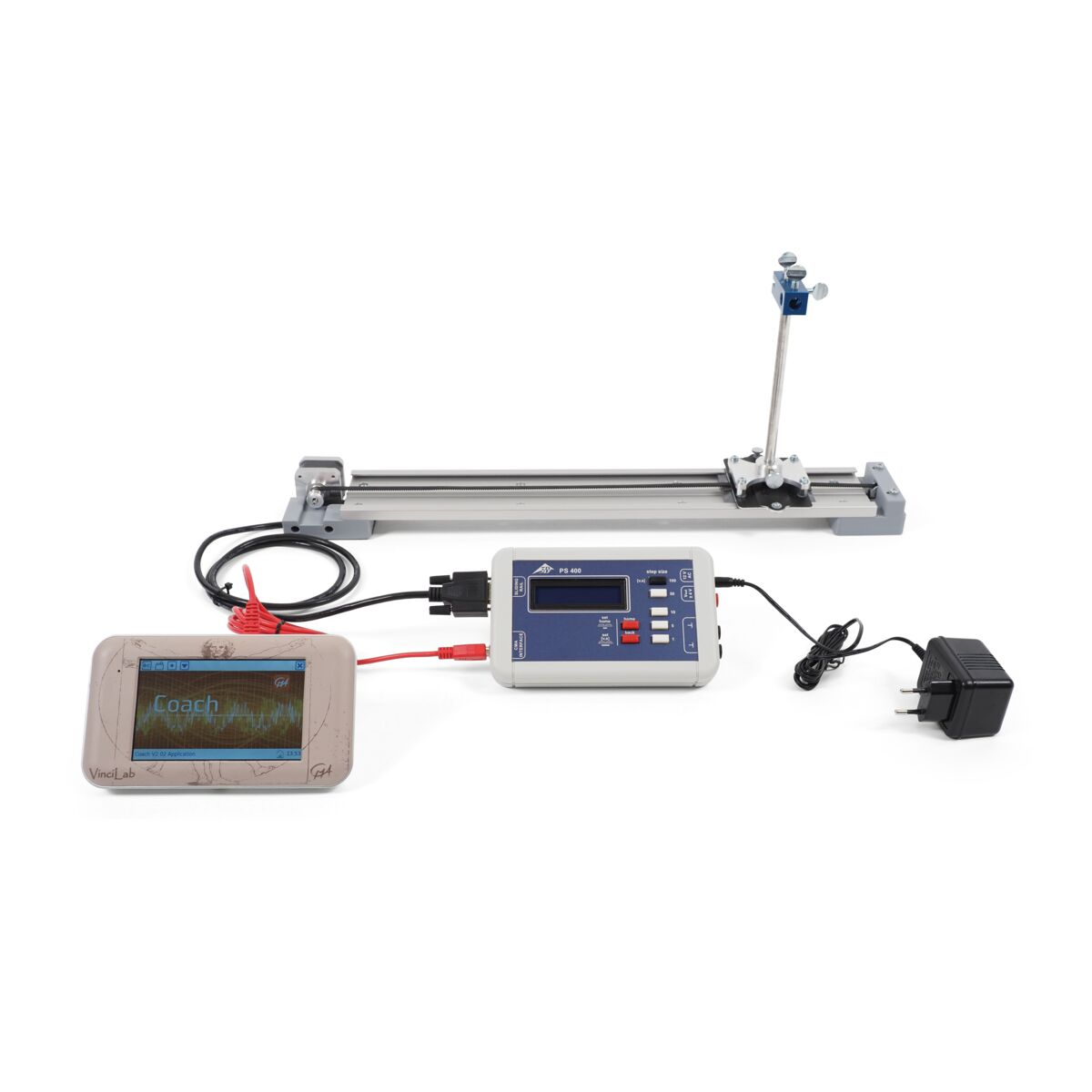

Variante 2: (Data Logger VinciLab)
1 x	1021514	Cavo del sensore
1 x	1021477	VinciLab
1 x	Licenza software Coach7

In alternativa, la posizione del carrello può essere letto come tensione di uscita VOut. Pertanto, i sistemi di monitoraggio di altri fornitori possono acquisire le informazioni sulla posizione mediante l'utilizzo di un sensore di tensione adatto.

Dati tecnici:

Guida di scorrimento:
Peso:	ca. 2 kg
Distanza di guida:	405 mm
Supporto per asta di sostegno:	Ø = 10 mm
Dimensioni:	580 x 120 x 50 mm³

L'unità di controllo PS400:
Alimentazione elettrica:	12 V AC
Tensione d'ingresso V_Out:	0 V a ± 4,05 V
Dimensioni:	110 x 170 x 30 mm³
Peso:	ca. 1 kg

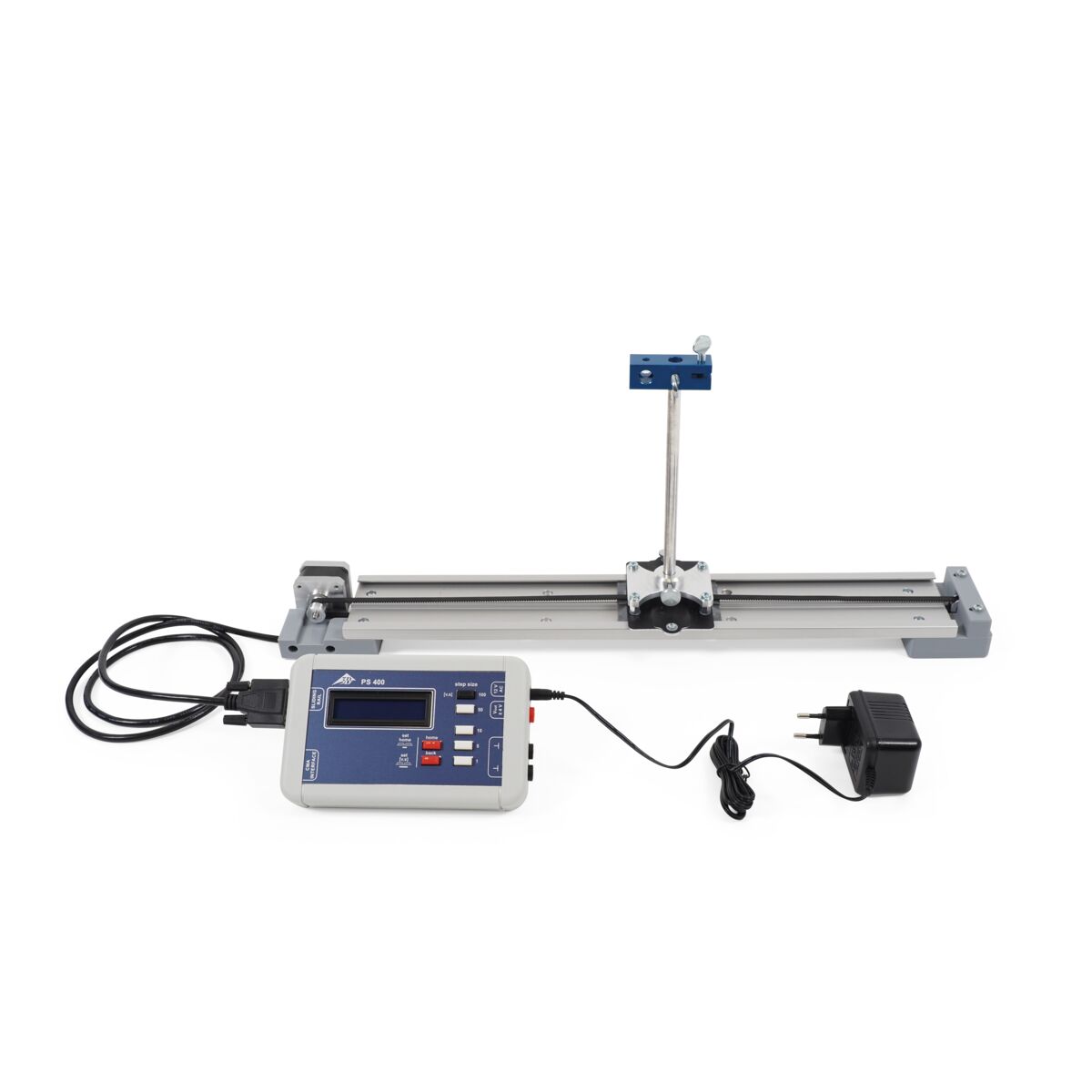

La fornitura comprende:

1	Guida di scorrimento incluso cavo di collegamento
1	L'unità di controllo PS400
1	Asta di supporto: Ø = 10 mm, lunghezza: 200 mm
1	Manicotto universale
1	Alimentatore a spina 230 V (1001014) or 115 V (1009545)

Vidéo d'instructions:

Art. No.: 1023414
