Sistema di ottica a microonde, 9,4 GHz
| Applicazioni ed esperimenti: .. |
| I seguenti argomenti possono essere esplorati con questo sistema di ottica a microonde:.. | |
| • | Propagazione rettilinea delle microonde |
| • | Riflessione, assorbimento e trasmissione |
| • | Schermatura dalle microonde |
| • | Esperimenti sulla polarizzazione |
| • | Esperimenti sulla rifrazione |
| • | Esperimenti sulla diffrazione e sull’interferenza |
| • | Trasmissione di informazioni |
| Informazioni sul prodotto: .. |

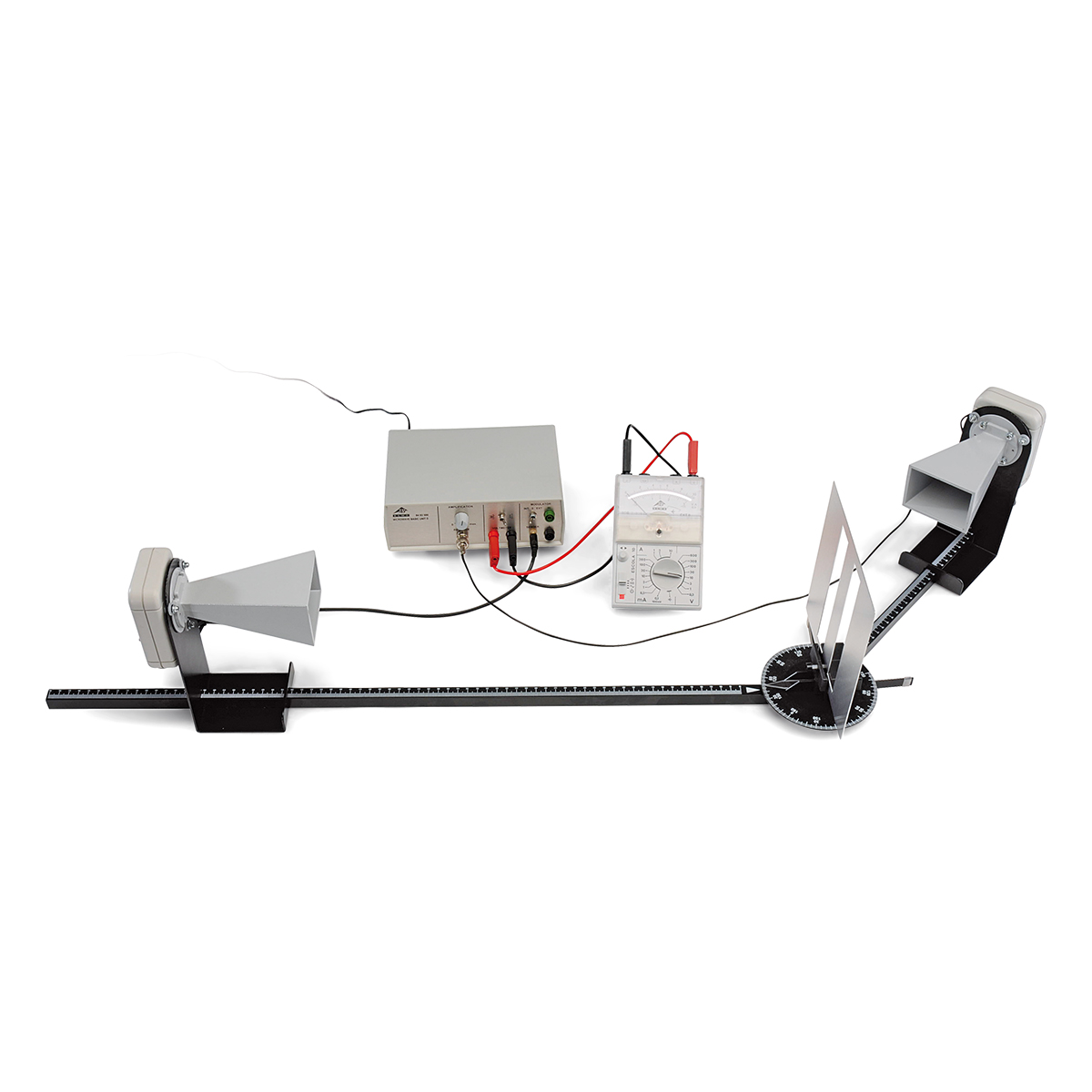

Un trasmettitore con antenna a tromba irradia un fascio stretto di onde elettromagnetiche polarizzate linearmente con una lunghezza d’onda di ca. 3 cm. La direzione di polarizzazione può essere regolata ruotando l’antenna attorno all’asse di propagazione. Per rilevare le onde sono forniti un ricevitore con antenna a tromba e una sonda a microonde. Un’unità di controllo converte l’intensità del segnale ricevuto in una tensione di uscita proporzionale, che può essere misurata con un voltmetro. È possibile aggiungere un segnale acustico, con il volume proporzionale all’intensità del segnale.
| Dati tecnici: .. |
| Frequenza dell’oscillatore: | 9,4 GHz |
| Potenza di trasmissione: | 10 – 25 mW |
| Frequenza del modulatore interno: | ca. 3 kHz |
| Segnale acustico: | commutabile |
| Modulazione esterna: | 100 Hz – 20 kHz, max. 1 V |
| Tensione di uscita. | max. 10 V |
| Ricevitore con antenna a tromba: | Diodo al silicio con risonatore |
| Sonda a microonde: | Diodo al silicio con risonatore |
| Dimensioni dell’unità di controllo: | ca. 170 mm x 200 mm x 75 mm |

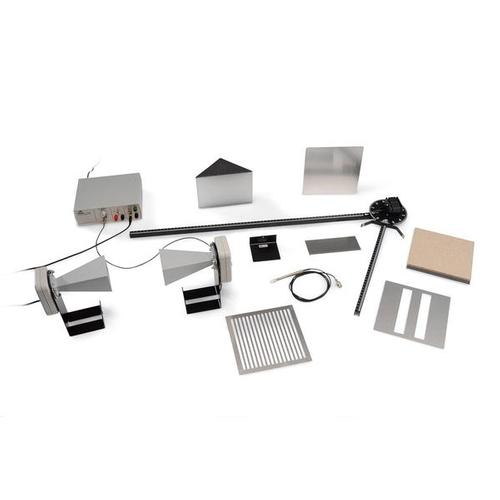

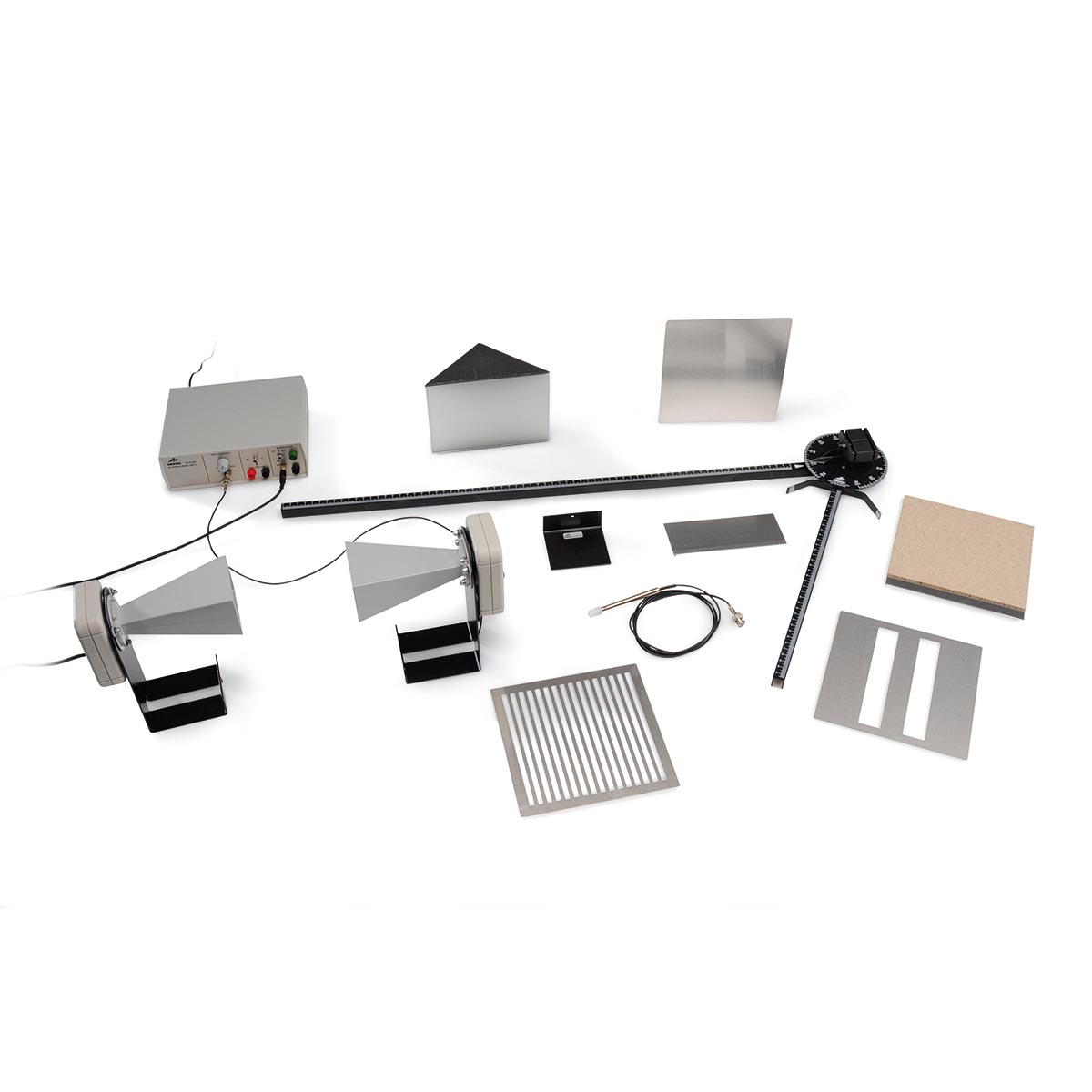

| Ambito di consegna: .. |
| 1 | Unità di controllo |
| 1 | Trasmettitore con antenna a tromba |
| 1 | Ricevitore con antenna a tromba |
| 1 | Sonda a microonde |
| 1 | Banco a microonde, 800 mm |
| 1 | Banco a microonde, 400 mm con supporto per piastra |
| 1 | Piastra riflettente 180 mm x 180 mm |
| 1 | Reticolo di polarizzazione, 180 mm x 180 mm |
| 1 | Piastra assorbente, in materiale fibroso, 180 mm x 180 mm |
| 1 | Prisma di paraffina |
| 1 | Supporto per prisma |
| 1 | Piastra con doppia fenditura |
| 1 | Piastra di copertura per fenditura doppia |
Art. No.: 1009951 [U8493600-230]
| Peso | 3.642 kg |
| Dimensioni | 80 x 30 x 20 cm |
| Marca | 3B Scientific |
