Argomento degli esperimenti:
• Oscillazioni di torsione libere con smorzamenti diversi (oscillazione con smorzamento moderato, oscillazione aperiodica e caso limite aperiodico)

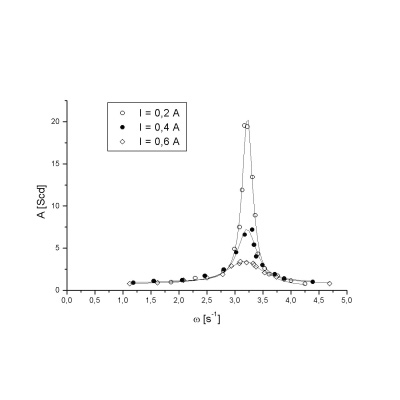

• Oscillazioni forzate e relative curve di risonanza con smorzamenti diversi
• Spostamento di fase tra eccitatore e risonatore in caso di risonanza
• Oscillazioni di torsione caotiche

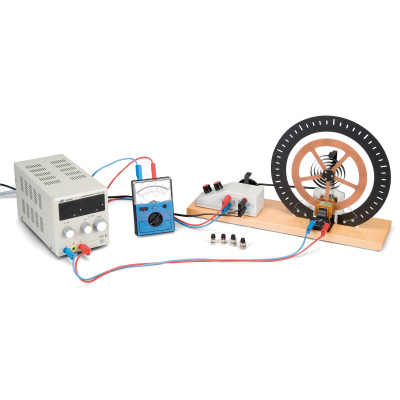

Pendolo di torsione per esaminare oscillazioni libere, forzate e caotiche con smorzamenti diversi. Con anello graduato con fessure e indicatori su eccitatore e risonatore.
Per generare oscillazioni forzate è necessario un motore elettrico con velocità a regolazione fine e grossolana accoppiato ad un eccentrico. Per lo smorzamento si utilizza un freno elettromagnetico a corrente di Foucault.
L'apparecchio può essere utilizzato anche nella dimostrazione in proiezione d'ombra.
Compreso motore elettrico, montato su piastra di base.
Frequenza propria: ca. 0,5 Hz.
Frequenza di eccitazione: da 0 a 1,3 Hz (regolabile di continuo)
Allacciamenti: jack di sicurezza da 4 mm
Motore: max. 24 V c.a./c.c., 0,7 A
Freno a corrente di Foucault: da 0 a 2 A CC, 20 V
Anello graduato: 300 mm Ø
Dimensioni: 400x140x270 mm³
Massa: 4 kg
