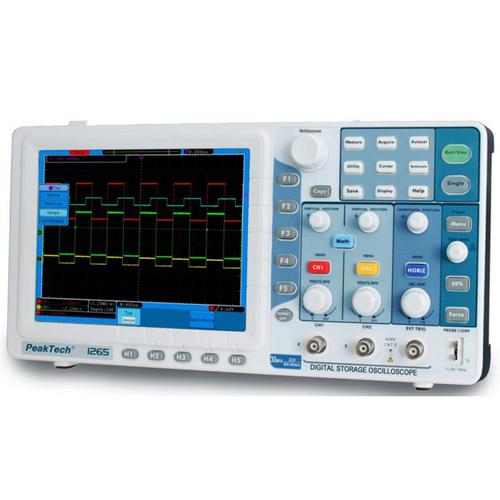

Oscilloscopio digitale 2x30 MHz

Descrizione
Utilizzato nei seguenti esperimenti

Oscilloscopio a due canali di ultima generazione con memoria digitale per numerose applicazioni dotato di

display a colori ad alta risoluzione e retroilluminazione
ampia memoria dati interna
uscita VGA per il collegamento di un monitor esterno
collegamento LAN per interrogazione a distanza via rete
collegamento USB per trasmissione dati in tempo reale o lettura della memoria interna
funzioni Autoset e Autoscale per facile utilizzo
20 modalità di misurazione automatiche e funzione FFT
funzione PASS/FAIL

Include: 2 sonde, 2 cavi BNC, adattatore Pass/Fail, cavo USB e CD software per Windows 2000/XP/VISTA/7/8/10.

Canali:                                            due
Larghezza di banda:                    30 MHz
Frequenza di campionamento: Dual CH 125 MS/s
                                                         Single CH 250 MS/s
Modalità operative:                       CH1, CH2, XY
Ingresso:
Accoppiamento d’ingresso:        CC, CA, GND
Impedenza d’ingresso:                1 MΩ ±2% ll 10 pF ± 5 pF
Tensione d'ingresso:                   0 – 400 V CC o CApp
Verticale:
Coefficiente di deflessione:        5 mV/div. – 5 V/div.
Precisione:                                     ± 3 %
Convertitore A/D:                          risoluzione a 8 bit
Orizzontale:
Coefficiente tempo:                      4 ns/div. – 100 s/div.
Range di campionamento:         5 S/s – 125 MS/s
Precisione:                                     100 ppm x reading + 0,6 ns
Modalità di misurazione:
Misurazione automatica:             Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Rise Time, Fall Time, +Width, - Width, +Duty, -Duty, Delay A-B (rising), Delay A-B (falling), Freq, Period
Funzioni matematiche:                +, -, *, /, FFT
Trigger:
Tipo trigger:                                    Edge, Video, Pulse, Slope
Modalità trigger:                            Auto, Normal, Single
Rilevamento trigger:                     Sample, Peak detect, Average
Interfacce:
Lunghezza memoria:                   10000 punti
Interfacce:                                      USB 2.0, VGA, LAN
Alimentazione: 100 ~ 240 V C_effA, 50/60 Hz
Dati generali:
Display:                                          display a colori TFT, 8’’, 800 x 600 pixel, 65536 colori
Dimensioni:                                   ca. 355x178x118 mm³
Peso:                                               ca. 1,6 kg

Art. No.: 1020910 [U11834]
