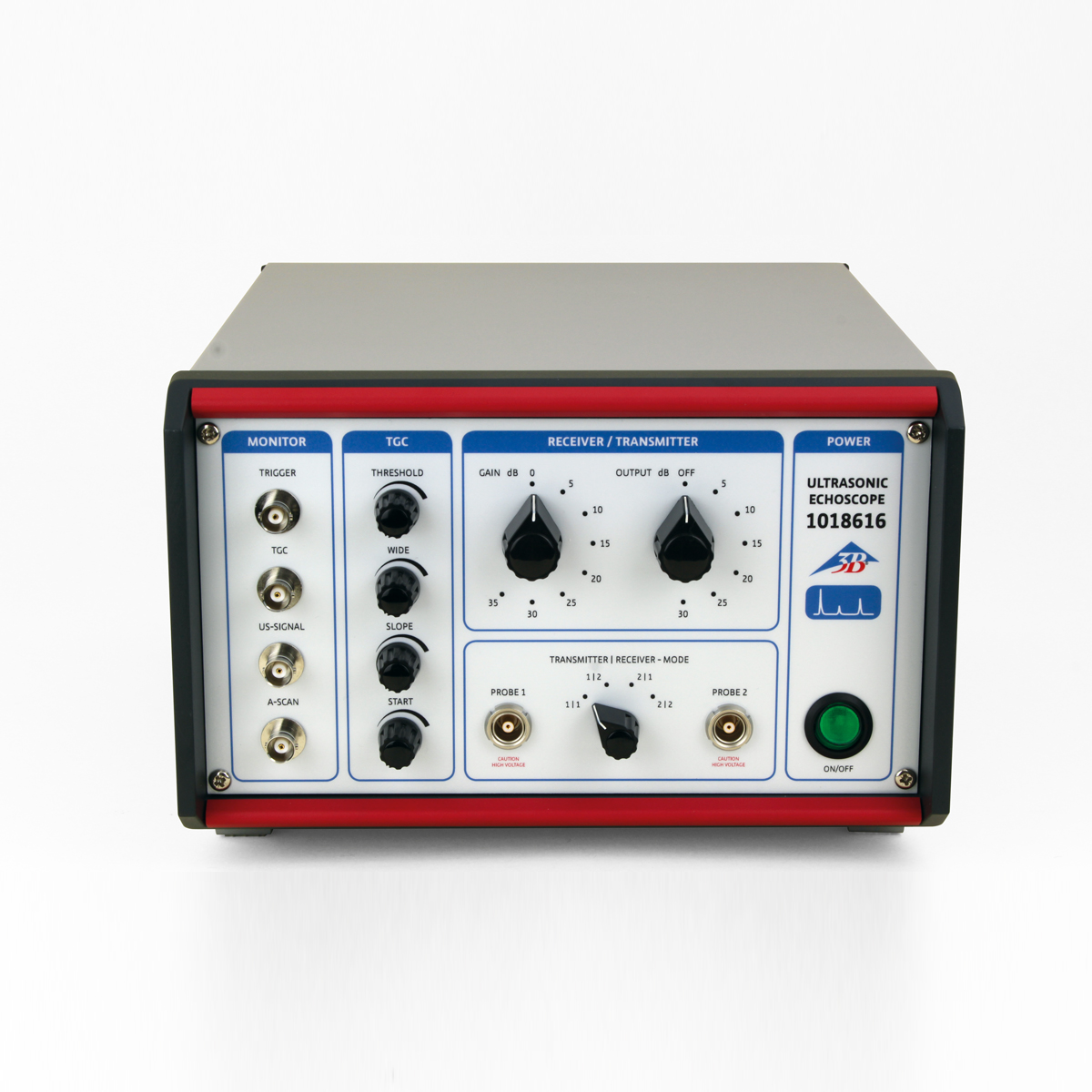

Ecoscopio ad ultrasuoni GS200

Descrizione
Utilizzato nei seguenti esperimenti

Apparecchio per l’esecuzione di esperimenti ad ultrasuoni nella modalità di riflessione (principio della riflessione di impulsi) o nella modalità di passaggio del suono con le sonde ad ultrasuoni 1 MHz (1018617), 2 MHz (1018618) e 4 MHz (1018619). Con centralina ricetrasmittente incorporata, amplificazione in base al tempo di propagazione (TGC, Time-Gain-Control), trasduttore analogico-digitale integrato e microprocessore per il collegamento a un computer di misurazione e valutazione mediante l’interfaccia USB. Collegamento delle sonde ad ultrasuoni mediante robusti jack snap-in con riconoscimento automatico della sonda. Compensazione delle perdite di intensità dell’impulso ad ultrasuoni attraversante un corpo solido o un liquido in base a TGC con possibilità di impostare valore di soglia, punto iniziale, punto finale e aumento del TGC. I principali segnali funzionali (trigger, TGC, segnale A-Scan (segnale di ampiezza), segnale US) sono disponibili mediante connettore BNC sulla parte anteriore dell’apparecchio. Il software di misurazione e valutazione fornito in dotazione per sistemi operativi Windows. Rappresentazione su schermo del segnale a ultrasuoni (ecogramma) e del segnale TGC sincrono; nell’ecogramma possono essere registrati il segnale A-Scan, il segnale US o entrambi contemporaneamente, come funzione del tempo o della profondità di penetrazione. Visualizzazione di tutti i parametri attualmente impostati nell’apparecchio (modalità operativa, livello di trasmissione, amplificazione, sonde US collegate), calcolo dello spettro di frequenza del segnale US (FFT) e del cepstrum, rappresentazione di sezioni ad ultrasuoni bidimensionali (presentazione B) e dell’andamento nel tempo degli strati riflettenti (procedimento Time-Motion). Sonde ad ultrasuoni non fornite in dotazione.
Frequenza:                           1 – 5 MHz
Segnale trasmittente:         impulso unitario di Dirac (< 1µs, 0 – 300 V)
Potenza di trasmissione:   0–30 dB, in stadi da 5 dB
Amplificazione:        0–35 dB, in stadi da 5 dB
TGC:                                      valore di soglia impostabile in continuo, avvio, salita e durata max: Amplificazione ca. 32 dB
Uscite (lato anteriore):        TGC, trigger, segnale US, segnale A-Scan, ciascuno mediante connettore BNC
Connettori speciali:             2; a scelta per il funzionamento in trasmissione, ricezione oppure trasmissione e ricezione in contemporanea
Collegamento per PC:        USB
Frequenza di campionamento:    10, 25, 50 e 100 MHz
Assorbimento di potenza: ca. 20 VA
Tensione di rete:     100 – 240 V, 50/60 Hz
Dimensioni: ca. 226x169x325 mm³

Argomenti degli esperimenti:

Propagazione di onde ultrasonore longitudinali e trasversali in corpi solidi
Determinazione della velocità acustica longitudinale e trasversale in corpi solidi
Determinazione di modulo di taglio, modulo di elasticità e coefficiente di Poisson
Attenuazione acustica in corpi solidi e in fluidi
Attenuazione acustica dipendente dalla frequenza
Amplificazione dipendente dal tempo di propagazione
Potere di risoluzione dipendente dalla frequenza
Acquisizione di presentazioni B (Brightness - luminosità)
Acquisizione di ultrasuoni riflessi su strati limite mossi (modalità Time-Motion)
Misurazione di punti di disturbo

Questo prodotto fa parte di diversi esperimenti. Vedi i link qui sotto per ulteriori informazioni.

Art. No.: 1018616 [U100102]
