Apparato per la determinazione del punto critico

Apparato per la determinazione del punto critico, 1002670 [U104001], Leggi dei gas
Apparato per la determinazione del punto critico, 1002670 [U104001], Leggi dei gas
Apparato per la determinazione del punto critico, 1002670 [U104001], Leggi dei gas
7.564,00 € IVA inclusa
In Stock
Disponibile a Magazzino
Free Shipping
Spedizione nazionale gratuita
Included In Bundle
Panoramica di tutti gli esperimenti in cui viene utilizzato il prodotto
Area di applicazione: ..
  Osservazioni qualitative: ..
  • Stato liquido e gassoso
  • Stato dinamico durante la compressione e la decompressione
  • Formazione del punto di transizione a temperature diverse
  Misurazioni quantitative: ..
  • Illustrazione del punto critico e della temperatura critica

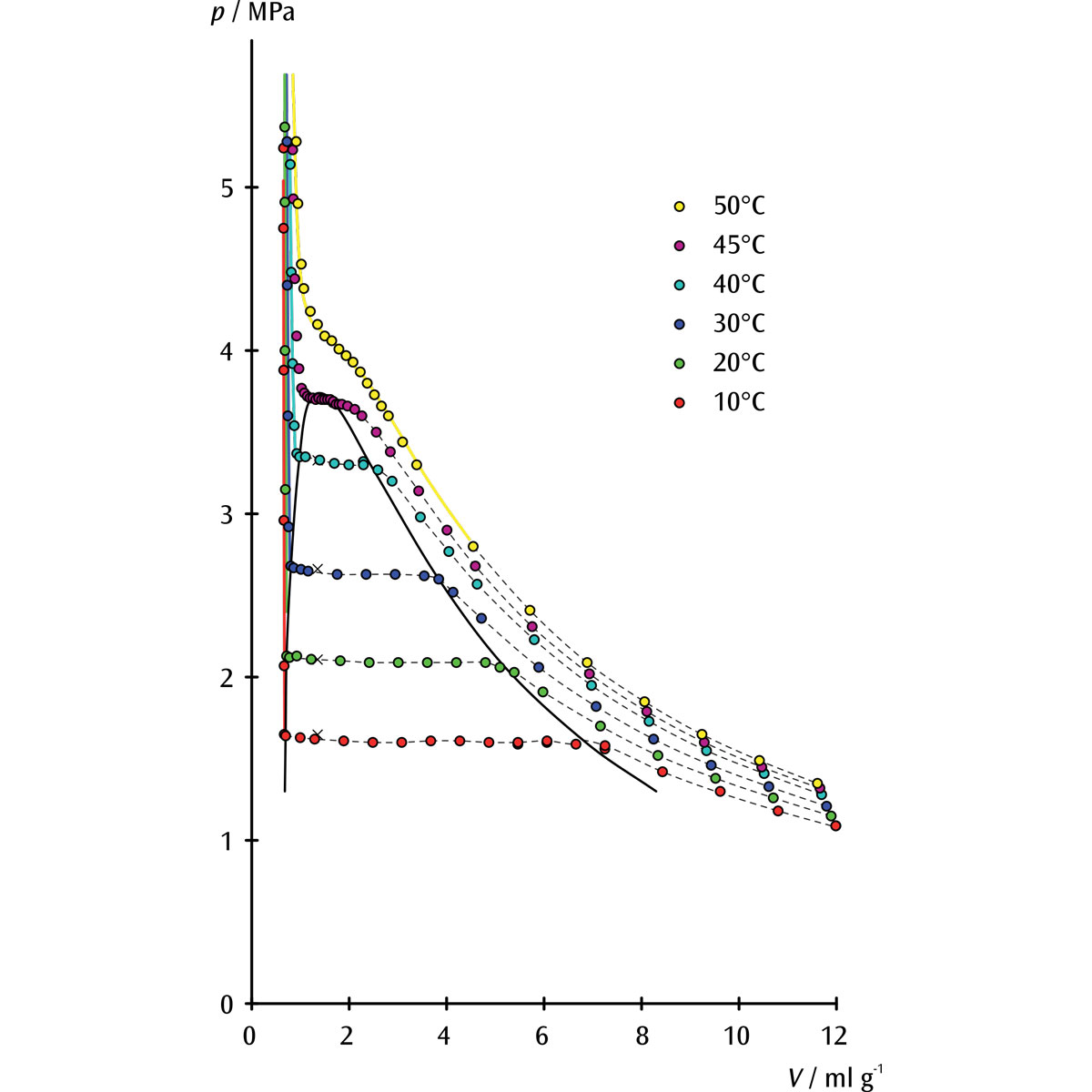

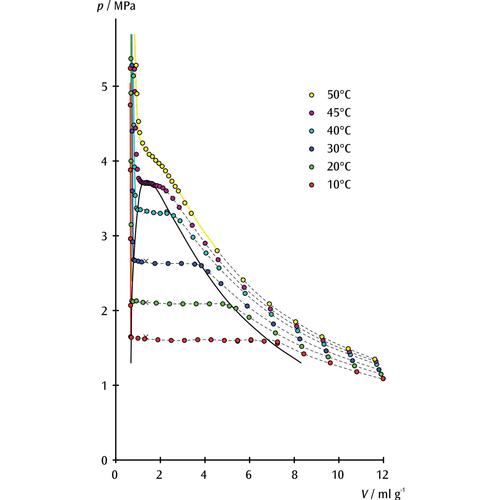

  • Registrazione delle isoterme nel diagramma p-V (diagramma di Clapeyron)
  • Registrazione delle isoterme nel diagramma p-V (diagramma di Amegat)
  • Curve di pressione del vapore saturo
  • Deviazioni dei gas reali dallo stato di gas ideale

Informazioni sul prodotto: ..

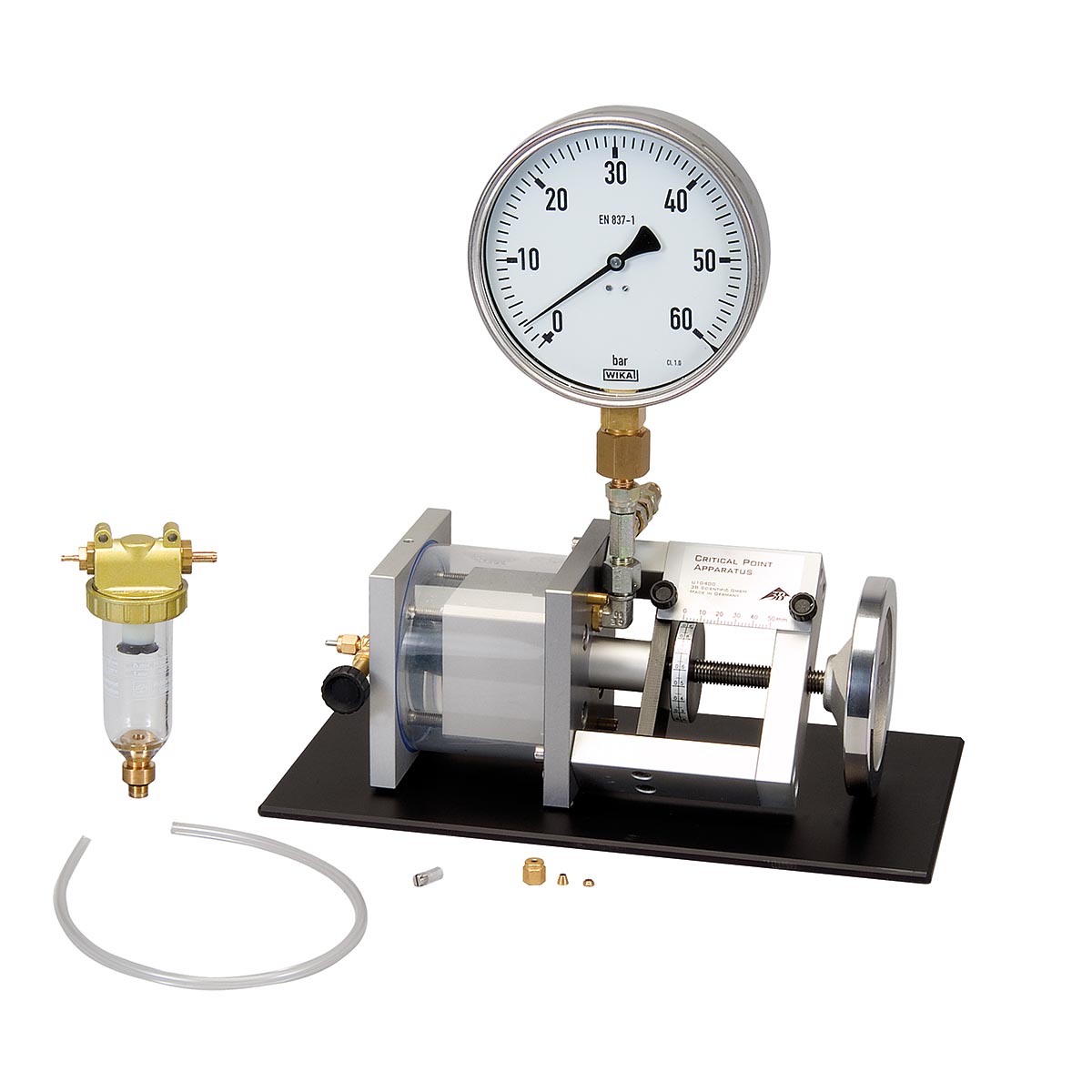

Apparecchio di precisione per l’esame della comprimibilità e della liquefazione di un gas, per la determinazione del punto critico e per la registrazione delle isoterme del diagramma p-V (diagramma di Clapeyron). Come gas di prova si utilizza esafluoruro di zolfo (SF6), che con una temperatura critica di 318,6 K (45,5°C) e una pressione critica di 3,76 MPa (37,6 bar) consente di creare una struttura semplice.
L'apparecchio contiene una cella di misura trasparente particolarmente ermetica e resistente alla pressione. Il volume all'interno della cella di misura viene modificato ruotando un volantino a regolazione fine consentendo di leggere la variazione di volume su una scala fissa e su una scala rotante con una precisione di 1/1000 del volume massimo. La pressione viene creata da un sistema idraulico con olio di ricino di qualità idonea per applicazioni medicali. La cella di misura e il sistema idraulico sono separati da una guarnizione a cappello che si arrotola in caso di aumento del volume. Grazie a questa costruzione, la differenza di pressione tra la cella di misura e la camera dell'olio è praticamente irrilevante. Un manometro misura la pressione dell'olio invece della pressione del gas senza richiedere un volume morto nella cella di misura. L'osservazione delle transizioni dalla fase gassosa a quella liquida e viceversa consente quindi di esaminare sia la formazione della prima goccia di liquido che la scomparsa dell'ultima bolla di gas.

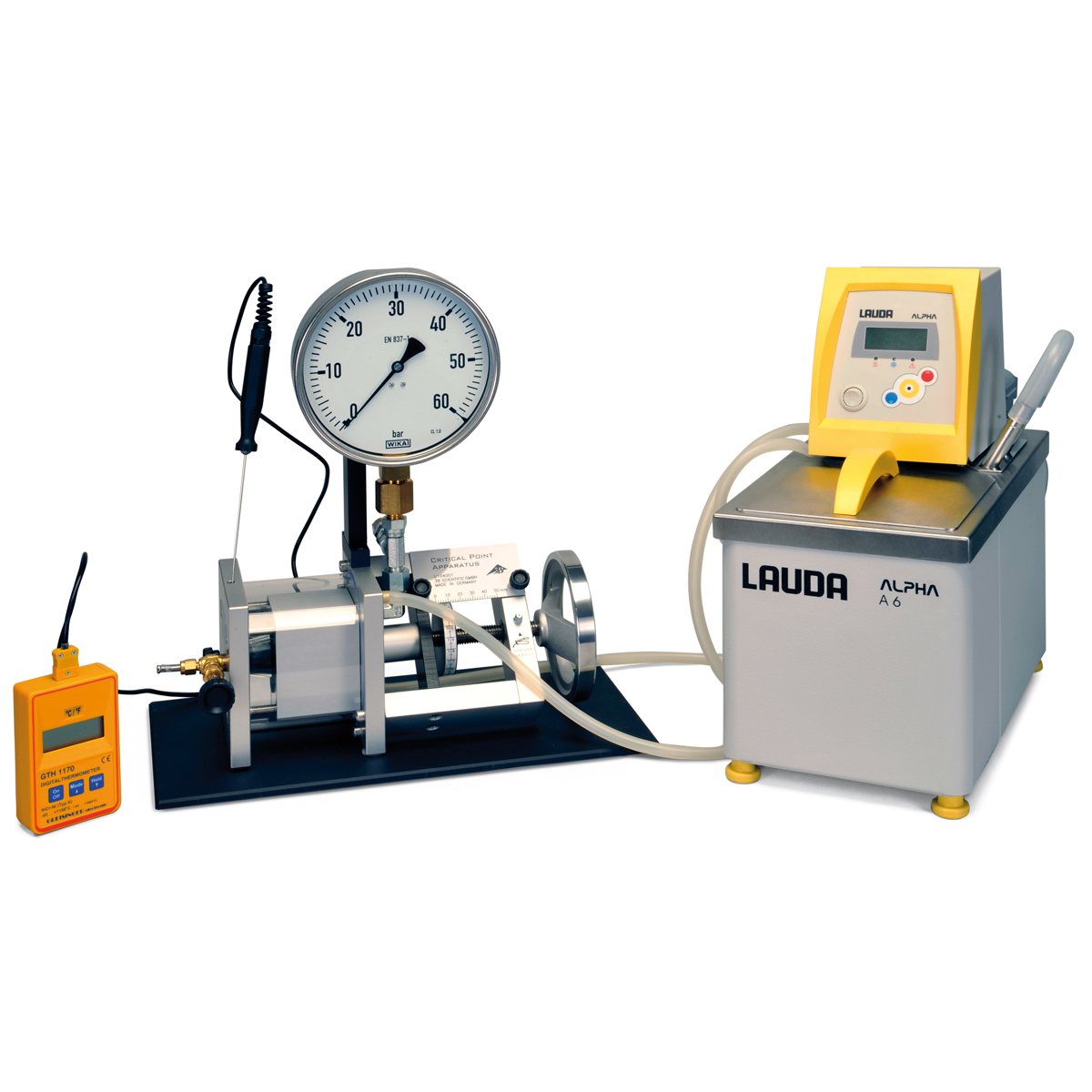

La cella di misura è avvolta da una camera d'acqua trasparente. Tramite un termostato a circolazione è quindi possibile impostare una temperatura costante in modo molto preciso leggendo e controllando la temperatura con un termometro.
Le buone possibilità di lettura di volume, pressione e temperatura consentono di registrare diagrammi p-V o pV-p senza particolare fatica con risultati qualitativamente validi. Una correzione del volume in funzione della pressione e della temperatura consente di ottenere inoltre risultati quantitativamente validi in grado di reggere un confronto con i valori della letteratura.
Vedi anche esperimento UE2040300.

Dati tecnici: ..
Temperatura critica: 318,6 K (45,5°C)
Pressione critica: 3,76 MPa (37,6 bar)
Volume critico: 197,4 cm3/mol
Densità critica:  0,74 g/mol
Range di temperatura: 10 – 60°C
Pressione massima 6,0 MPa (60 bar)
Volume massimo: 15,7 cm3
Diametro manometro: 160 mm
Foro per sensore di temperatura: 6 mm Ø
Attacchi per mezzo termico: 7 mm Ø
Attacco della valvola riduttrice: 1/8" Ø
Allacciamento del gas in dotazione: 3,5 mm Ø
Dimensioni: ca. 380 mm x 200 mm x 400 mm
Peso: ca. 7 kg

Nota: ..
Secondo le migliori prassi di laboratorio, si raccomanda di alimentare il gas attraverso una conduttura fissa quando l’apparato per il punto critico viene utilizzato con frequenza. In caso di uso occasionale, è invece più pratico utilizzare una bombola del gas come fonte del gas di prova.

Ambito di consegna: ..
1   Apparecchio per il punto critico, riempito con olio idraulico (olio di ricino) ma senza gas di prova (SF6)
1   Dispositivo di riempimento dell'olio
1   Chiave a brugola 1,3 mm (per la vite senza testa della scala rotante)
1   Tubo flessibile in plastica, diametro interno 3 mm
1   Raccordo filettato per tubi per 1/8" (apertura chiave 11)
1   Ingrassatore

Non incluso nella fornitura, ma necessario aggiuntivamente: ..
    Esafluoro di zolfo SF6

Nota: ..
Necessario per l'occasionale pulizia o rabbocco dell'olio idraulico:
    Olio di ricino (n. dell'art.: 1002671)
    Pompa per vuoto ad elevata potenza

Art. No.: 1002670 [U104001]
Peso 8.349 kg
Dimensioni 50.8 x 43.2 x 27.9 cm
Marca 3B Scientific
