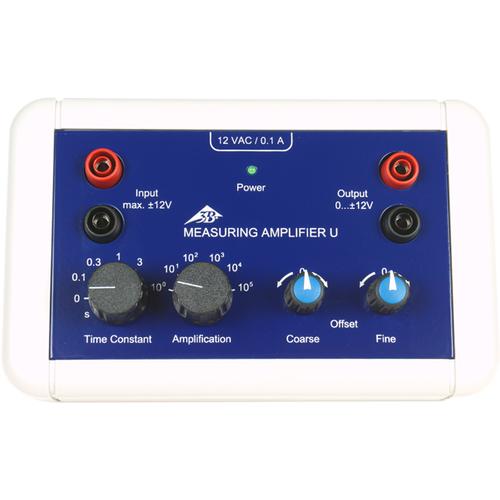

Amplificatore di misura
(115 V, 50/60 Hz)

624,64 € IVA inclusa

Riassortimento entro 2-10 giorni

Spedizione nazionale gratuita

Panoramica di tutti gli esperimenti in cui viene utilizzato il prodotto

Fai una domanda

Descrizione
Utilizzato nei seguenti esperimenti

Informazioni sul prodotto:_..

Questo amplificatore di misura amplifica segnali di misura a bassa ampiezza provenienti da sorgenti di segnali a bassa impedenza per la misurazione con qualsiasi voltmetro o oscilloscopio. Utilizzando una resistenza shunt esterna R_Shunt , è possibile misurare anche correnti ridotte. Le tensioni di offset possono essere compensate mediante regolatori di offset per la regolazione grossolana e la regolazione fine. Il guadagno può essere selezionato a gradini da 0 a 5 potenze di dieci. Il rumore ad alta frequenza o altri segnali di disturbo vengono filtrati da un filtro passa-basso con una costante di tempo commutabile a gradini tra 0 e 3 s. La tensione di uscita ha lo stesso segno della tensione di ingresso.

Dati tecnici:_..

Resistenza di ingresso:	10 kΩ
Resistenza di uscita:	300 Ω
Deriva della tensione di offset:	< 2 μV/K (dopo ca. 15 min di tempo di funzionamento)
Fattori di amplificazione:_..	10⁰; 10¹; 10²; 10³; 10⁴; 10⁵
Tolleranza dei fattori di amplificazione:	< 2,5 %
Tensione di ingresso:	max. ±12 V (protezione da sovraccarico fino a 100 V a breve termine)
Tensione di uscita:	0 … ±12 V (protetto da cortocircuito)
Alimentatore:	12 V CA, (tramite alimentatore a spina)
Temperatura ambiente:	5°C – 23°C – 40°C
Temperatura di stoccaggio:	-20°C – 70°C
Umidità relativa:	< 85 % (senza condensazione)
Posizione d’uso:	orizzontale
Grado di inquinamento:	2
Grado di protezione:	IP20
Dimensioni:	ca. 170 mm x 105 mm x 50 mm
Massa:	ca. 335 g

Tabella 1: Campi di misura e intervalli di frequenza (basati su una tensione di uscita di 1 V)_..
Guadagno:	Tensione di ingresso:	Corrente attraverso R_Shunt = 100 Ohm:	Frequenza:
10⁰	1 V	10 mA	0 … 25 kHz
10¹	100 mV	1 mA	0 … 25 kHz
10²	10 mV	100 µA	0 … 25 kHz
10³	1 mV	10 µA	0 … 20 kHz
10⁴	100 µV	1 µA	0 … 7 kHz
10⁵	10 µV	100 nA	0 … 7 kHz

Tabella 2: Frequenze di taglio del filtro passa-basso commutabile_..

Costante di tempo:_..	Frequenza di taglio:_..
0,0 s	vedere Tabella 1
0,1 s	1,6 Hz
0,3 s	0,5 Hz
1,0 s	0,16 Hz
3,0 s	0,05 Hz
