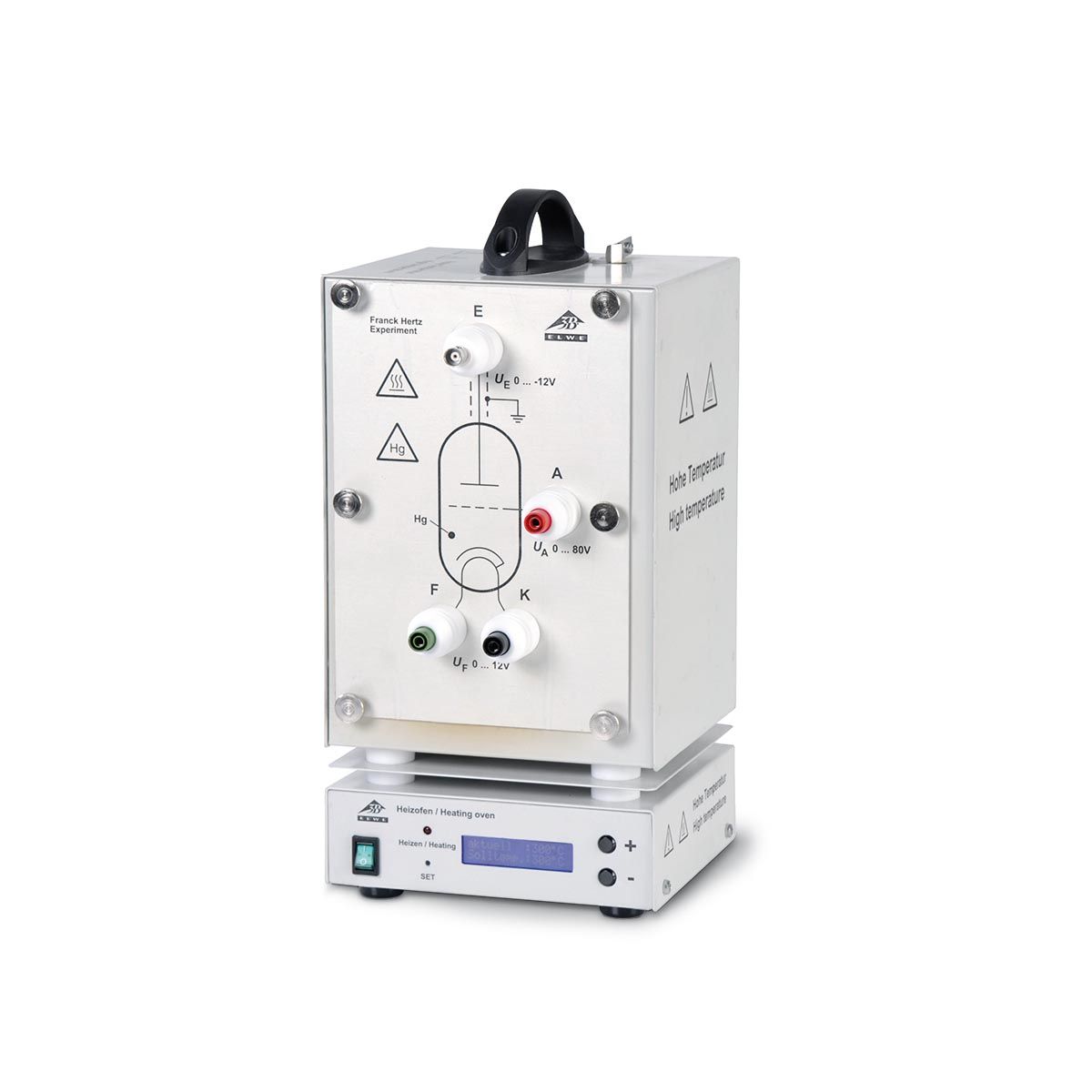

Tube de Franck-Hertz au mercure avec four
Tube de Franck-Hertz au mercure avec four
| Information sur le produit : |
Le tube de Franck-Hertz au mercure est un tube électronique à vide poussé avec remplissage au mercure.
| Son composant clé est un système d’électrodes plan-parallèle composé de : .. | |
| • | D’une cathode à oxyde à chauffage indirect avec diaphragme sténopéique |
| • | D’une anode grillagée |
| • | D’une électrode collectrice .. |
Afin d’atteindre la pression de vapeur du mercure requise pour une probabilité de collision suffisante des électrons avec les atomes de mercure, le tube électronique doit être chauffé dans le four. Le tube de Franck-Hertz est positionné de manière à ce que l’ensemble du tube, y compris les fils de connexion, atteigne une température constante et homogène. Cela est nécessaire, car la densité de vapeur du mercure suit toujours la partie la plus froide du tube. Le four électrique avec régulation de température continue est équipé d’un affichage de la température numérique pour la température de consigne et la température réelle. La mesure et la régulation de la température sont assurées par un microcontrôleur intégré et une sonde de mesure Pt100.
Le tube et le chauffage sont logés dans un boîtier métallique peint avec deux fenêtres d’observation. Le boîtier est équipé d’une ouverture avec un support de pince à ressort pour un thermomètre ainsi que d’une poignée de transport isolée thermiquement.
| Spécifications techniques : .. |
| Tube de Franck-Hertz : .. | |
| Tension de chauffage : | 4 V – 9 V CA/CC |
| Tension de grille : | 0 V – 80 V |
| Tension de freinage : | env. 1,5 V |
| Température de fonctionnement : | env. 160 °C – 200 °C |
| Dimensions du tube : | env. 130 mm x 26 mm Ø |
| Masse : | env. 380 g |
| Chauffage / Boîtier : .. | |
| Tension du secteur : | 230 V, 50/60 Hz |
| Ouverture frontale : | env. 230 mm x 160 mm |
| Puissance de chauffage : | 800 W |
| Température maximale : | 300 °C |
| Stabilité de température : | env. ±1 °C |
| Dimensions : | env. 335 mm x 180 mm x 165 mm |
| Masse : | env. 5,6 kg |
| Recommandation : .. |
| Réf. : |
Expérience :
|
|
| 8000712 | Expérience : Franck-Hertz – Mercure (230 V, 50/60 Hz) | |
| 8000714 | Expérience : Franck-Hertz – Néon (230 V, 50/60 Hz) | |
| 8000716 | Expérience : Potentiels d'Ionisation (230 V, 50/60 Hz) |
Réf. Article: 1023095
| Masse | 5.63 kg |
| Brand | 3B Scientific Teltron |
| Réf. Article précédente | 1006795 |
