Étalon de Fabry-Pérot 508 nm - 644 nm
Étalon de Fabry-Pérot 508 nm - 644 nm
Pour le filtrage optique et la génération des anneaux d'interférence dans l'expérience sur l'effet Zeeman.

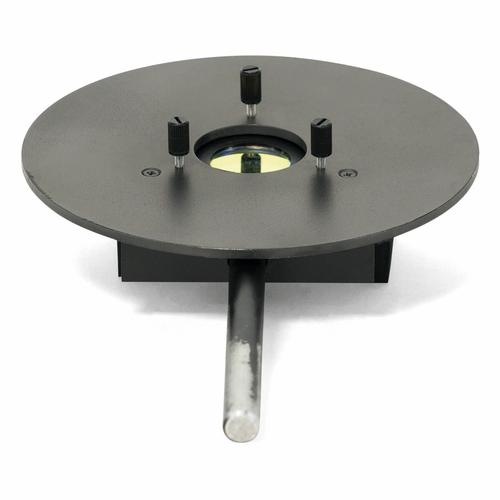

L'étalon fixe (haut-débit) est constitué d'un substrat avec un miroir des deux côtés et de réflexion partielle de haute réflectivité. Le substrat et les miroirs forment un résonateur optique qui remplit les conditions de résonance pour une gamme de longueurs d'onde spécifique de 508 nm à 644 nm des lignes rouges du cadmium qui nous intéressent. L'inclinaison de l'étalon par rapport à l'axe optique peut être réglée au moyen de vis de réglage dans le cadre, ce qui permet de décaler le motif des anneaux d'interférence à la fois horizontalement et verticalement.
L'étalon fixe (haut-débit) est constitué d'un substrat avec un miroir des deux côtés et de réflexion partielle de haute réflectivité. Le substrat et les miroirs forment un résonateur optique qui remplit les conditions de résonance pour une gamme de longueurs d'onde spécifique de 508 nm à 644 nm des lignes rouges du cadmium qui nous intéressent. L'inclinaison de l'étalon par rapport à l'axe optique peut être réglée au moyen de vis de réglage dans le cadre, ce qui permet de décaler le motif des anneaux d'interférence à la fois horizontalement et verticalement.
| Gamme de longueurs d'onde : | 508 nm - 644 nm |
| Matériau de substrat : | Suprasil |
| Indice de réfraction : | 1,4567 |
| Coefficient de réflexion : | 0,85 |
| Planéité : | 32 nm (λ/20) |
| Ouverture : | 22 mm |
| Diamètre extérieur : | 130 mm |
| Diamètre de manche : | 10 mm |
| Hauteur extrémité de manche – axe optique : |
150 mm |
Réf. Article: 1022359
| Masse | 0.34 kg |
| Brand | 3B Scientific |
| Réf. Article précédente | 1020903 |
