Experimento para demostrar el efecto Zeeman normal

Nota: Este montaje experimental también puede utilizarse para realizar el experimento "Interferómetro de Fabry-Pérot, Determinación del Magnetón de Bohr" (UE5020900). Además, el experimento puede ampliarse con un filtro de banda y un segundo etalón de Fabry-Pérot para incluir el experimento "Efecto Zeeman anómalo, estructura hiperfina" (UE5020800).

Este experimento permite la investigación del efecto Zeeman normal utilizando la línea roja (λ = 643,8 nm) del cadmio. El efecto Zeeman se estudia en configuraciones tanto transversales (perpendicular) como longitudinales (paralela) en relación con un campo magnético externo variable. La configuración longitudinal se facilita mediante un orificio escalonado en el zapato polar del electroimán.

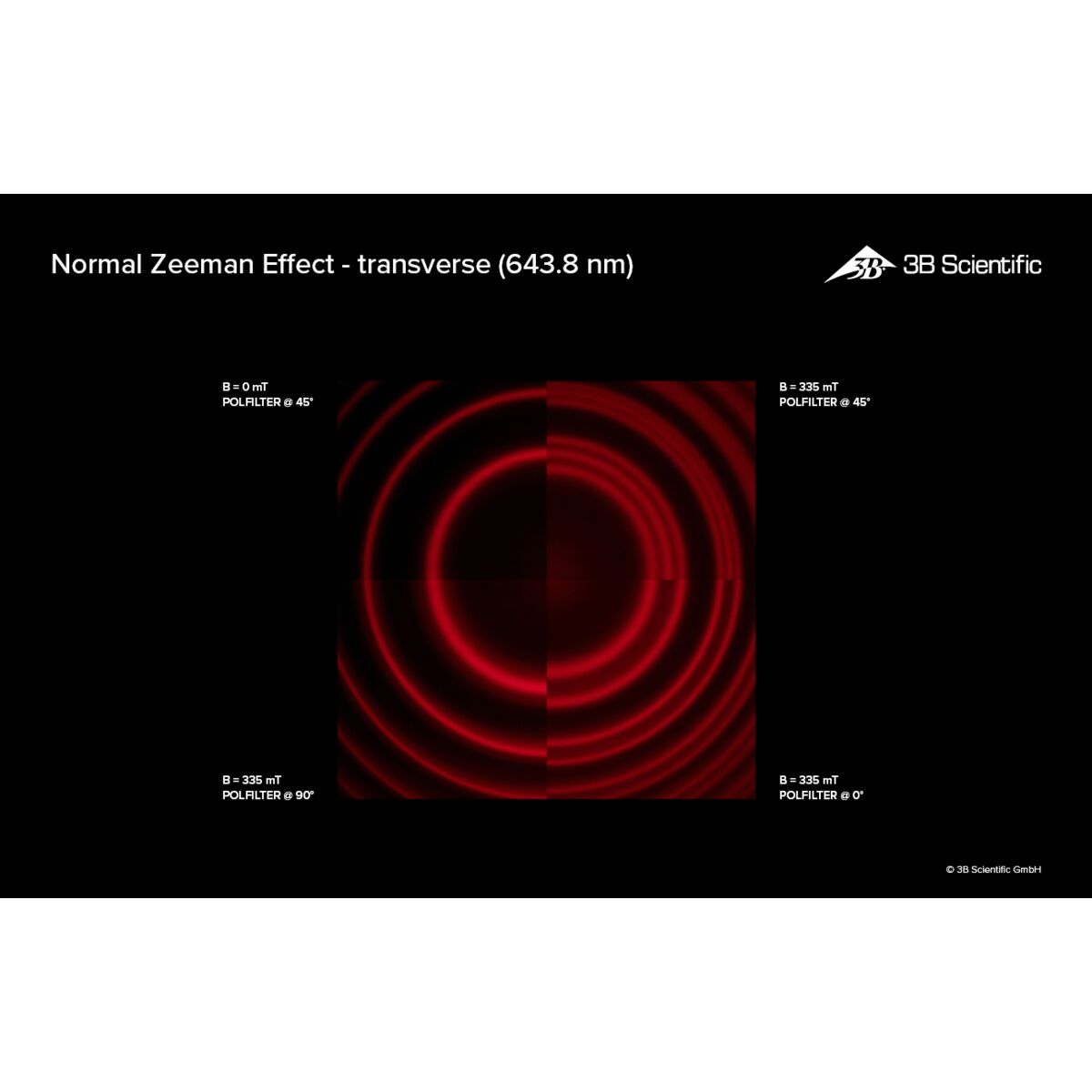

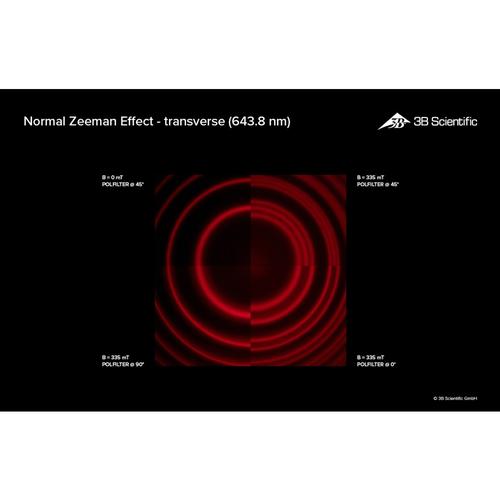

A medida que la luz de la lámpara de Cd pasa a través del etalón de Fabry-Pérot, se forman anillos de interferencia, que se dividen en dobletes o tripletes dependiendo de la dirección del campo magnético externo. La polarización lineal o circular de las líneas se analiza utilizando un filtro polarizador y una placa de cuarto de onda.

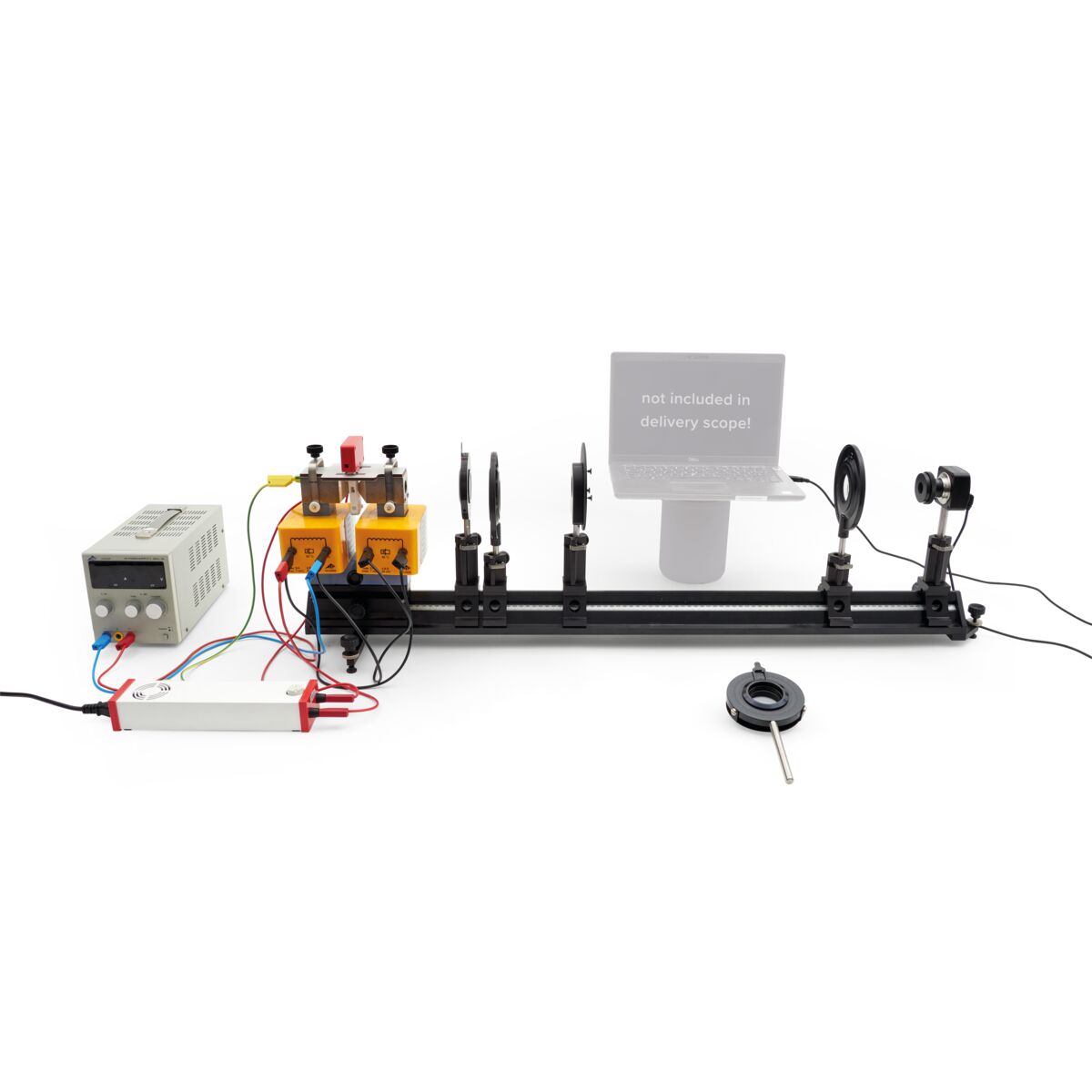

La división de los anillos de interferencia se registra con una cámara de microscopio. Un filtro rojo en la lente de enfoque mejora el contraste y la profundidad de campo para analizar las líneas de Cd. El software de la cámara correspondiente (para Windows) permite tanto la observación cualitativa de la imagen en vivo como el análisis cuantitativo utilizando capturas de pantalla. El experimento se monta en un banco óptico de precisión estable.

Nota:

El manual experimental está disponible en inglés y alemán.
