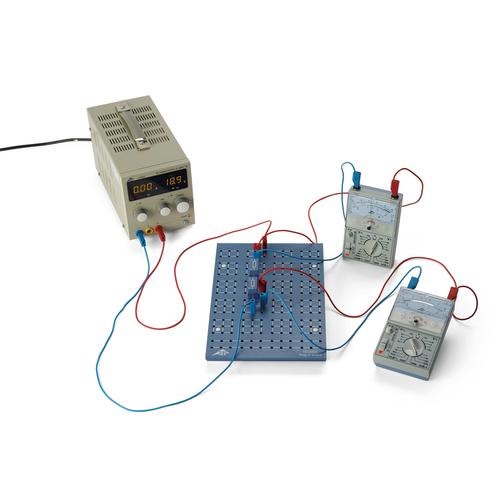

![Experimento:
Divisor de tensión
(115 V, 50/60 Hz), 8000616 [UE3020340-115], Transporte de cargas y corriente](/imagelibrary/UE3020340-115/UE3020340-115_01_Experimento-Divisor-de-tension-115-V-5060-Hz.jpg)
![Experimento:
Divisor de tensión
(115 V, 50/60 Hz), 8000616 [UE3020340-115], Transporte de cargas y corriente](/thumblibrary/UE3020340-115/UE3020340-115_01_1200_1200_Experimento-Divisor-de-tension-115-V-5060-Hz.jpg)
Experimento:
Divisor de tensión
(115 V, 50/60 Hz)
Objetivo: Mediciones de tensión y corriente en un divisor de tensión sin carga y en uno cargado
En el caso más sencillo, un divisor de tensión está formado por una conexión en serie de dos resistencias óhmicas, con las cuales una tensión total se divide en dos tensiones parciales. Se habla de un divisor de tensión cargado cuando además es necesario considerar una resistencia de carga. Se calculan las corrientes y las tensiones parciales como en cualquier conexión en serie o en paralelo, aplicando las leyes de Kirchhoff. En el caso de un divisor de tensión sin carga o en vacío, la tensión parcial varía entre cero y el valor de la tensión total. Se tiene una diferencia muy grande se tiene en el caso de un divisor de tensión cargado con resistencias de carga muy pequeñas. Aquí la tensión parcial asume valores muy pequeños independientes de la tensión parcial.
