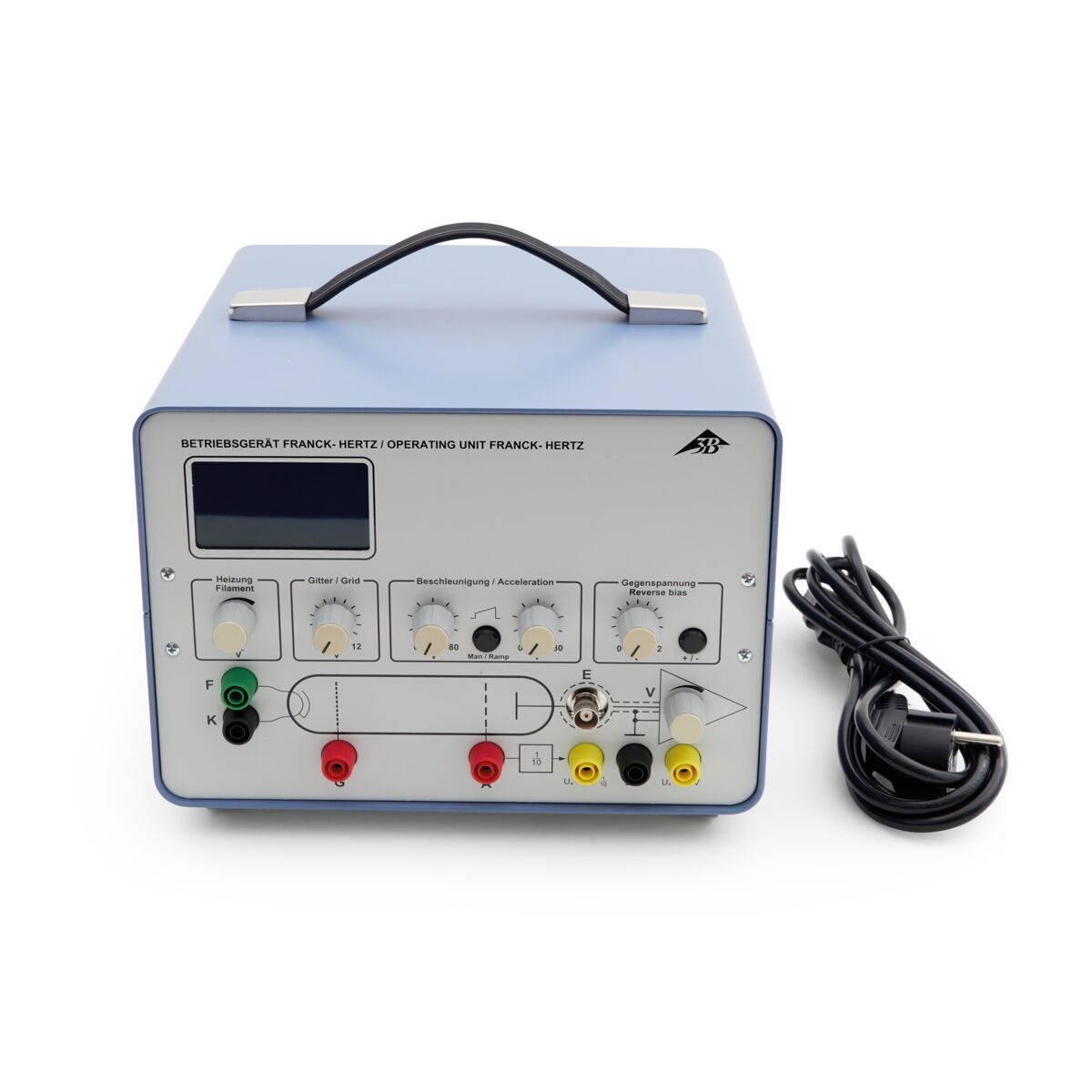

A unidade de medição / controle Franck-Hertz pode ser usada para operar o tubo de Franck-Hertz com enchimento de mercúrio, o tubo de Franck-Hertz preenchido com gás neônio ou o tubo eletrônico – potenciais de ionização.
Ela fornece todas as tensões necessárias para operar os tubos e inclui um amplificador de corrente contínua integrado altamente sensível para medir a corrente de coletor. As tensões podem ser lidas simultaneamente em um único display. São fornecidas saídas de medição analógicas adicionais para a corrente anódica e a tensão de aceleração. A tensão de aceleração pode ser selecionada como uma tensão de corrente contínua estabilizada, ajustável manualmente, ou como uma tensão dente de serra (50 Hz).
|
Tensão de rede: |
230 V ±10% (50/60 Hz) |
|
Tensão de aquecimento UF: |
0 V − 12 V |
continuamente ajustável |
|
Corrente de aquecimento: |
0 A − 2,5 A |
|
|
Tensão de controle UG: |
0 V − 12 V |
continuamente ajustável |
|
Tensão de aceleração UA: |
0 V − 80 V |
continuamente ajustável ou dente de serra |
|
Tensão de frenagem UE: |
0 V − ±12 V |
continuamente ajustável, polaridade comutável |
|
Saída UY para corrente de coletor IE: |
IE = UA * 38 nA/V (0 V − 12 V) |
|
Saída UX para tensão de aceleração UA: |
UX = UA / 10 |
|
Saídas: |
tomadas de segurança de 4 mm |
|
Entrada: |
conector fêmea BNC |
|
Dimensões: |
aprox. 160 mm x 132 mm x 210 mm |
|
Massa: |
aprox. 3,4 kg |

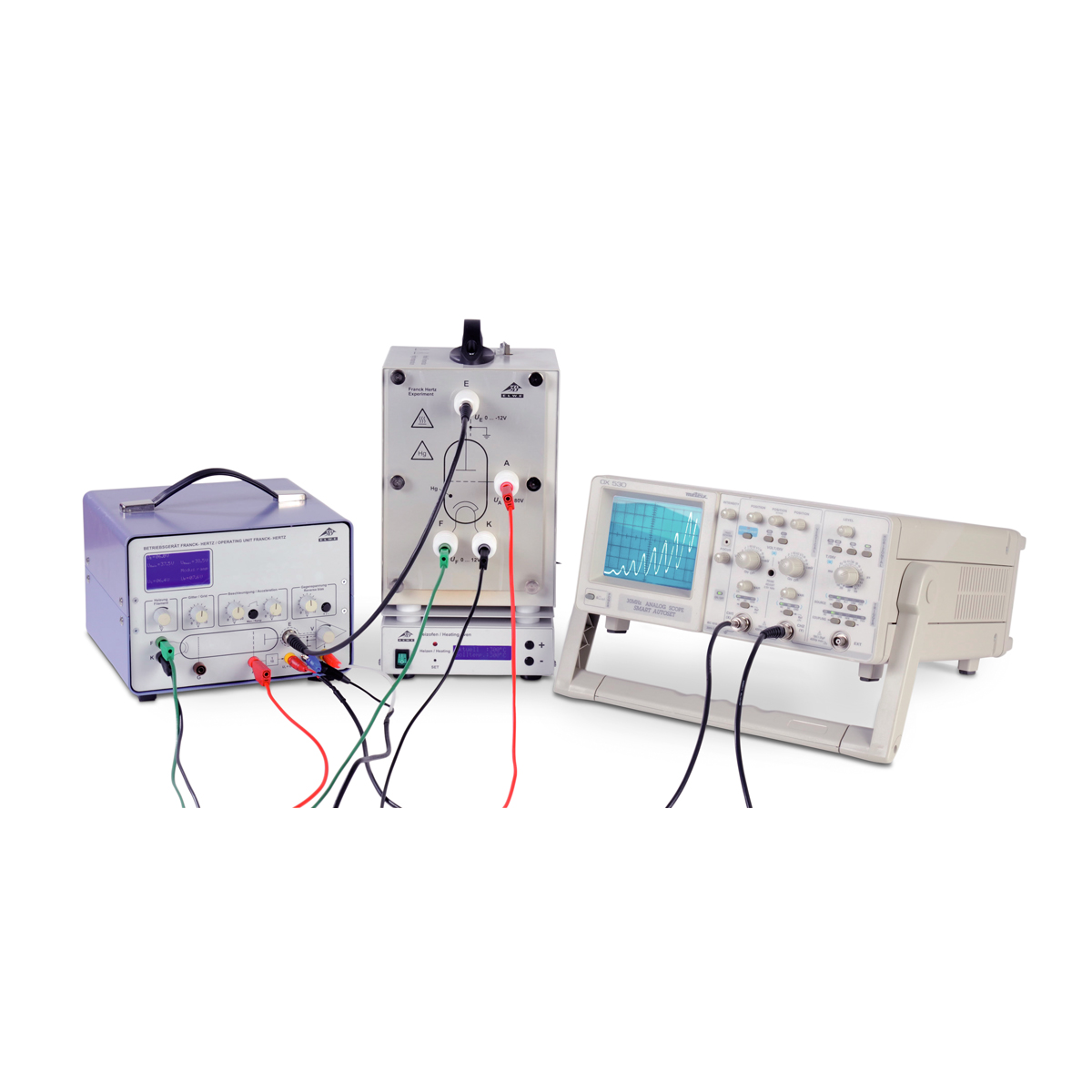

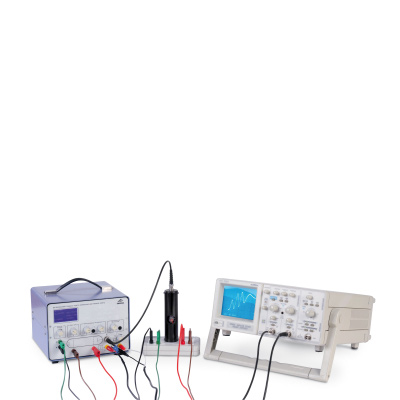

3B Scientific oferece três experimentos completos para o ensino escolar e universitário sobre o tema “verificação de estados de energia discretos em átomos”:
|
|
Cód. do item: |
Experimento:
|
|
|
8000712 |
Experimento: Franck-Hertz – Mercúrio (230 V, 50/60 Hz) |
|
|
8000714 |
Experimento: Franck-Hertz – Néon (230 V, 50/60 Hz) |
|
|
8000716 |
Experimento: Potenciais de Ionização (230 V, 50/60 Hz) |
Por favor notar que os impostos estão inclusos.
