Aplicações e experimentos: .. |
|
Esta unidade de controle controla a unidade básica de RPE e a unidade básica de RMN, permitindo abordar os seguintes temas e realizar os experimentos correspondentes:.. |
|
• |
Absorção por ressonância de um circuito ressonante de alta frequência |
|
• |
Dependência da frequência de ressonância em relação ao campo magnético |
|
• |
Espín do elétron e momento magnético do elétron |
|
• |
Determinação do fator g do elétron; fator de Landé do elétron livre |
|
• |
Spin do próton e momento magnético do próton e do núcleo |
|
• |
Determinação do fator g do núcleo |
|
• |
Imagem por ressonância magnética |
|
Informação do produto: .. |

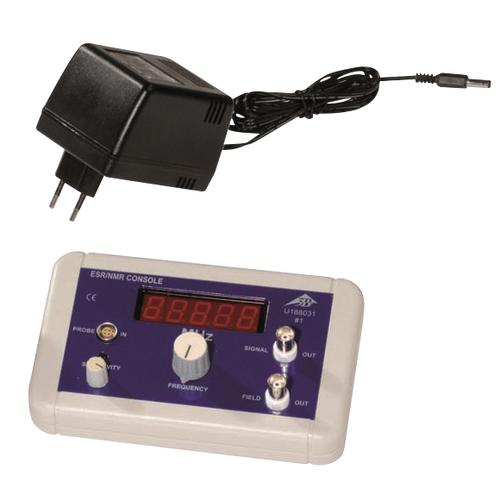

Esta unidade de controle é necessária para operar a unidade básica de RPE (cód. do item: 1022705). Em conjunto, os dois dispositivos permitem investigar a ressonância de spin eletrônico (RPE) do elétron desemparelhado nas moléculas de DPPH (2,2-difenil-1-picril-hidrazila).
Ela também é necessária para operar a unidade básica de RMN (cód. do item: 1022706) e investigar a ressonância magnética nuclear (RMN) em glicerina, poliestireno e Teflon®.
As ressonâncias são observadas por meio de transições induzidas por radiofrequência à medida que o campo magnético externo varia. As curvas de absorção de ressonância podem ser exibidas usando um osciloscópio simples de dois canais ou o WiLab.
Esta unidade de controle fornece as tensões de controle e as tensões de alimentação necessárias para a unidade básica de RPE ou RMN, condiciona o sinal de medição para exibição em um osciloscópio e exibe a frequência do sinal RF.
|
Conexão do cabezal de medição: |
Tomada LEMO tetrapolar |
|
Conexão do par de bobinas: |
Fonte de corrente dente de serra; 0 − 250 mA; 50 ms |
|
Saída de campo magnético: |
Proporcional à corrente da bobina; 0 − 1 V; conector fêmea BNC |
|
Saída de sinal: .. |
Sinal de ressonância; 0 − 1 V; conector fêmea BNC .. |
|
Faixa de frequência: |
aprox. 45 − 75 MHz (RPE) |
|
.. |
aprox. 10 − 15 MHz (RMN) .. |
|
Fonte de alimentação: |
Fonte de alimentação de tomada; 12 V CA; 2,0 A |
|
|
Conexão de alimentação coaxial; 5,5 mm x 2,5 mm, |
|
.. |
Comprimento do cabo: 2 m .. |
|
Temperatura de operação: |
5 °C − 40 °C |
|
Umidade relativa: .. |
< 80 % (sem condensação) .. |
|
Dimensões: |
aprox. 170 mm x105 mm x 45 mm |
|
Massa: |
aprox. 500 g |
|
|
|
Compatibilidade
eletromagnética: |
Emissão: EN 55011:2009 |
|
Imunidade: DE 61326-1:2013 |
|
|
|
|
Segurança elétrica: |
Norma de segurança DIN EN 61010-1 |
|
|
Norma de segurança DIN EN 61558-2-6 |
|
|
|
|
Transformador: |
Transformador de segurança conforme a norma DIN EN 61558-2-6 |
|
Classe de proteção: |
2 |
|
Grau de poluição: |
2 |
|
Grau de proteção: |
IP20 |
|
Conteúdo do fornecimento: .. |
|
1 |
Unidade de controle RPE-RMN |
|
1 |
Fonte de alimentação de mesa; 12 V CA; 2,0 A |
|
1 |
Manual do produto |
|
Itens adicionais necessários: .. |
|
1 |
Módulo RPE (n.º do item: 1022705) |
|
ou |
|
1 |
Módulo RMN (n.º do item: 1022706) |
|
|
|
|
1 |
Osciloscópio digital 2 x 30 MHz (n.º do item: 1020910) |
|
ou |
|
1 |
Osciloscópio para PC 2 x 25 MHz (n.º do item: 1020857) |
|
|
|
|
2 |
Cabos de RF, 1 m (n.º do item: 1002746) |
