Aplicações e experimentos: .. |
|
Os seguintes tópicos podem ser abordados com este tubo de alto vácuo:.. |
|
• |

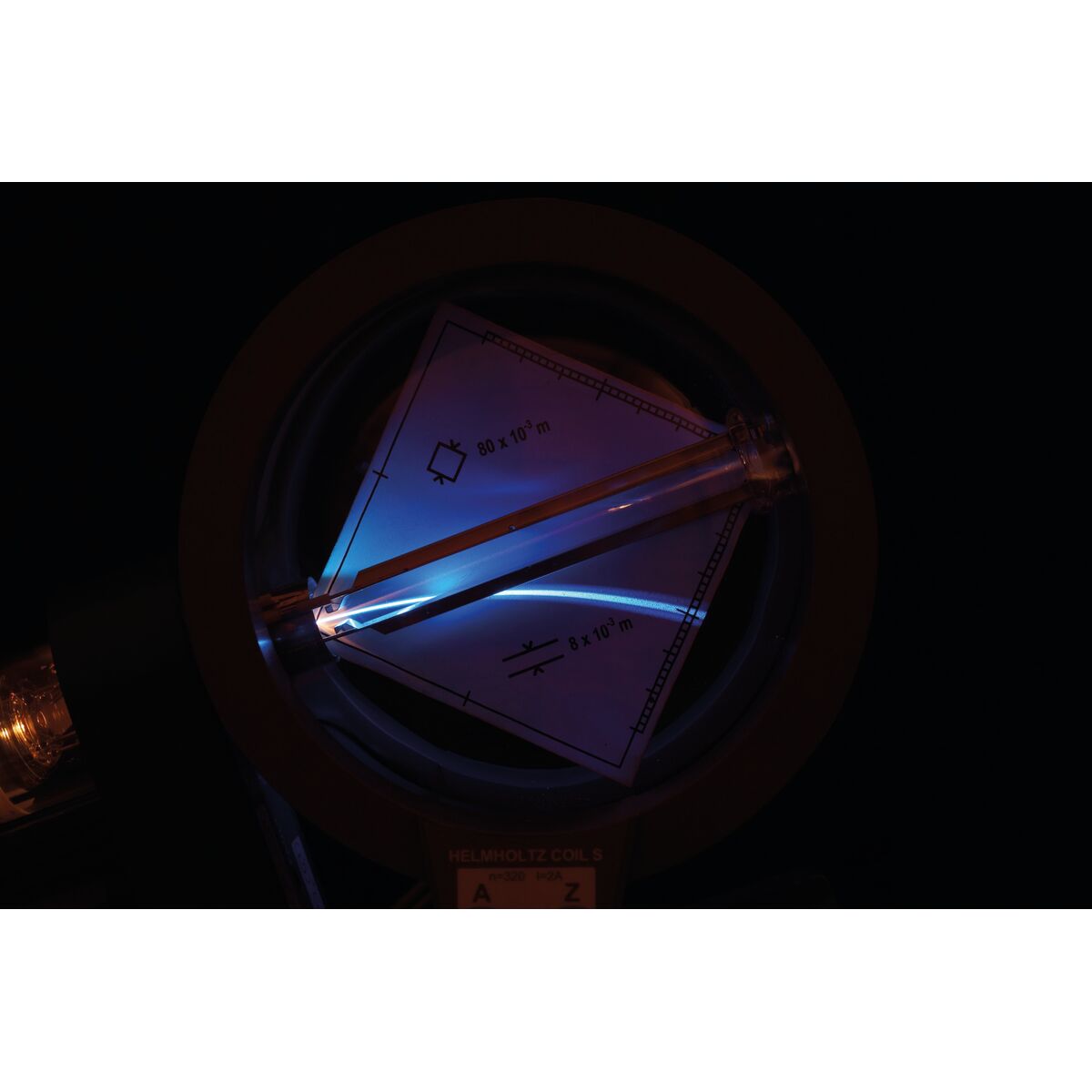

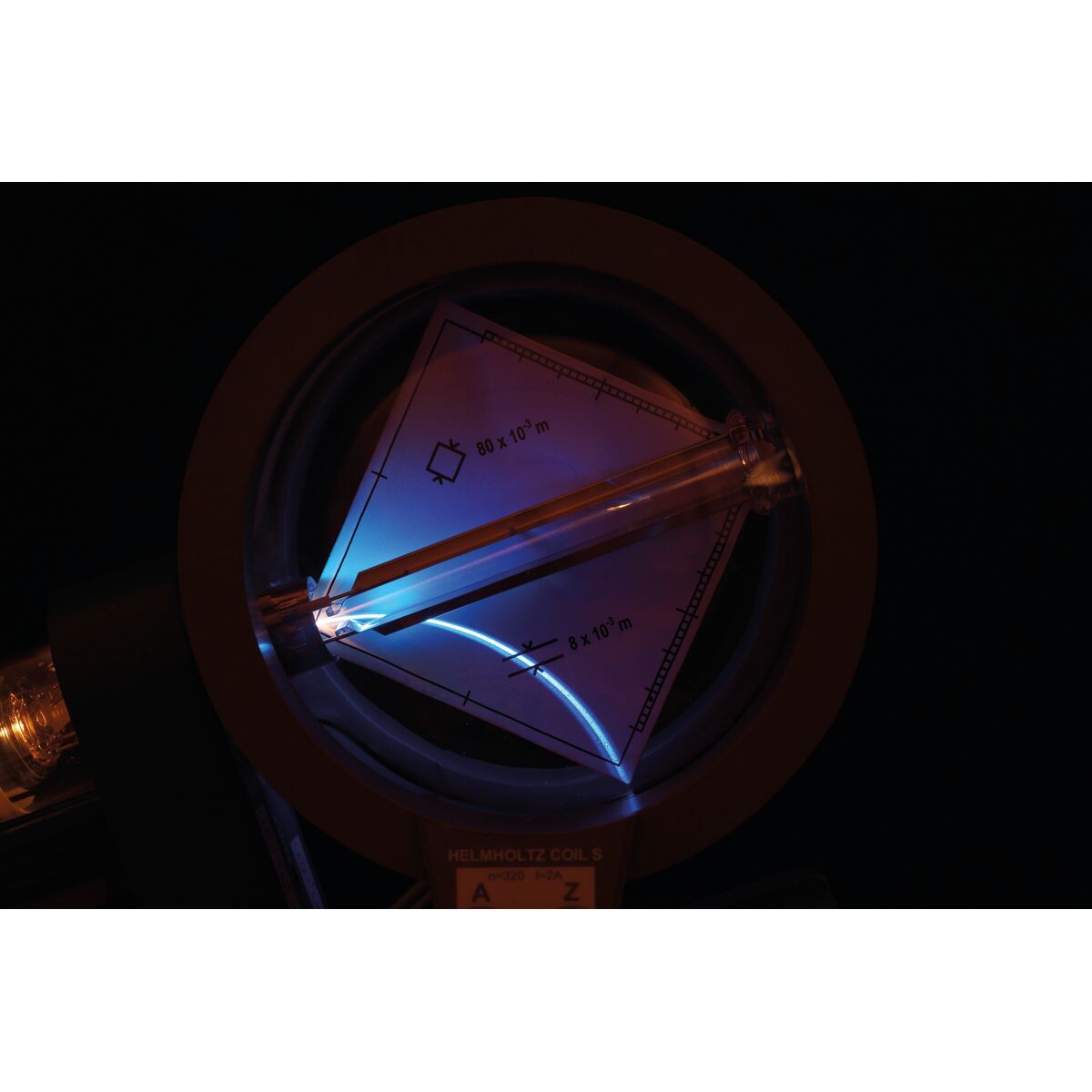

Investigação da deflexão de um feixe de elétrons em um campo magnético |
|
• |
Investigação da deflexão de um feixe de elétrons em um campo elétrico |
|
• |
Construção de um seletor de velocidades a partir de um campo elétrico e um campo magnético alinhados ortogonalmente |
|
• |
Estimativa da carga específica e/m do elétron. |
|
Informação do produto: .. |

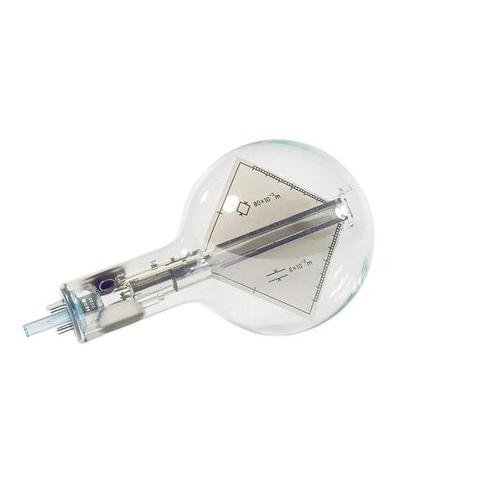

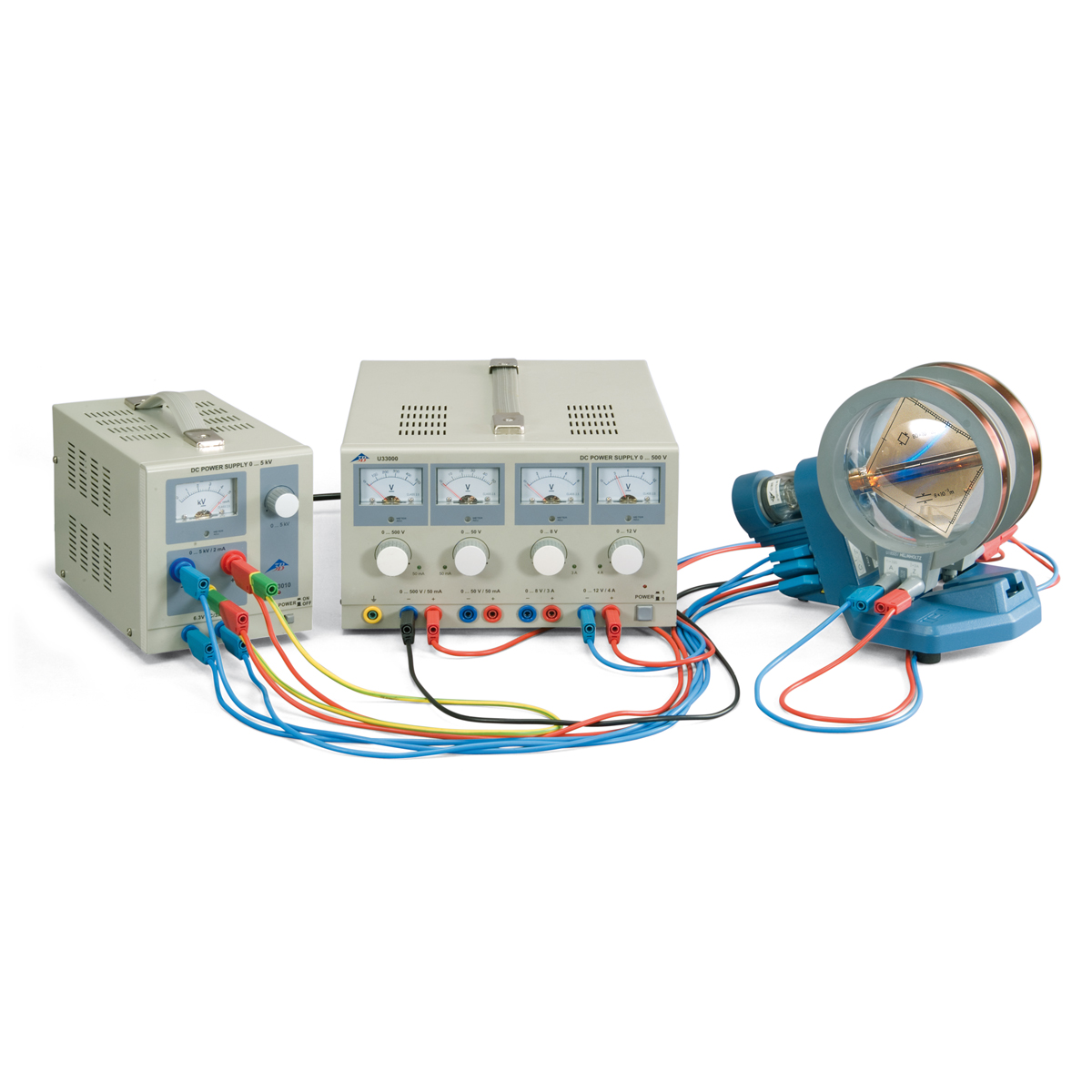

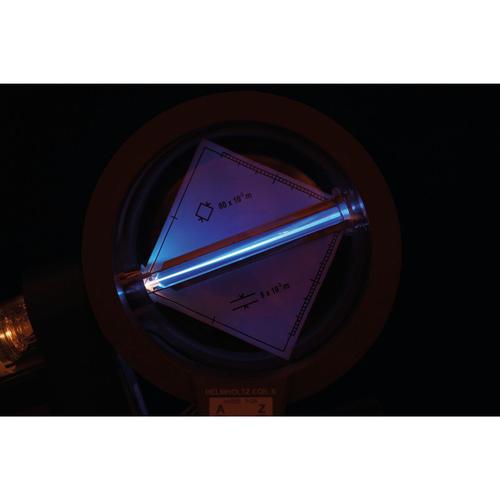

O tubo de Thomson possui um canhão de elétrons alojado em um bulbo de vidro evacuado, com um sistema de eletrodos focalizante, um filamento de tungstênio aquecido diretamente e um ânodo cilíndrico. O feixe de elétrons pode ser desviado eletrostaticamente por um par integrado de placas de deflexão que formam um capacitor de placas paralelas, ou magneticamente com bobinas de Helmholtz, tipo S (cód. do item: 1000611). Uma tela de mica plana com uma grade de 1 cm é montada entre as placas de deflexão e girada em 10° em relação ao eixo do feixe, permitindo observar claramente a trajetória do feixe de elétrons.
|
Tensão do filamento UF : |
máx. 6,3 V AC/DC |
|
Tensão anódica UA : |
2000 V – 5000 V CC |
|
Corrente anódica IA : |
aprox. 0,1 mA a UA = 4000 V |
|
Tensão das placas de deflexão: |
máx. 350 V |
|
Distância entre placas: |
aprox. 8 mm |
|
Tela fluorescente: |
aprox. 80 mm x 80 mm |
|
Bulbo de vidro: |
aprox. 130 mm Ø |
|
Comprimento total: |
aprox. 260 mm |
Por favor notar que os impostos estão inclusos.
