Aplicações e experimentos: .. |
|
• |

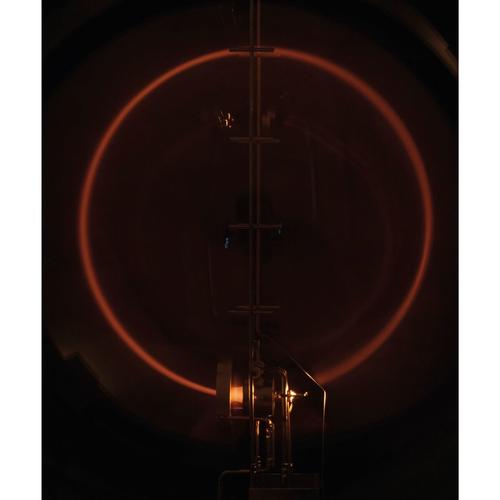

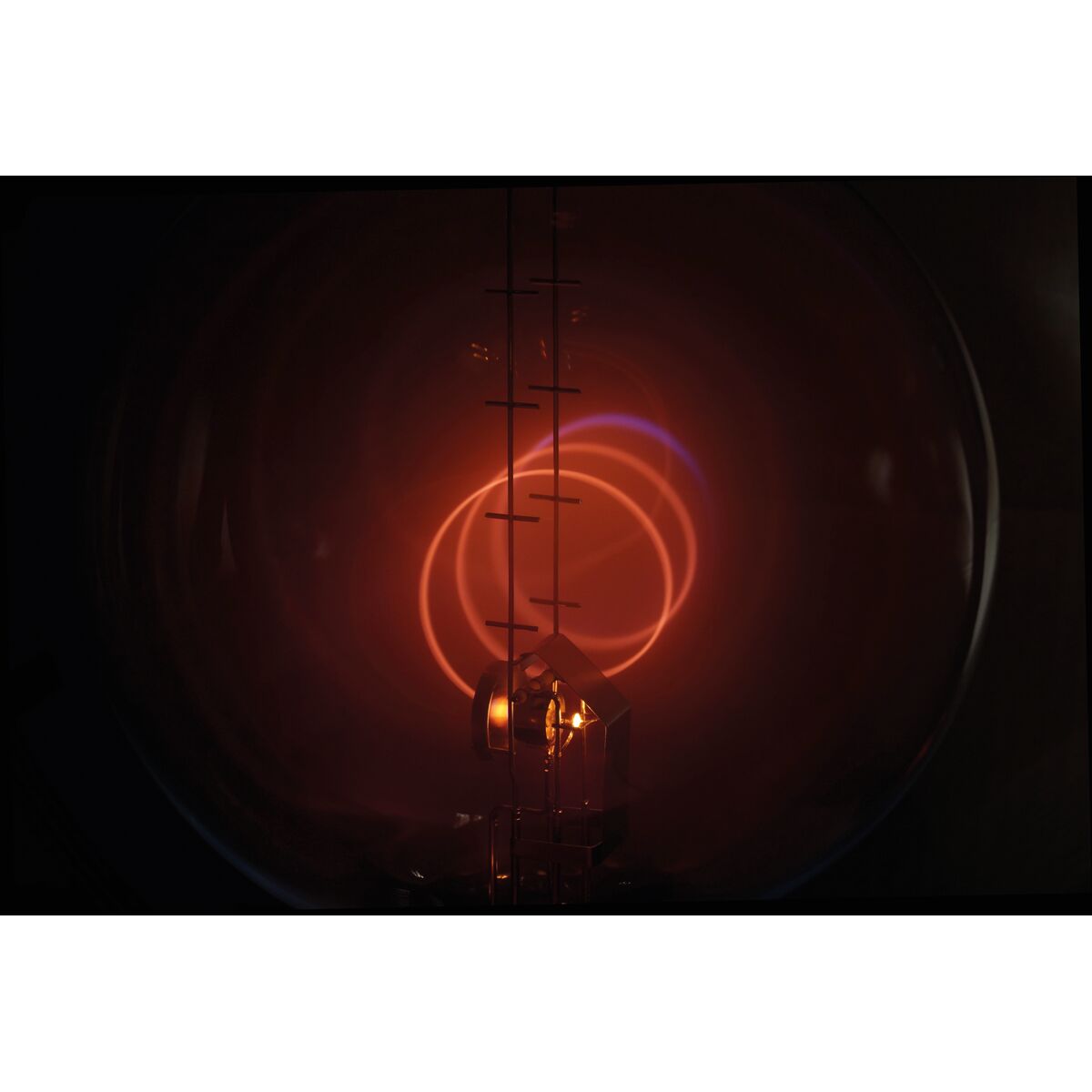

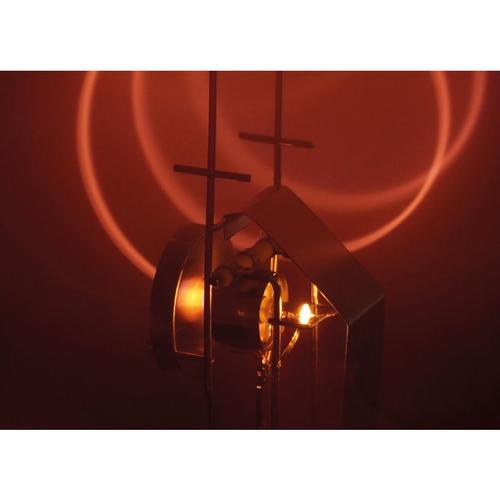

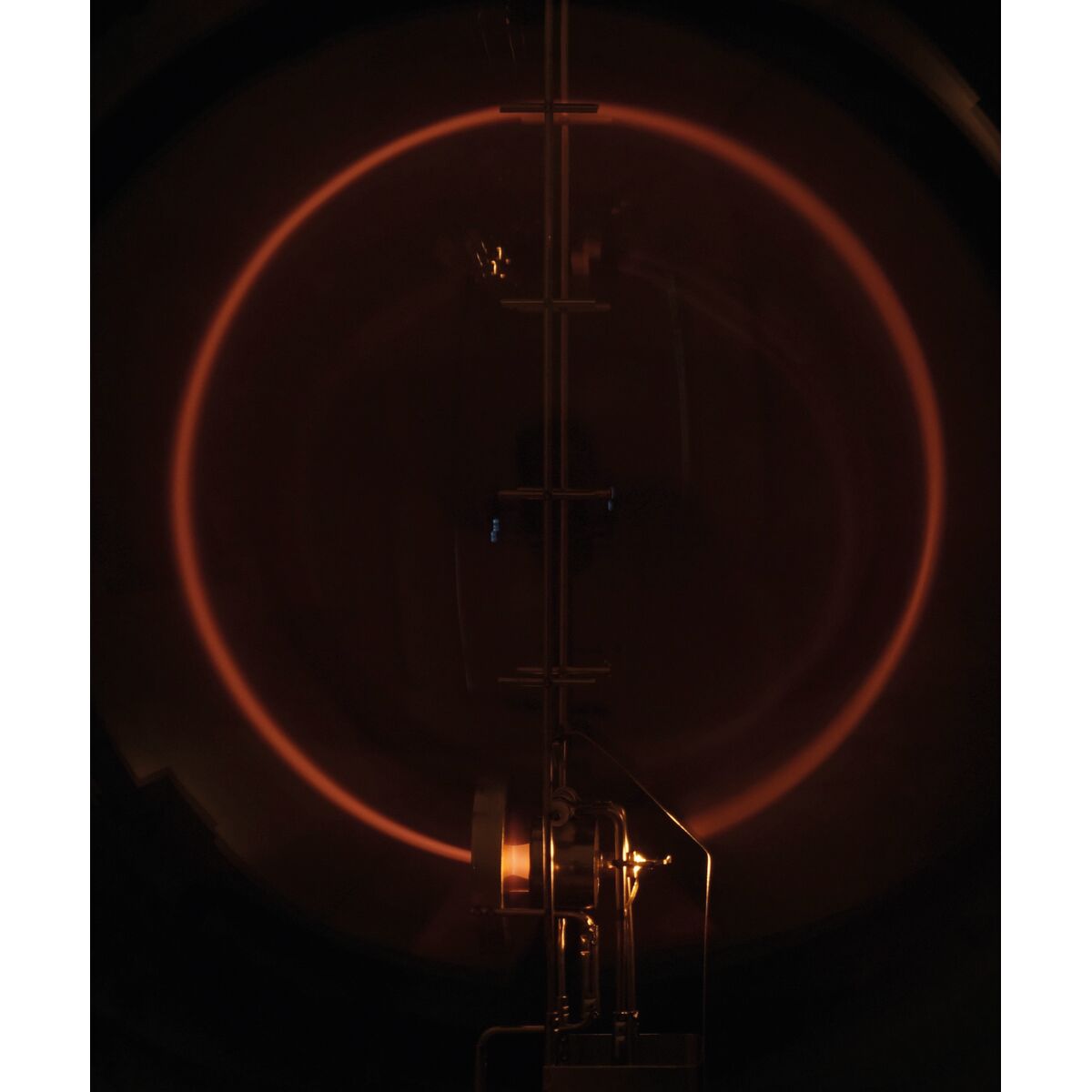

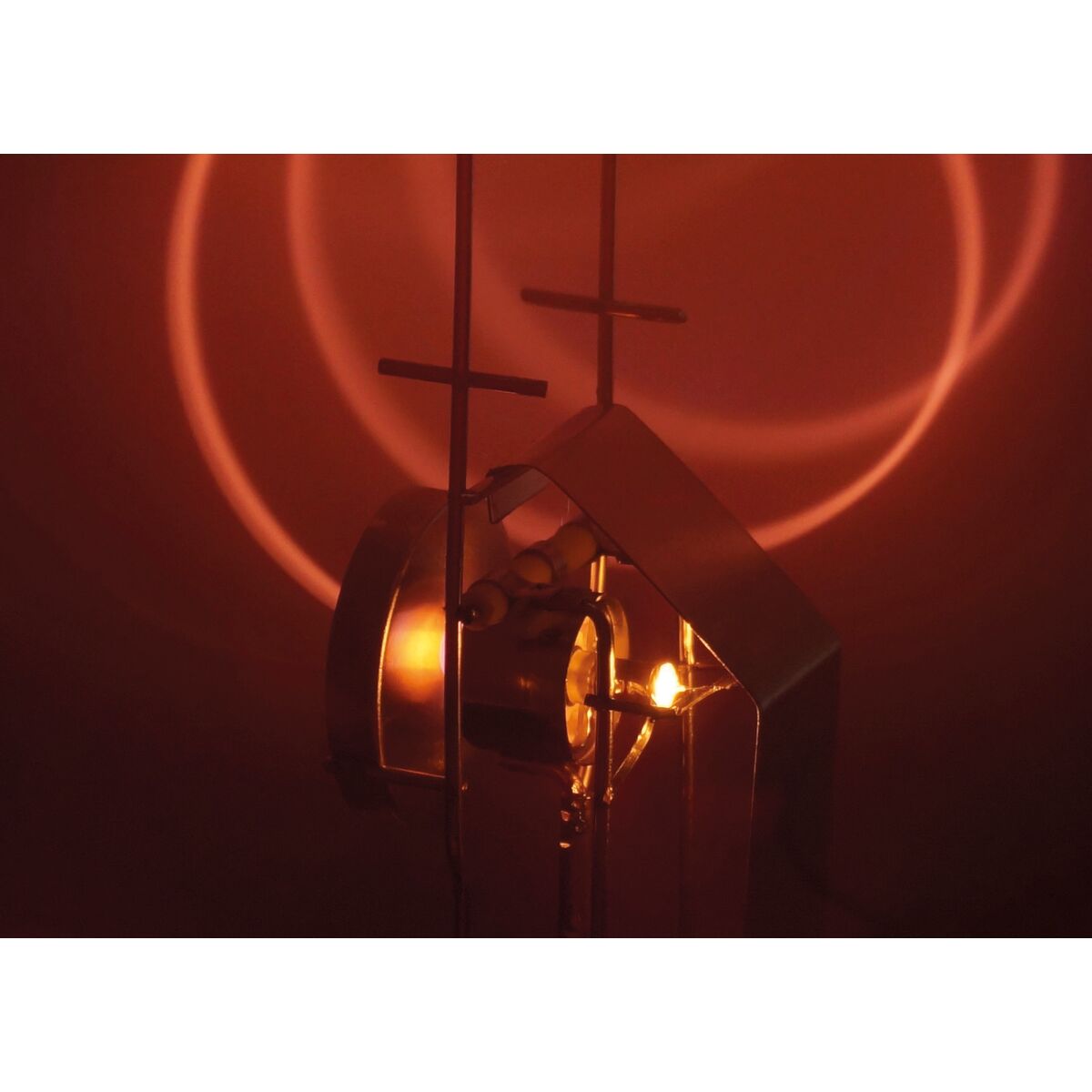

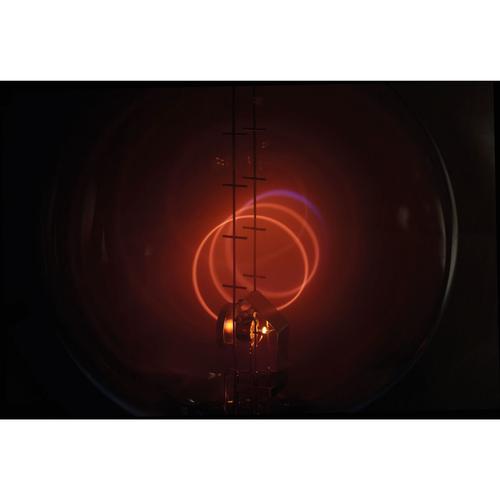

Deflexão de elétrons em uma trajetória circular fechada dentro de um campo magnético |
|
• |
Determinação da carga específica de um elétron e/m |
|
Informação do produto: .. |

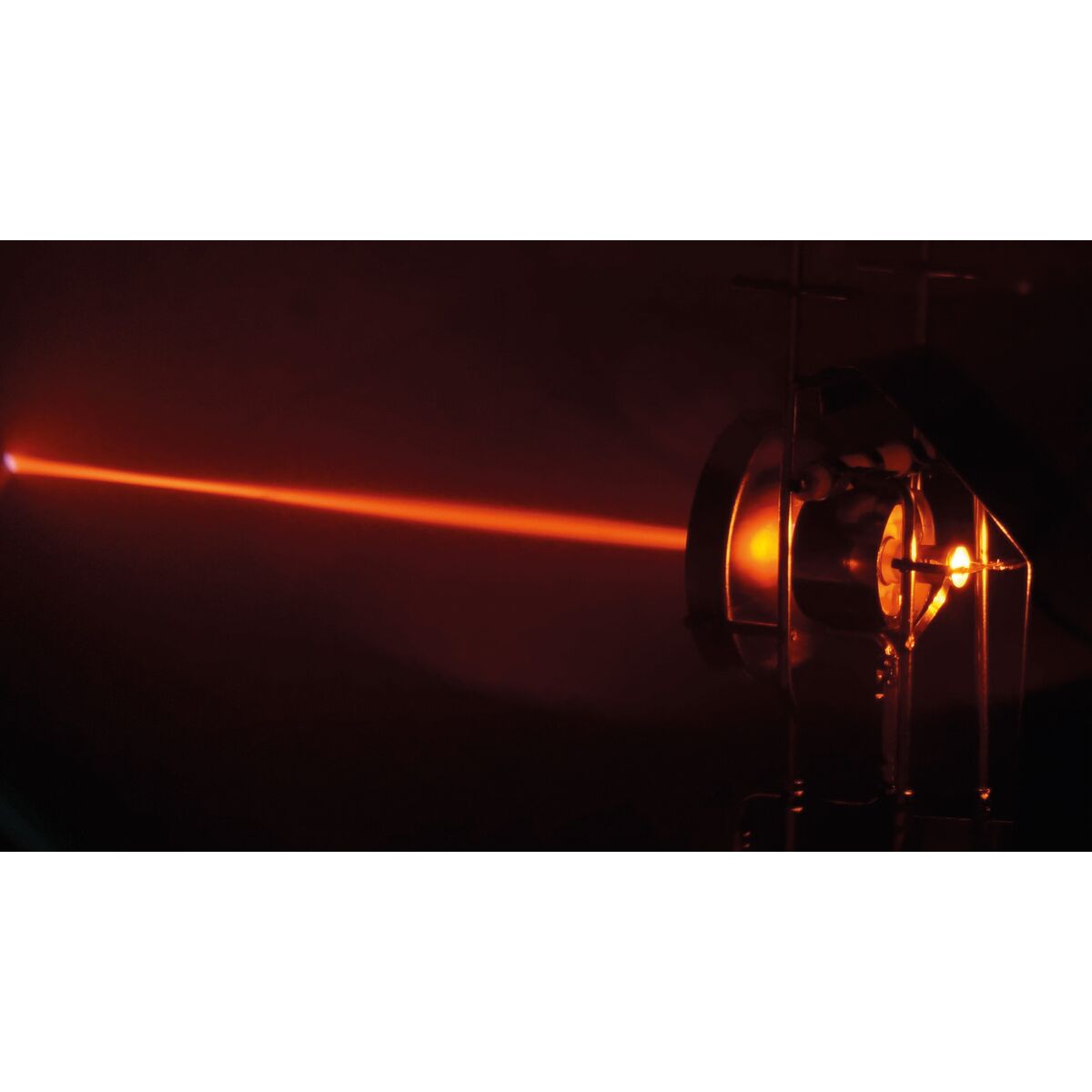

Utilizado em conjunto com o par de bobinas de Helmholtz (cód. do item 1000906), este tubo de raios de feixe estreito pode ser usado para investigar a deflexão de feixes de elétrons em um campo magnético homogêneo. O tubo contém uma atmosfera de gás residual de neônio que é ionizada ao longo da trajetória dos elétrons, produzindo um feixe brilhante, nitidamente definido. Marcas de medição integradas ao tubo permitem determinar o diâmetro da trajetória circular do feixe defletido sem erro de paralaxe. Usando a força de Lorentz, isso também permite determinar quantitativamente a carga específica do elétron, e/m.

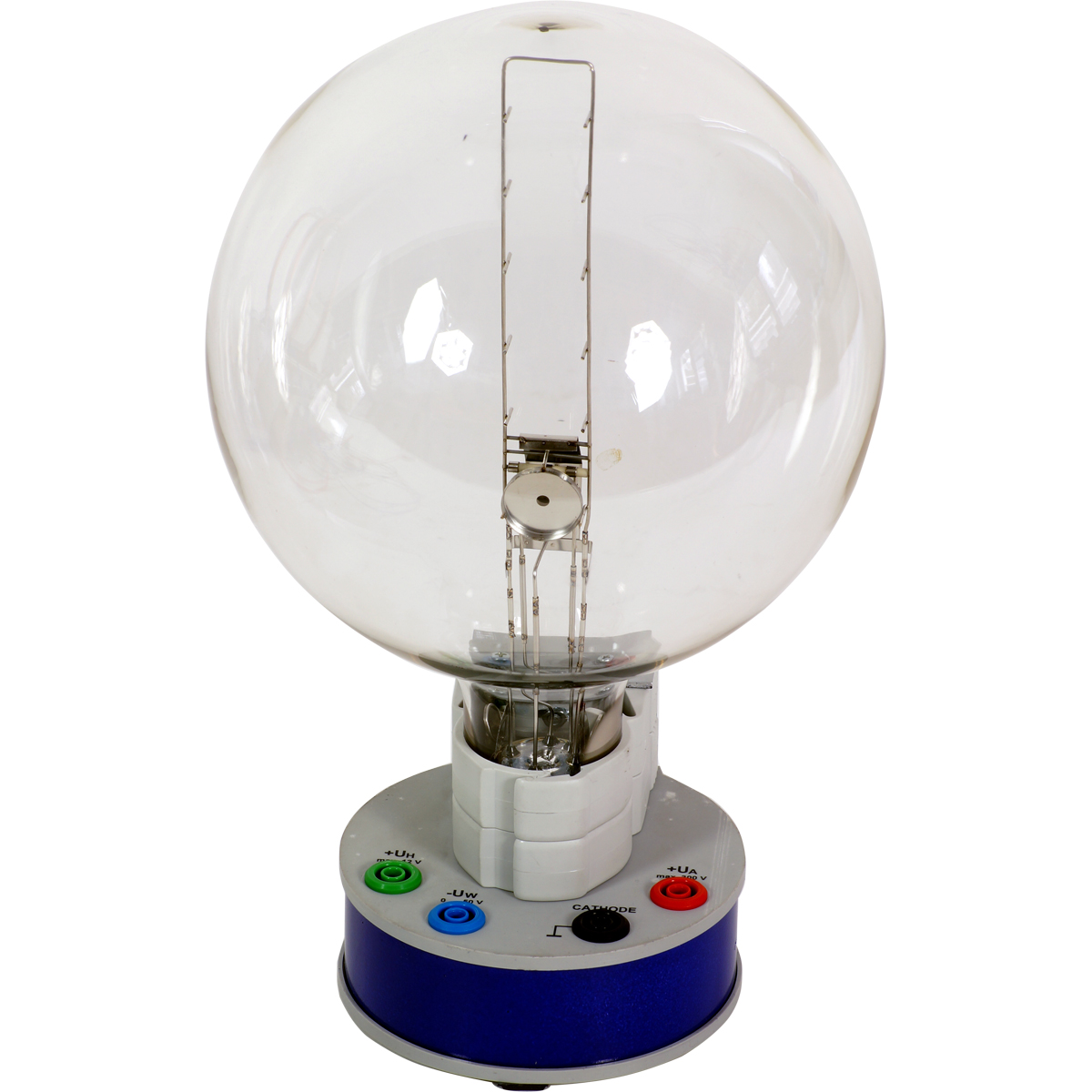

O tubo de raios de feixe estreito está montado sobre uma base com tomadas de segurança de 4 mm codificadas por cores. Para proteger o tubo, a base inclui um circuito de proteção que desliga a tensão se ela exceder o valor de corte especificado na base do tubo. Esse circuito de proteção evita que uma tensão excessivamente alta danifique o aquecedor e também garante uma elevação suave da tensão quando a unidade é ligada.
|
Enchimento de gás: |
Neônio |
|
Pressão do gás: |
1,3 x 10-5 hPa |
|
Tensão do filamento UF : |
5 – 7 V CC |
|
Corrente do filamento IF : |
< 350 mA |
|
Tensão de Wehnelt: |
0 – -50 V |
|
Tensão anódica UA : |
200 – 300 V |
|
Corrente anódica IA : |
< 3 mA |
|
Diâmetro da trajetória circular: |
20 – 120 mm |
|
Distância entre as marcas de medição: |
aprox. 20 mm |
|
Diâmetro do bulbo: |
aprox. 160 mm |
|
Dimensões da base de conexão: |
Ø: aprox. 103 mm; altura: 78 mm |
|
Massa: |
aprox. 820 g |
