Tubo de Franck-Hertz Ne
com base de conexão

Tubo de Franck-Hertz Ne com base de conexão, 1000912 [U8482230], Franck-Hertz
Tubo de Franck-Hertz Ne com base de conexão, 1000912 [U8482230], Franck-Hertz
Tubo de Franck-Hertz Ne com base de conexão, 1000912 [U8482230], Franck-Hertz
R$ 13.090,00 incl. ICMS
Out of Stock
Ops, este produto está indisponível no momento. Para receber uma estimativa de sua disponibilidade em estoque, clique no campo “Dúvidas” e retornaremos seu contato o mais breve possível!
Informação do produto:

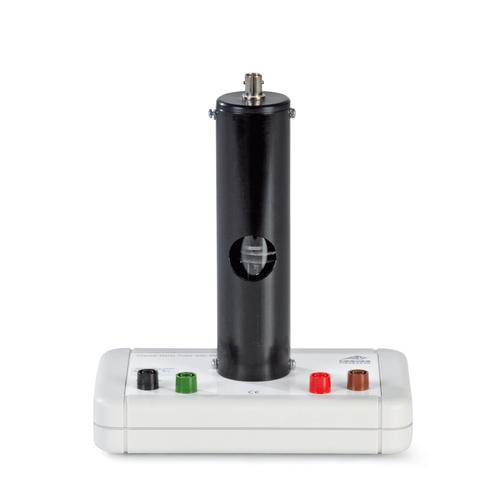

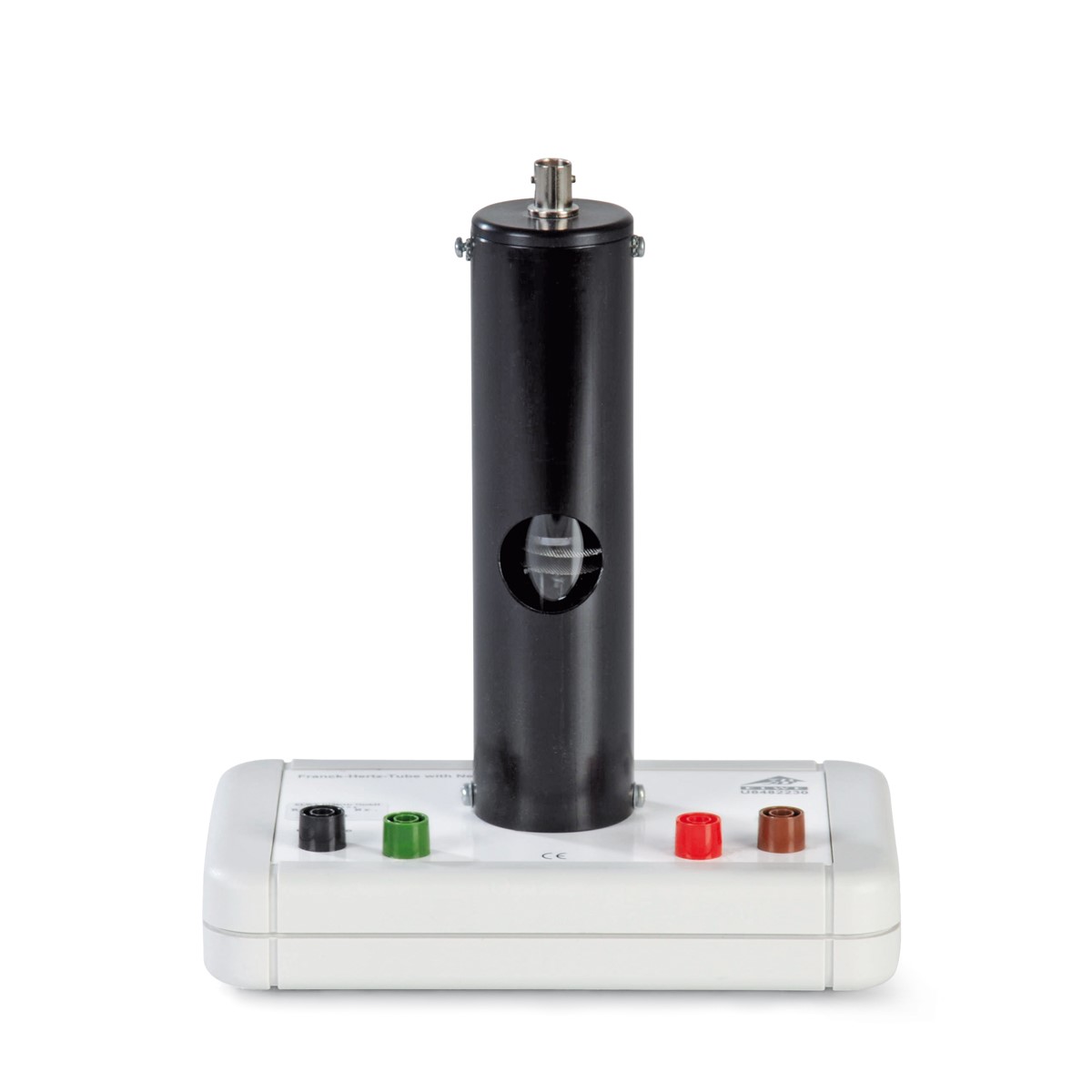

O tubo de Franck-Hertz Ne pode ser operado à temperatura ambiente. O tubo é um tetrodo com um cátodo de óxido de bário de aquecimento indireto, uma grade de controle em malha, uma grade anódica em malha e um eletrodo coletor. Esses quatro eletrodos estão dispostos em uma configuração planoparalela.

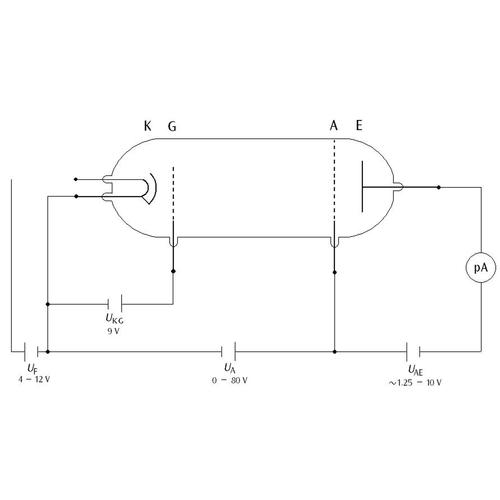

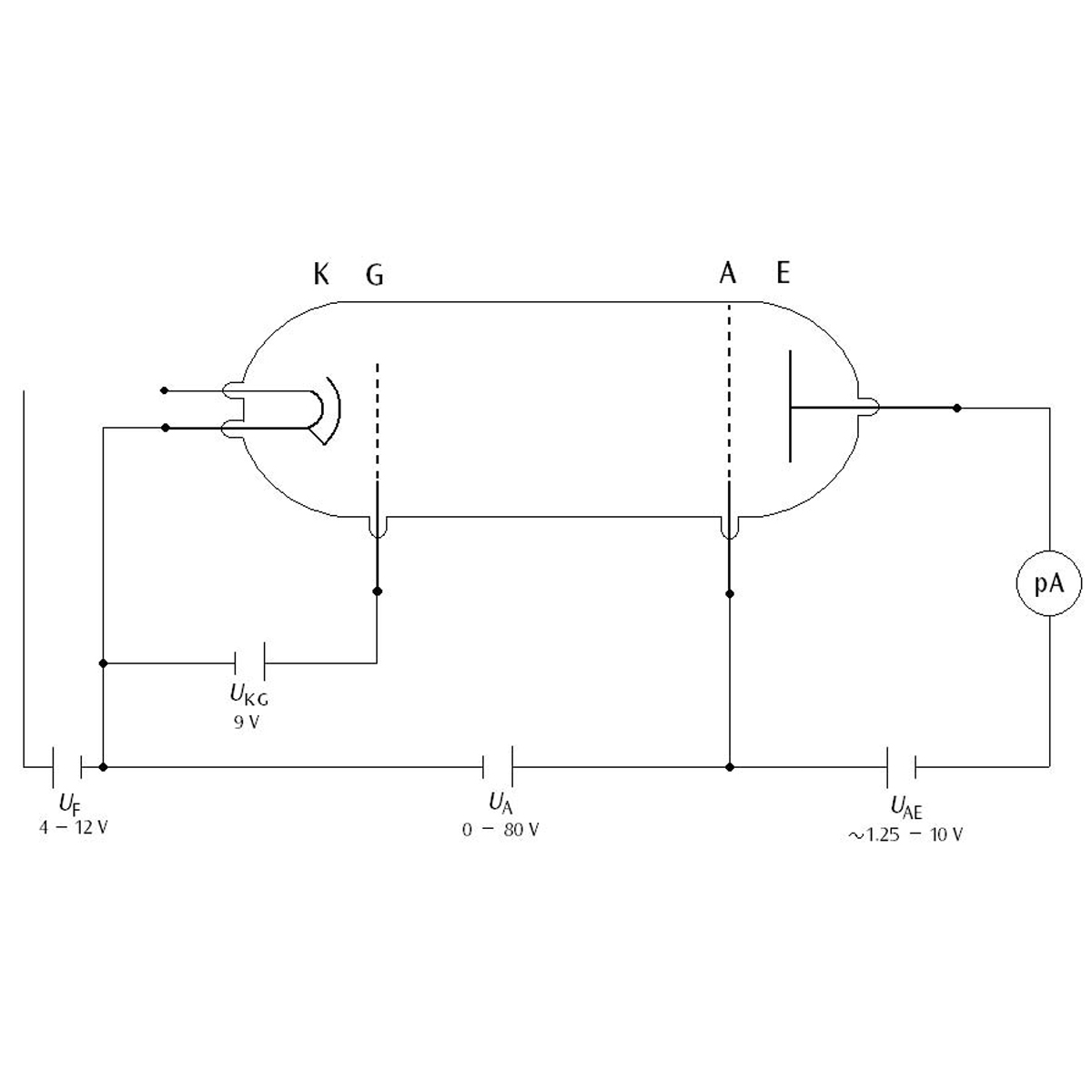

As tomadas de conexão para o aquecedor, a grade de controle e as tensões da grade anódica estão localizadas na base do instrumento. A corrente de coletor é retirada por meio do conector fêmea BNC na extremidade superior do cilindro de blindagem. Um resistor limitador interno de 10 kΩ está instalado permanentemente entre as tomadas de conexão para a tensão de aceleração (grade de controle) e a tensão anódica. Isso protege o tubo em caso de descarga por centelha causada pela aplicação de uma tensão excessivamente alta. A queda de tensão nesse resistor durante as medições é desprezível, pois a corrente anódica no tubo é inferior a 5 pA. (Assim, a queda de tensão no resistor de proteção é de 0,05 V.)

Dados técnicos: ..
Tensão de aquecimento: 4 V − 12 V
Tensão de controle: 9 V
Tensão de aceleração: máx. 80 V
Tensão de frenagem: 1,2 V − 10 V
Dimensões do tubo: aprox. 130 mm x 26 mm Ø
Base com tomadas de conexão: aprox. 190 mm x 115 mm x 115 mm
Massa:  aprox. 450 g

Recomendação: ..
A 3B Scientific oferece três experimentos completos (em 115 V e 230 V) para o ensino escolar e universitário sobre o tema “Verificação de estados discretos de energia em átomos”:
  Cód. do item :..
Experimento:..
  8000711 Experimento: Franck-Hertz – Mercúrio (115 V, 50/60 Hz)
  8000712 Experimento: Franck-Hertz – Mercúrio (230 V, 50/60 Hz)
  8000713 Experimento: Franck-Hertz – Néon (115 V, 50/60 Hz)
  8000714 Experimento: Franck-Hertz – Néon (230 V, 50/60 Hz)
  8000715 Experimento: Potenciais de Ionização  (115 V, 50/60 Hz)
  8000716 Experimento: Potenciais de Ionização  (230 V, 50/60 Hz)

Por favor notar que os impostos estão inclusos.

Código do Produto: 1000912 [U8482230]
Peso 0.4 kg
Dimensões 27.9 x 22.9 x 15.2 cm
Marca 3B Scientific Teltron

Documentação

PDF Manual do produto - Tubo de Franck-Hertz Ne com base de conexão - U8482230 [1000912] (PT)
