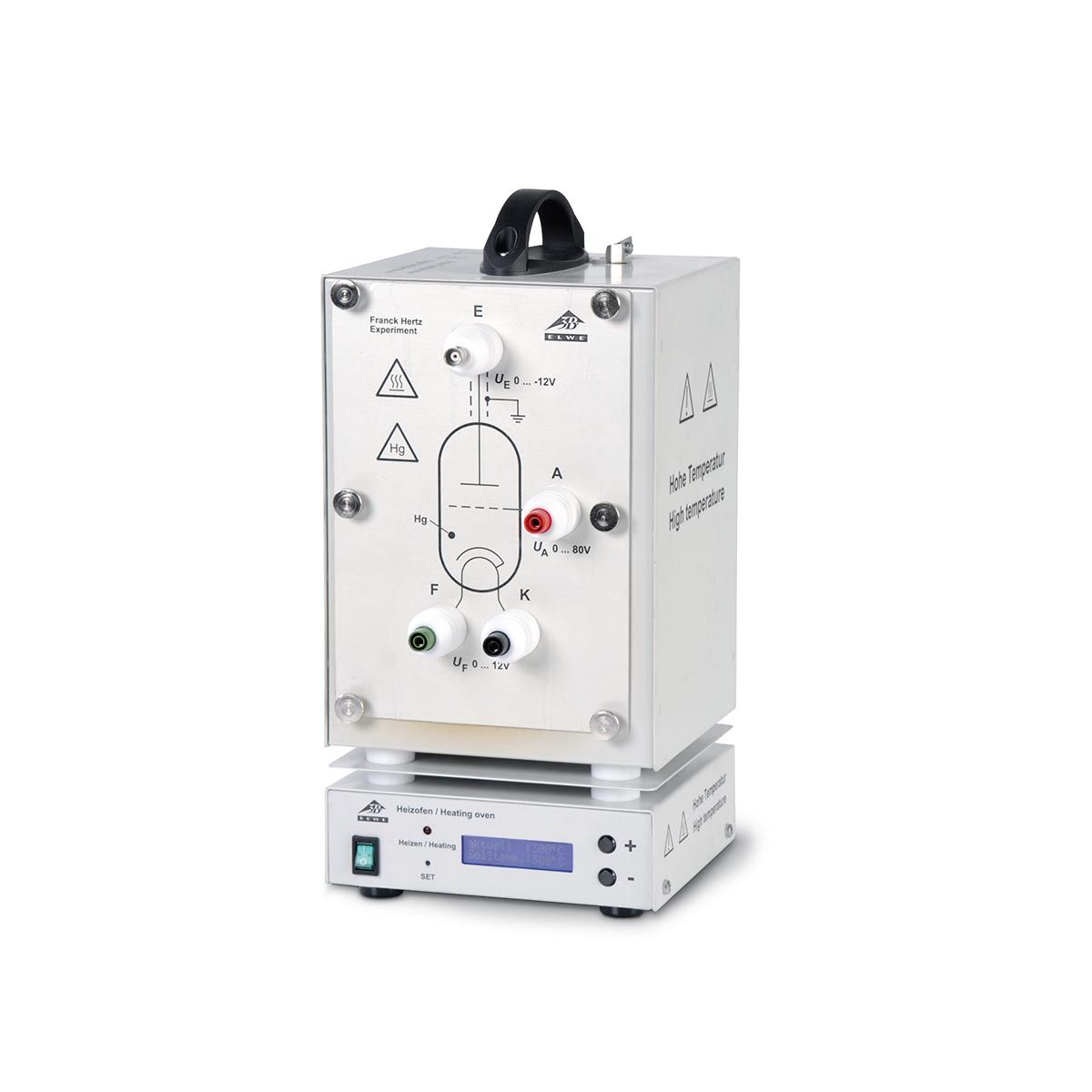

O tubo de Franck-Hertz: ..
O tubo de Franck-Hertz de Hg é um tubo eletrônico de alto vácuo com enchimento de mercúrio.
|
Seu componente-chave é um sistema de eletrodos planoparalelo composto por: .. |
|
• |
Um cátodo de óxido de aquecimento indireto com diafragma estenopeico |
|
• |
Um ânodo de malha |
|
• |
Um eletrodo coletor .. |
Para obter uma alta probabilidade de colisão, a distância entre o cátodo e o ânodo é escolhida como grande (aprox. 8 mm) em comparação com o caminho livre médio na atmosfera de Hg (a aprox. 180 °C). Em contraste, a distância entre o ânodo e o eletrodo coletor é mantida pequena.
O forno: ..
Para atingir a pressão de vapor do mercúrio necessária para uma probabilidade de colisão suficiente dos elétrons com os átomos de mercúrio, o tubo eletrônico deve ser aquecido no forno. O tubo de Franck-Hertz é posicionado de modo que todo o tubo, incluindo os fios de conexão, alcance uma temperatura constante e homogênea. Isso é necessário porque a densidade de vapor do mercúrio sempre segue a parte mais fria do tubo. O forno elétrico com controle contínuo de temperatura é equipado com um indicador de temperatura digital para a temperatura de ajuste e a temperatura real. A medição e o controle da temperatura são realizados por um microcontrolador integrado e uma sonda de medição Pt100.
A carcaça: ..
O tubo e o aquecedor estão alojados em uma carcaça metálica pintada com duas janelas de observação. A carcaça é equipada com uma abertura com suporte para clipe de mola para um termômetro e uma alça de transporte isolada termicamente.
|
Tubo de Franck-Hertz: .. |
|
Tensão de aquecimento: |
4 V – 9 V AC/DC |
|
Tensão de grade: |
0 V – 80 V |
|
Tensão de frenagem: |
aprox. 1,5 V |
|
Temperatura de operação: |
aprox. 160 °C – 200 °C |
|
Dimensões do tubo: |
aprox. 130 mm x 26 mm Ø |
|
Massa: |
aprox. 380 g |
|
Aquecedor / Carcaça: .. |
|
Tensão de rede: |
115 V, 50/60 Hz |
|
Abertura frontal: |
aprox. 230 mm x 160 mm |
|
Potência de aquecimento: |
400 W |
|
Temperatura máxima: |
250 °C |
|
Estabilidade da temperatura: |
aprox. ±1 °C |
|
Dimensões: |
aprox. 335 mm x 180 mm x 165 mm |
|
Massa: |
aprox. 5,6 kg |
3B Scientific oferece três experimentos completos para o ensino escolar e universitário sobre o tema “verificação de estados de energia discretos em átomos”:
|
|
Cód. do item: |
Experimento:
|
|
|
8000711 |
Experimento: Franck-Hertz – Mercúrio (115 V, 50/60 Hz) |
|
|
8000713 |
Experimento: Franck-Hertz – Néon (115 V, 50/60 Hz) |
|
|
8000715 |
Experimento: Potenciais de Ionização (115 V, 50/60 Hz) |
