Tubo de difração de elétrons,
Tipo S

Tubo de difração de elétrons, Tipo S, 1013889 [U185711], Tubos Eletrônicos – Tipo S
Tubo de difração de elétrons, Tipo S, 1013889 [U185711], Tubos Eletrônicos – Tipo S
R$ 15.456,00 incl. ICMS
Out of Stock
Ops, este produto está indisponível no momento. Para receber uma estimativa de sua disponibilidade em estoque, clique no campo “Dúvidas” e retornaremos seu contato o mais breve possível!
Aplicações e experimentos: ..
Os seguintes tópicos podem ser abordados com este tubo de alto vácuo:..
• Verificação da natureza ondulatória dos elétrons
• Determinação do comprimento de onda dos elétrons em função da tensão anódica
• Difração de Debye-Scherrer
• Confirmação da hipótese de de Broglie

Informação do produto: ..

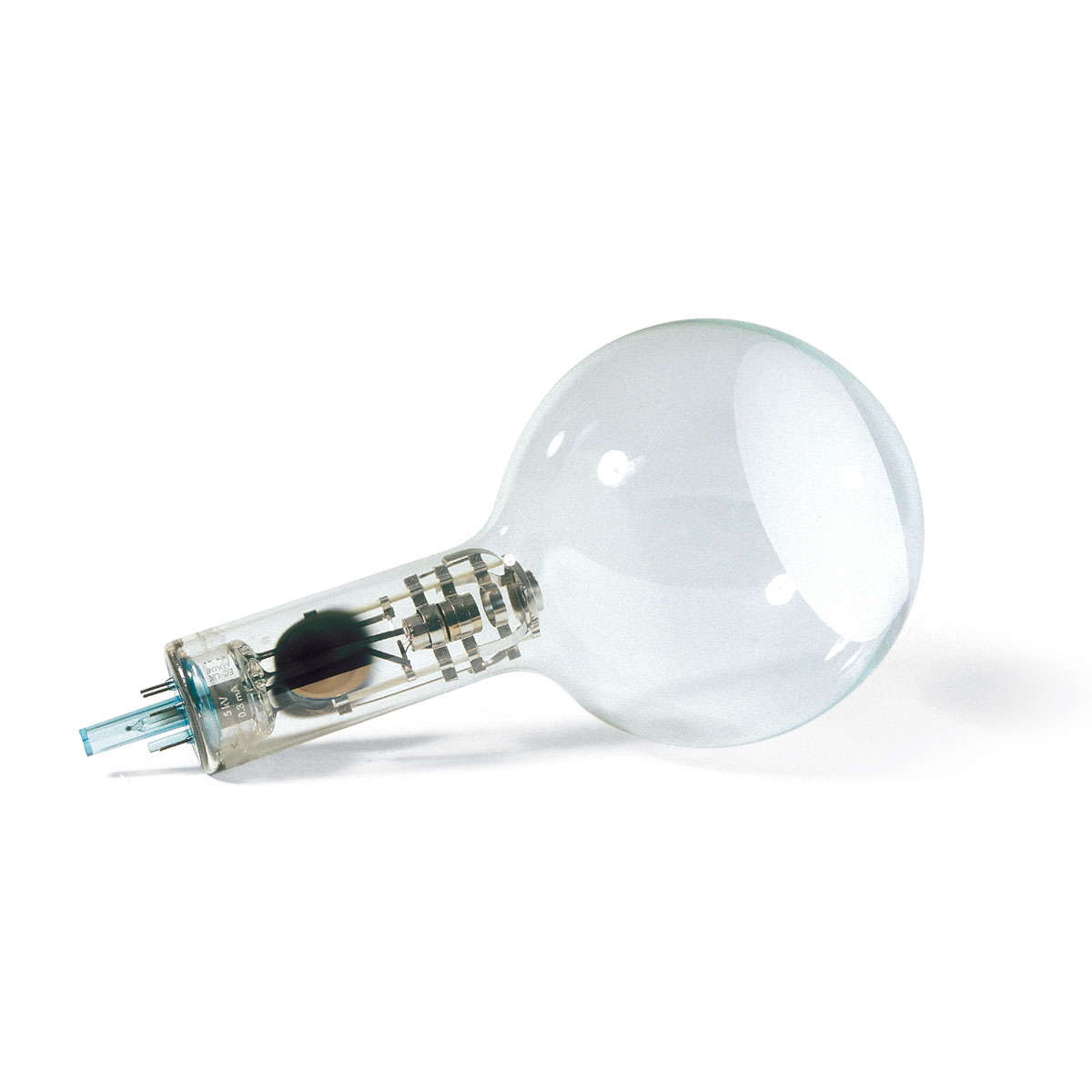

O tubo de difração de elétrons é um tubo de alto vácuo projetado para demonstrar a difração de elétrons e a natureza ondulatória dos elétrons. Ele possui um canhão de elétrons composto por um filamento de aquecimento de tungstênio puro e um ânodo cilíndrico, tudo isso encerrado em um bulbo de vidro transparente. Os elétrons emitidos pelo cátodo de aquecimento direto são confinados em um feixe estreito por um diafragma estenopeico e, em seguida, focalizados com precisão por meio de um sistema de óptica eletrônica.
O feixe estreito monocromático resultante atravessa uma malha de arame de níquel posicionada na abertura do canhão de elétrons. Sobre essa malha é depositada uma camada fina de carbono grafitizado policristalino, que atua de forma semelhante a uma rede de difração. Essa interação produz um padrão de difração de elétrons nítido, visível como dois anéis concêntricos na tela fluorescente. Um ponto central, gerado pelo feixe de elétrons não desviado, permanece visível no centro dos anéis, permitindo uma observação e análise precisas.

Um ímã está incluído no escopo de fornecimento, permitindo o ajuste preciso da trajetória do feixe de elétrons. Isso é particularmente útil se o alvo de grafite apresentar pequenas imperfeições causadas durante o processo de fabricação ou por superaquecimento posterior, garantindo resultados experimentais consistentes e alinhamento ideal.

Dados técnicos: ..
Tensão do filamento UF : máx. 6,3 V AC/DC
Tensão anódica UA : 0 V – 5000 V CC
Corrente anódica IA : típ. 150 µA  a UA = 4000 V
Constante reticulada do grafite: d10 = 0,213 nm; d11 = 0,123 nm
Distância alvo de grafite – tela fluorescente: aprox. 125 ± 2 mm
Tela fluorescente: aprox. 100 mm Ø
Bulbo de vidro: aprox. 130 mm Ø
Comprimento total: aprox. 260 mm

Por favor notar que os impostos estão inclusos.

Código do Produto: 1013889 [U185711]
Peso 1.923 kg
Dimensões 35.1 x 28.2 x 22.1 cm
Marca 3B Scientific Teltron

Documentação

PDF Manual do produto - Tubo de difração de elétrons, Tipo S - U185711 [1013889]
PDF Manual do produto - Tubo de difração de elétrons, Tipo S - U185711 [1013889] (PT)
