Tubo de deflexão de elétrons ,
Tipo D

Tubo de deflexão de elétrons , Tipo D, 1000651 [U19155], Tubos Eletrônicos – Tipo D
Tubo de deflexão de elétrons , Tipo D, 1000651 [U19155], Tubos Eletrônicos – Tipo D
Tubo de deflexão de elétrons , Tipo D, 1000651 [U19155], Tubos Eletrônicos – Tipo D
R$ 14.406,00 incl. ICMS
Out of Stock
Ops, este produto está indisponível no momento. Para receber uma estimativa de sua disponibilidade em estoque, clique no campo “Dúvidas” e retornaremos seu contato o mais breve possível!

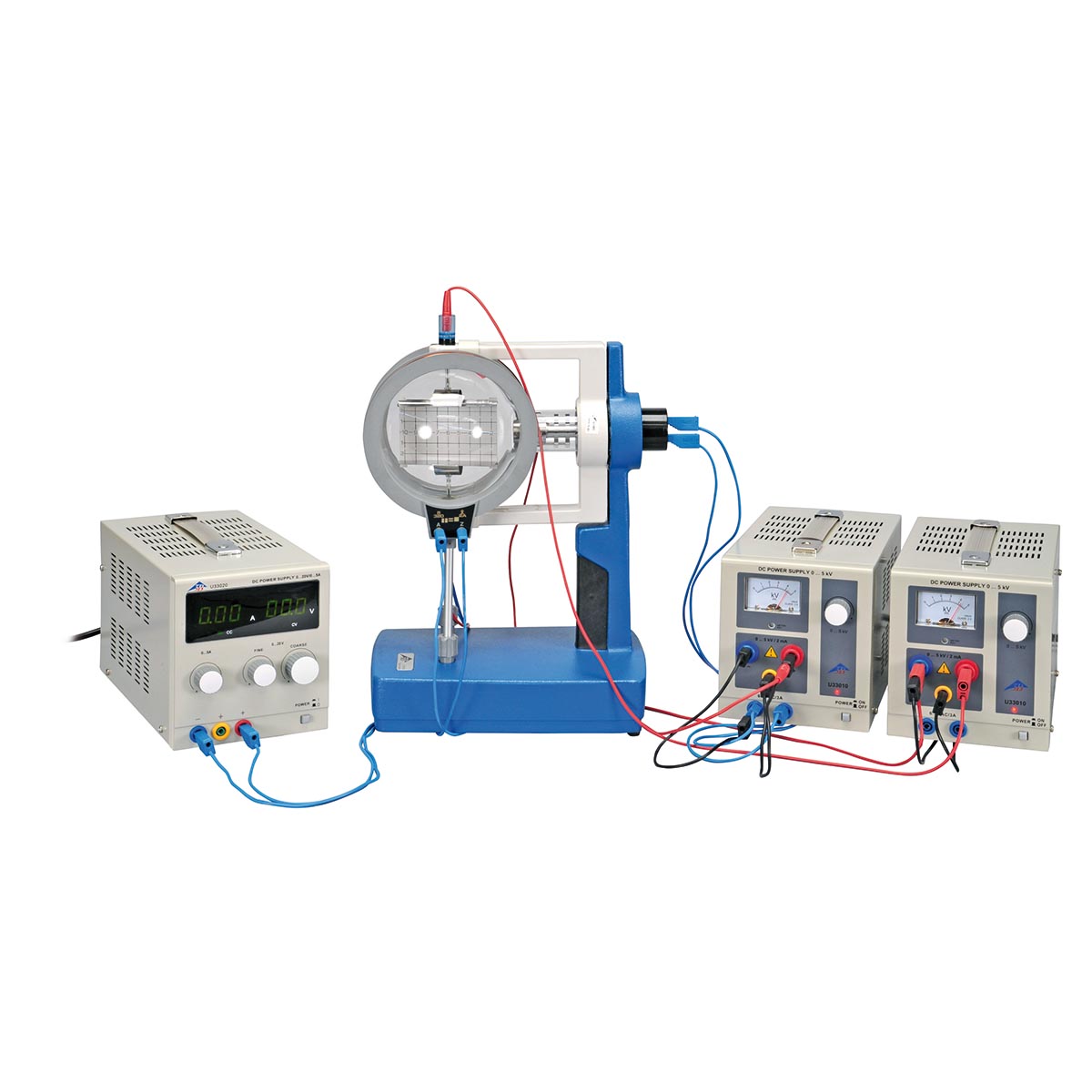

Aplicações e experimentos: ..
Os seguintes tópicos podem ser abordados com este tubo de alto vácuo:..
• Investigação da deflexão de um feixe de elétrons em um campo magnético
• Investigação da deflexão de um feixe de elétrons em um campo elétrico
• Construção de um seletor de velocidades a partir de um campo elétrico e um campo magnético alinhados ortogonalmente
• Estimativa da carga específica e/m do elétron.

Informação do produto: ..

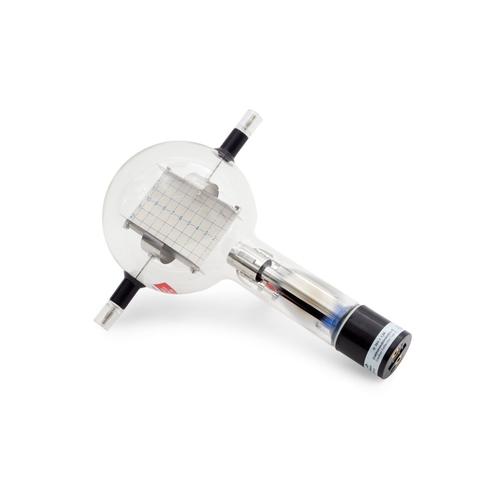

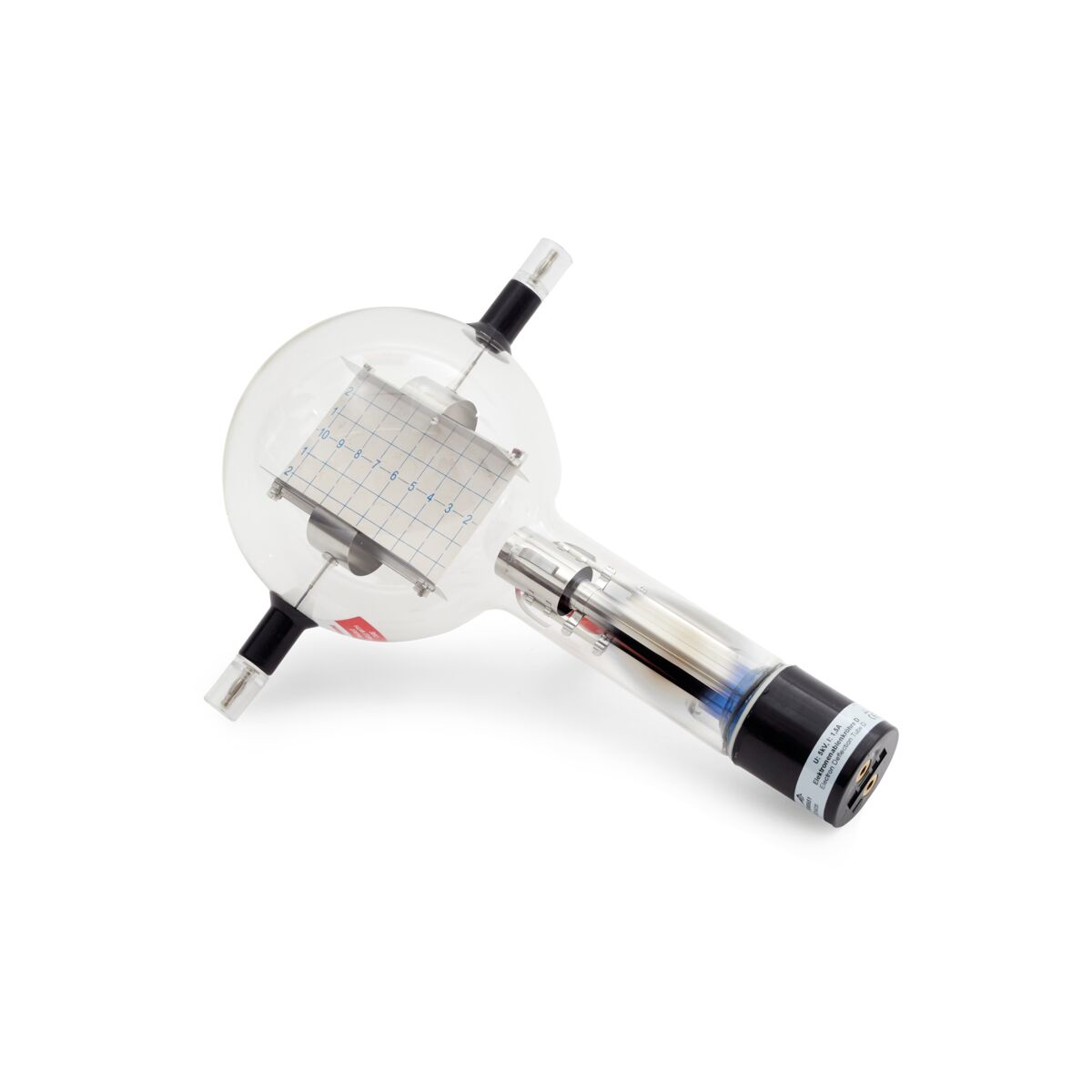

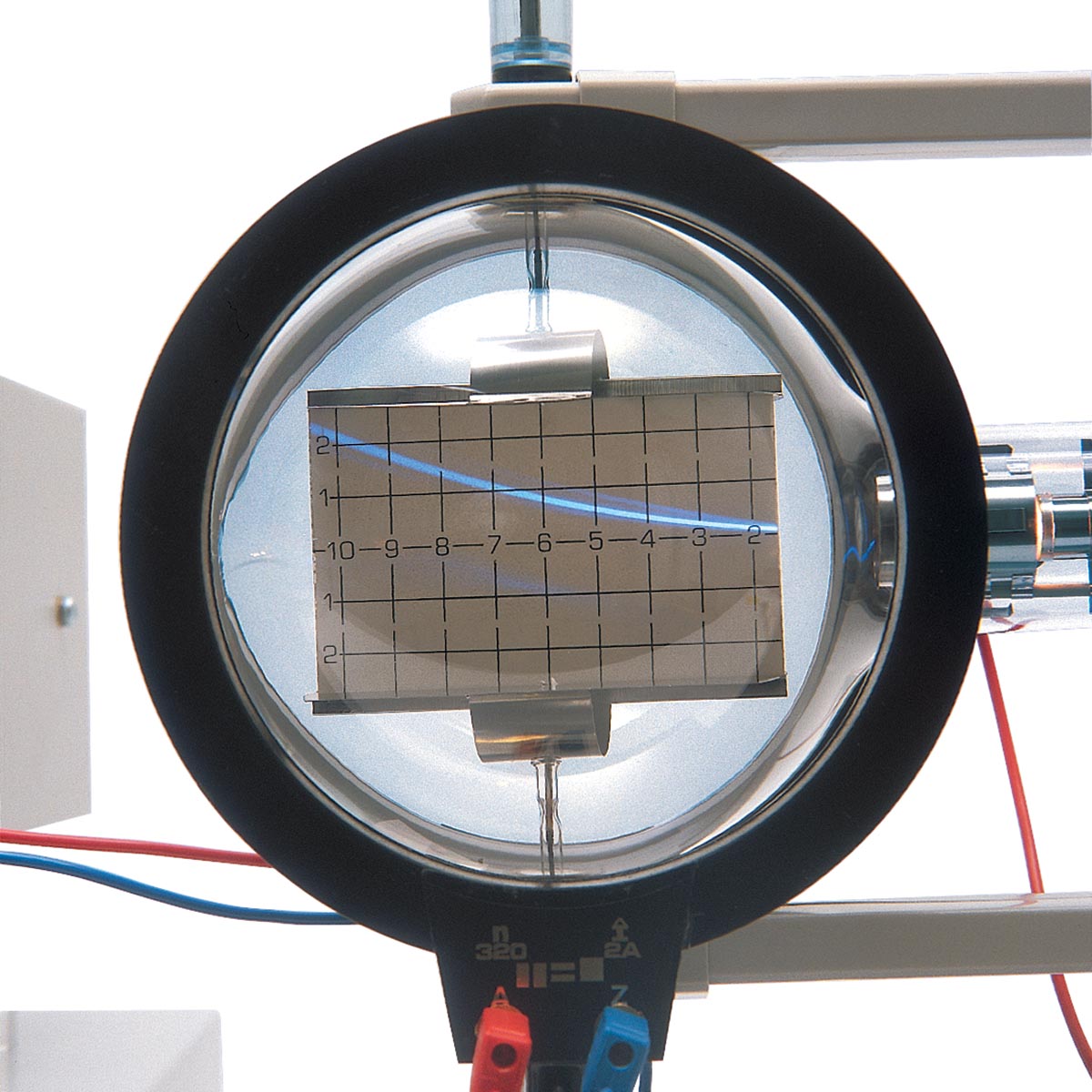

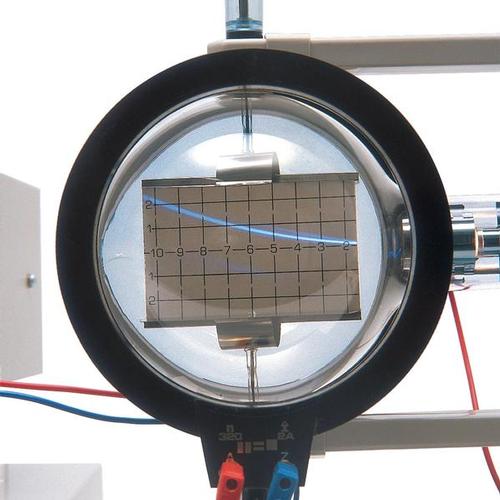

O tubo de deflexão de elétrons possui um canhão de elétrons alojado em um bulbo de vidro evacuado com um sistema de eletrodos focalizante, um filamento de tungstênio de aquecimento direto e um ânodo cilíndrico. O feixe de elétrons pode ser desviado eletrostaticamente por um par integrado de placas de deflexão que formam um capacitor de placas paralelas, ou magneticamente com bobinas de Helmholtz, tipo D (cód. do item: 1000644). Uma tela de mica plana com uma grade de 1 cm está montada entre as placas de deflexão e girada em 15° em relação ao eixo do feixe, permitindo observar claramente a trajetória do feixe de elétrons.

Dados técnicos: ..
Tensão do filamento UF : máx. 6,3 V AC/DC
Tensão anódica UA : 1000 V – 5000 V CC
Corrente anódica IA : aprox. 0,1 mA a UA = 4000 V
Tensão das placas de deflexão: máx. 5000 V
Distância entre as placas: aprox. 54 mm
Tela fluorescente: aprox. 90 mm x 60 mm
Bulbo de vidro: aprox. 130 mm Ø
Comprimento total: aprox. 260 mm

Por favor notar que os impostos estão inclusos.

Código do Produto: 1000651 [U19155]
Peso 0.25 kg
Dimensões 26 x 13 cm
Marca 3B Scientific Teltron

Documentação

PDF Manual do produto - Tubo de deflexão de elétrons , Tipo D - U19155 [1000651]
PDF Manual do produto - Tubo de deflexão de elétrons , Tipo D - U19155 [1000651] (PT)
