Sistema rotativo de apoio pneumático
(115 V, 50/60 Hz)
![Sistema rotativo de apoio pneumático
(115 V, 50/60 Hz), 1000781 [U8405680-115], Sistemas de Rotação](/imagelibrary/U8405680-115/U8405680-115_01_Sistema-rotativo-de-apoio-pneumatico-115-V-5060-Hz.jpg)
![Sistema rotativo de apoio pneumático
(115 V, 50/60 Hz), 1000781 [U8405680-115], Sistemas de Rotação](/imagelibrary/U8405680-115/U8405680-115_02_Sistema-rotativo-de-apoio-pneumatico-115-V-5060-Hz.jpg)
![Sistema rotativo de apoio pneumático
(115 V, 50/60 Hz), 1000781 [U8405680-115], Sistemas de Rotação (Small)](/thumblibrary/U8405680-115/U8405680-115_01_140_140_Sistema-rotativo-de-apoio-pneumatico-115-V-5060-Hz.jpg)
![Sistema rotativo de apoio pneumático
(115 V, 50/60 Hz), 1000781 [U8405680-115], Sistemas de Rotação (Small)](/thumblibrary/U8405680-115/U8405680-115_02_140_140_Sistema-rotativo-de-apoio-pneumatico-115-V-5060-Hz.jpg)
Sistema rotativo de apoio pneumático
(115 V, 50/60 Hz)
| Temas para experiências: .. |
| O sistema rotativo de apoio pneumático é um dispositivo para o estudo de movimentos rotacionais sem fricção nos seguintes tópicos: .. |
| • | Movimentos rotativos constantes com aceleração uniforme |
| • | Equação do movimento de Newton nos movimentos rotativos |
| • | Momento de inércia e momento de torção |
| • | Determinação experimental do momento de inércia |
| • | Oscilações rotativas harmônicas .. |
Informação do produto: ..
Um pequeno disco rotativo com escala angular é portador de uma vara perpendicular para o suporte de massas. O disco rotativo está apoiado sobre um colchão de ar, sendo que o eixo de rotação está predefinido por meio de uma centragem. Por meio de uma polia de sulco e uma polia dentada é transmitido o peso das massas de propulsão enganchadas pela corda.

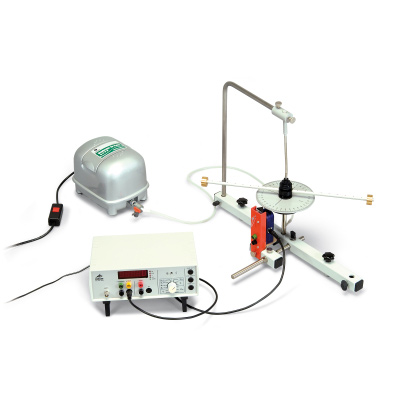

Os movimentos rotativos muito lentos podem ser medidos manualmente com um cronômetro. De modo alternativo, é possível a utilização de um contador digital, o qual é ativado pelo dispositivo de lançamento incluído no fornecimento e em movimento nulo ele é parado pelo sinal de um sensor de reflexo laser.
Dados técnicos: ..
| Escala angular: | 0 – 360° |
| Divisão da escala: | 1° |
| Comprimento da barra de peso: | aprox. 440 mm |
| Raios do padrão de furos: | 30 – 210 mm |
| Passos do padrão de furos: | 20 mm |
| Raios das polias dentadas: | 5 mm / 10 mm / 15 mm |
| Momento de inércia | |
| do disco rotativo com barra de alteres: | aprox. 0,9 g m2 |
| Momento de inércia máximo: | aprox. 7,1 g m2 |
| Momento de torção mínimo de propulsão: | aprox. 0,05 ·10-3 N m |
| Momento de torção máximo de propulsão: | aprox. 0,60 ·10-3 N m |

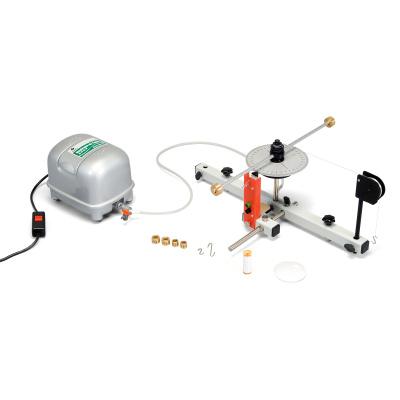

Escopo de fornecimento: ..
| 1 | unidade de apoio rotativa |
| 1 | disco rotativo com barra |
| 1 | polia dentada |
| 1 | dispositivo de lançamento |
| 2 | ganchos em S 1,00g |
| 1 | gancho em S 2,00 g |
| 1 | conjunto de massas (2x 12,5 g, 2x 25g, 2x 50 g) |
| 1 | ccompressor com conexão à rede elétrica |
| 1 | mangueira de silicone com by-pass (não reproduzido) |
| 1 | polia de sulco |
| 1 | tubo de apoio com 3 parafusos de posicionamento e 2 parafusos de nivelamento |
| 1 | tubo de apoio com 2 parafusos de posicionamento |
| 1 | vara de apoio, 250 mm |
| 1 | disco de nivelamento |
| 1 | rolo de linha de costurar, algodão |
Nota: ..
Experimentos para investigar oscilações torsionais sem atrito e para estudar movimentos rotacionais sem atrito com um grande disco rotativo são facilitados pelo conjunto suplementar para o sistema rotacional com suporte a ar (Número do item: 1000783).
Por favor notar que os impostos estão inclusos.
Código do Produto: 1000781 [U8405680-115]
| Peso | 7.934 kg |
| Dimensões | 54 x 33 x 27.9 cm |
| Marca | 3B Scientific |
