Sistema de óptica de micro-ondas, 9,4 GHz

R$ 19.110,00 incl. ICMS

Apenas algumas unidades disponíveis

Visão geral de todas as experiências em que o produto é usado.

Dúvidas

Descrição
Utilizado no seguinte experimento

Aplicações e experimentos:_..

Os seguintes temas podem ser explorados com este sistema de óptica de micro-ondas:_..
•	Propagação retilínea de micro-ondas
•	Reflexão, absorção e transmissão
•	Blindagem contra micro-ondas
•	Experimentos sobre polarização
•	Experimentos sobre refração
•	Experimentos sobre difração e interferência
•	Transmissão de informação

Informação do produto:_..

Este sistema de óptica de micro-ondas é usado para realizar experimentos de óptica ondulatória com comprimentos de onda na faixa de cm.

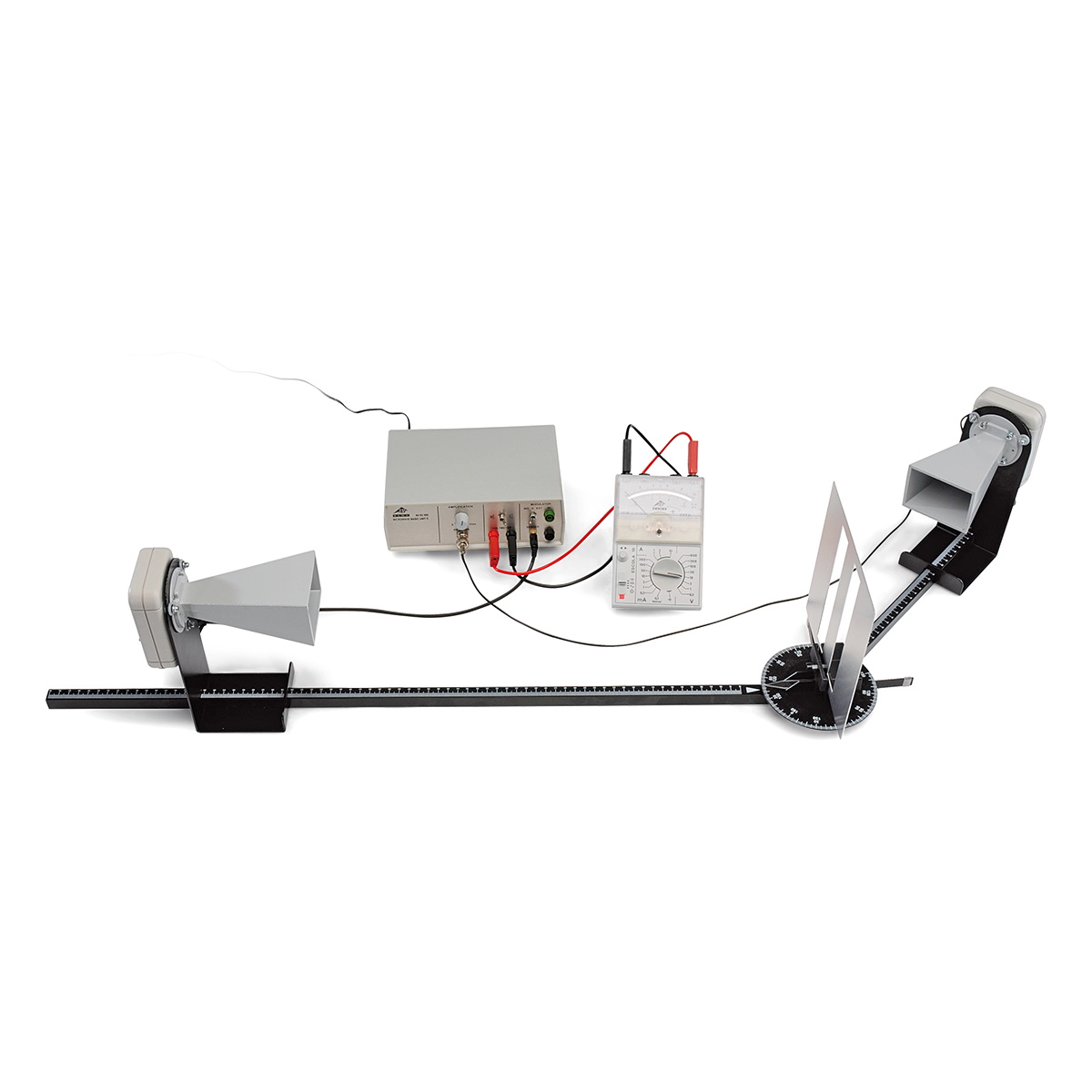

Um transmissor com antena corneta irradia um feixe estreito de ondas eletromagnéticas polarizadas linearmente com um comprimento de onda de aprox. 3 cm. A direção de polarização pode ser ajustada girando a antena ao redor do eixo de propagação. Para detectar as ondas, são fornecidos um receptor com antena corneta e uma sonda de micro-ondas. Uma unidade de controle converte a intensidade do sinal recebido em uma tensão de saída proporcional, que pode ser medida usando um voltímetro. Um sinal acústico pode ser adicionado, com o volume proporcional à intensidade do sinal.

Dados técnicos:_..

Frequência do oscilador:	9,4 GHz
Potência de transmissão:	10 – 25 mW
Frequência do modulador interno:	aprox. 3 kHz
Sinal acústico:	comutável
Modulação externa:	100 Hz – 20 kHz, máx. 1 V
Tensão de saída.	máx. 10 V
Receptor com antena corneta:	Diodo de silício com ressonador
Sonda de micro-ondas:	Diodo de silício com ressonador
Dimensões da unidade de controle:	aprox. 170 mm x 200 mm x 75 mm

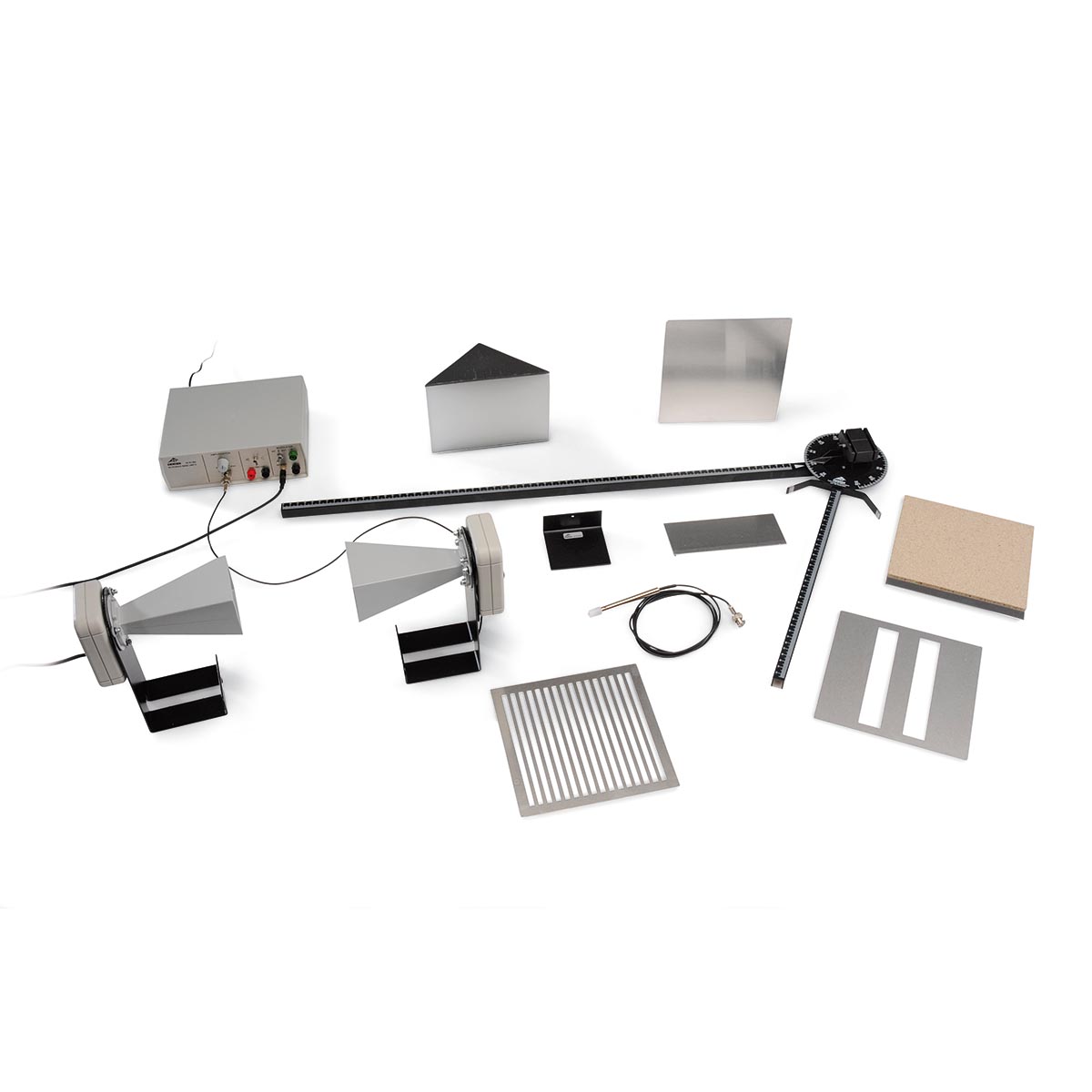

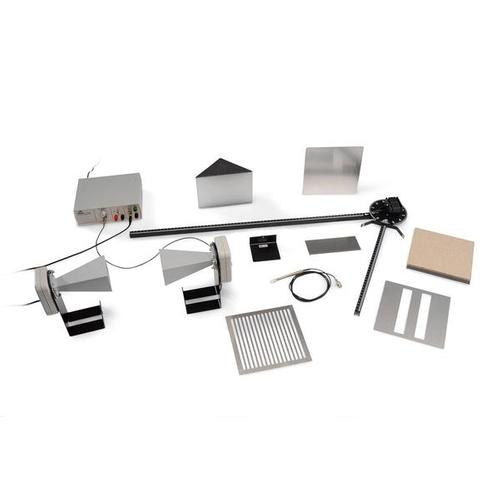

Escopo de fornecimento:_..

1	Unidade de controle
1	Transmissor com antena corneta
1	Receptor com antena corneta
1	Sonda de micro-ondas
1	Banco de micro-ondas, 800 mm
1	Banco de micro-ondas, 400 mm com suporte para placa
1	Placa refletora 180 mm x 180 mm
1	Rede de polarização, 180 mm x 180 mm
1	Placa absorvedora, de material fibroso, 180 mm x 180 mm
1	Prisma de parafina
1	Suporte para prisma
1	Placa com fenda dupla
1	Placa de cobertura para fenda dupla
