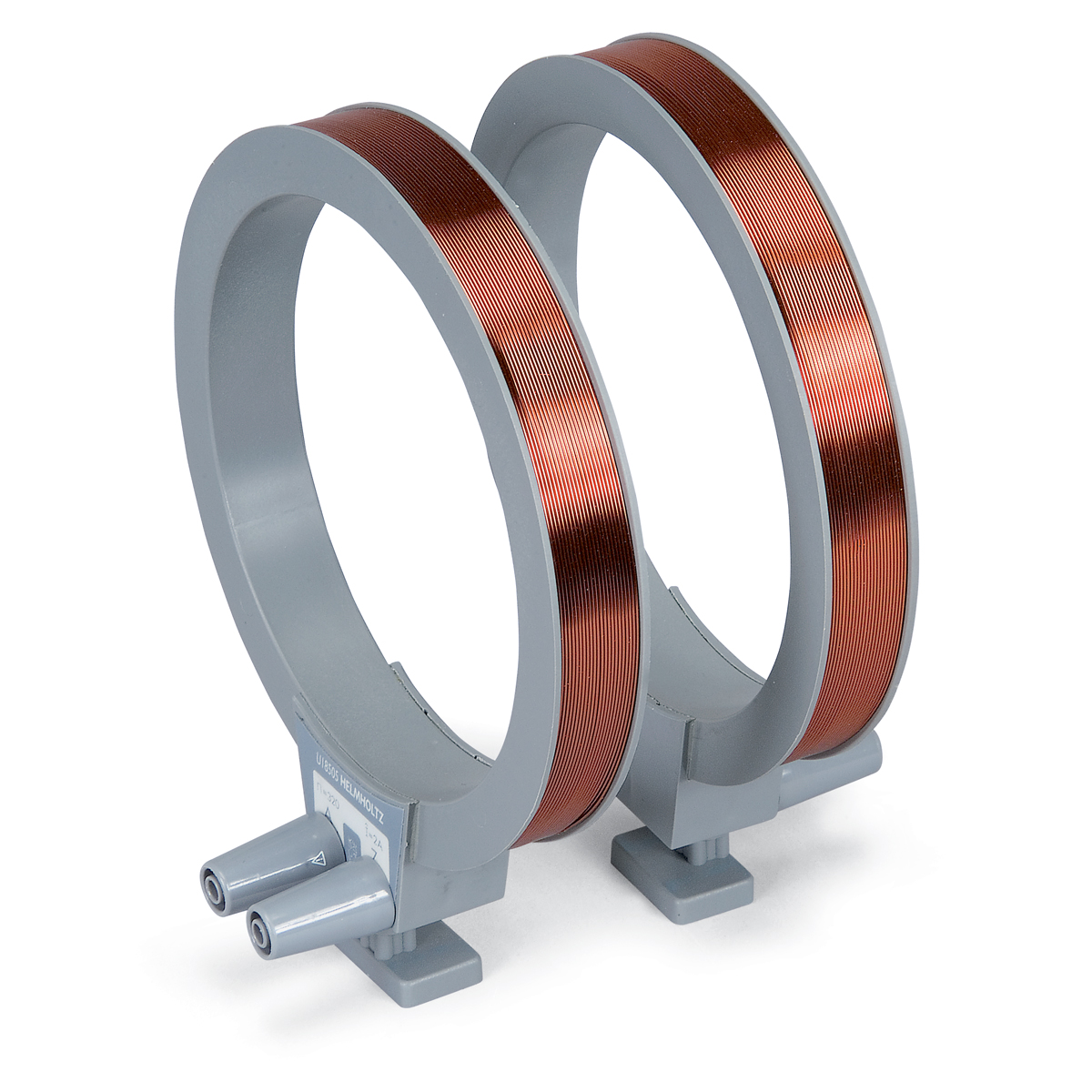

As bobinas de Helmholtz servem para a produção de campos magnéticos para desvio de feixe de elétrons no suporte de tubos S (1014525). O suporte de tubos permite a montagem das bobinas conforme a geometria de Helmholtz ou a distância variável para a produção de um campo magnético muito homogêneo, perpendicular ao eixo do tubo, ou para a produção de um campo coaxial.
|
Informação do produto: .. |
As duas bobinas de ar são feitas de fio de cobre laqueado sobre corpos de bobina de matéria plástica. Os conectores estão designados com começo (A) e fim (Z) do enrolamento (Z).
|
Número de espiras: |
320 cada |
|
Diâmetro da bobina: |
aprox. 136 mm |
|
Carga máxima I: |
|
|
Operação contínua: |
1,0 A |
|
Operação curta duração: |
1,5 A (máx. 10 min) |
|
|
2,0 A (máx. 3 min) .. |
|
Resistência real: |
aprox. 6 W |
|
Conexão: |
por tomadas de segurança de 4 mm |
|
Densidade de fluxo magn. B |
|
|
em geometria de Helmholtz: |
B = k * I; com k = aprox. 4,2 mT / A |
Por favor notar que os impostos estão inclusos.

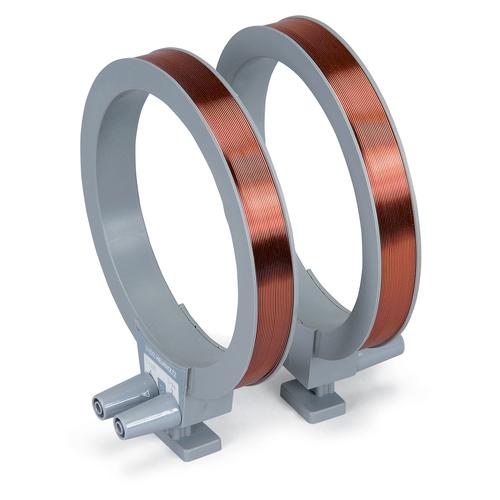

![Par Se bobinas Se Helmholtz
